Ελέγξτε προσεκτικά τα χαρακτηριστικά και την ακεραιότητα του
τοίχου για την επιλογή κατάλληλων ούπα για κάθε περίσταση.
Ο κατασκευαστής δεν μπορεί να είναι υπεύθυνος για πιθανές
υποεκτιμήσης της δομικής ακεραιότητας στήριξης που γίνεται από
τον εγκαταστάτη. Σας καλούμε οπότε να είστε ιδιαίτερα προσεκτικοί
με αυτή την εργασία, που, αν γίνει λάθος, μπορεί να προκαλέσει
μεγάλες βλάβες σε άτομα ή αντικείμενα.
• Σε περίπτωση συσκευών με αντλία θερμότητας για τα οποία δεν προβλέπεται
αποστράγγιση συμπυκνώματος μέσω τοίχου (βλέπε παράγραφο 2.4.2), είναι
απαραίτητο να γίνει οπή στην ενδεικνυόμενη περιοχή στο πρότυπο έντυπο για
να διευκολυνθεί η αποστράγγιση του συμπυκνώματος.

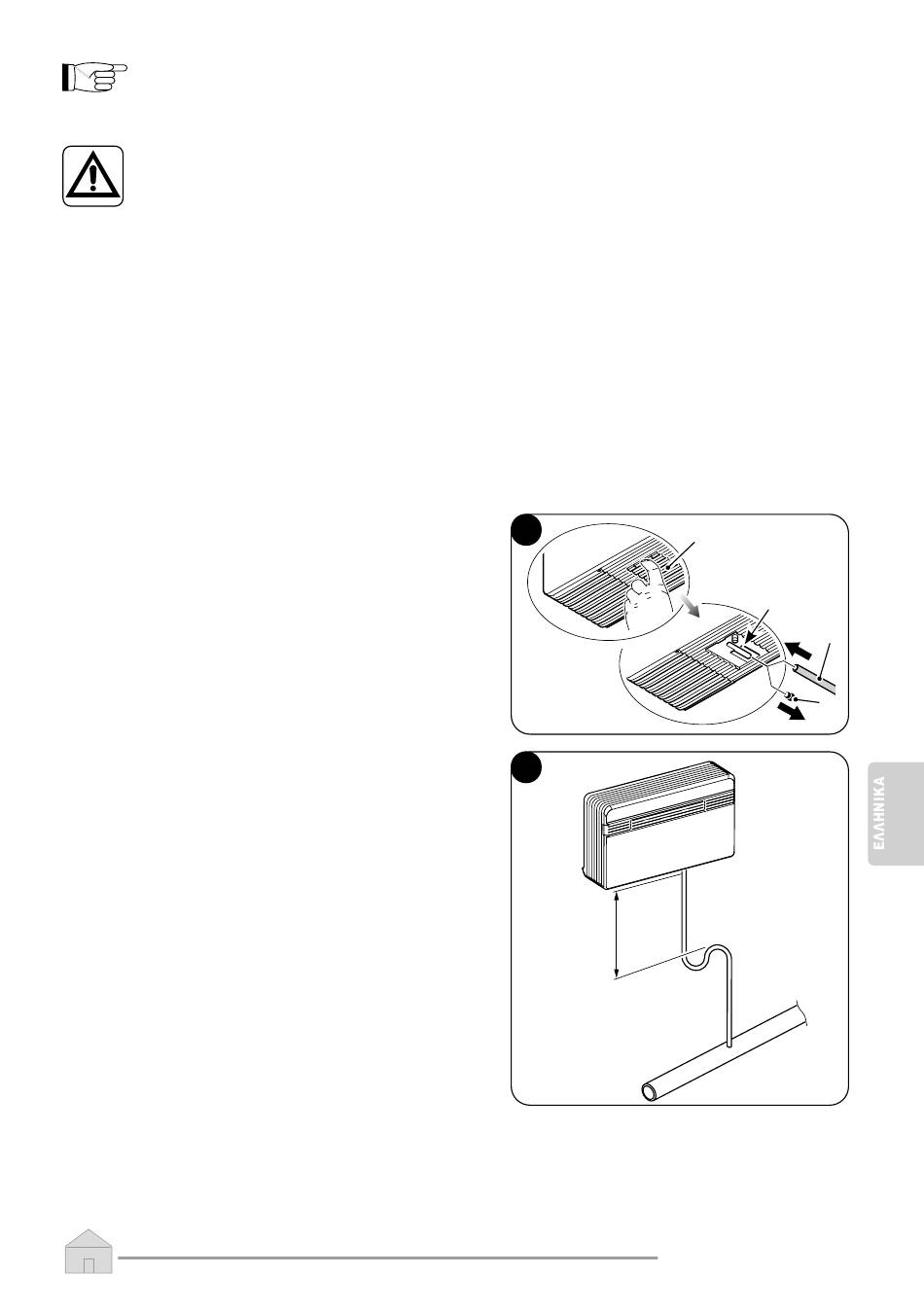

2.4.2 - Σύνδεση της γραμμής αποστράγγισης συμπυκνώματος
• Για μηχανήματα με αντλία θερμότητας, ο
σωλήνας αποστράγγισης συμπυκνωμάτων
(N) πρέπει να συνδεθεί στο κλιματιστικό και
να συνδεθεί στην έξοδο συμπυκνωμάτων
(X), η οποία είναι προσβάσιμη αφού ανοίξετε
το πορτάκι (5) κάτω από τη μονάδα. Πριν την
εγκατάσταση του σωλήνα αποστράγγισης
συμπυκ΄νωματος αφαιρέστε το καπάκι (Β)
(εικ. 7). Μια ηλεκτροβαλβίδα εγγυάται την
απορροή συμπυκνώματος από το εσωτερι-
κό δοχείο όταν φτάνει στο μέγιστο επίπεδο.
• Για τα μηχανήματα μόνο ψύξης απαιτείται
σύνδεση με σωλήνα αποστράγγισης συ-
μπυκνώματος σε περίπτωση που προβλέ-
πεται λειτουργία με χαμηλές εξωτερικές
θερμοκρασίες (κατώτερες των 23°C).
• Η αποστράγγιση γίνεται μέσω βαρύτητας.
Γι' αυτό το λόγο είναι απαραίτητο η γραμμή
αποστράγγισης να διαθέτει ελάχιστη κλίση
σε κάθε σημείο τουλάχιστον 3%.
Ο σωλήνας που θα χρησιμοποιήσετε
πρέπει να είναι σκληρός ή εύκαμπτος με
εσωτερική ελάχιστη διάμετρο 16 mm.
• Σε περίπτωση που η γραμμή οδηγεί σε σύστημα αποχέτευσης, πρέπει να δημιουρ-
γηθεί σιφόνι πριν την έξοδο του σωλήνα στην αποστράγγιση. Το σιφόνι πρέπει να
βρίσκεται τουλάχιστον 300 mm κάτω από την έξοδο από το μηχάνημα (εικ.8).
7
8
min
300
mm
UNICO EVAN R32
5
X
N
B
