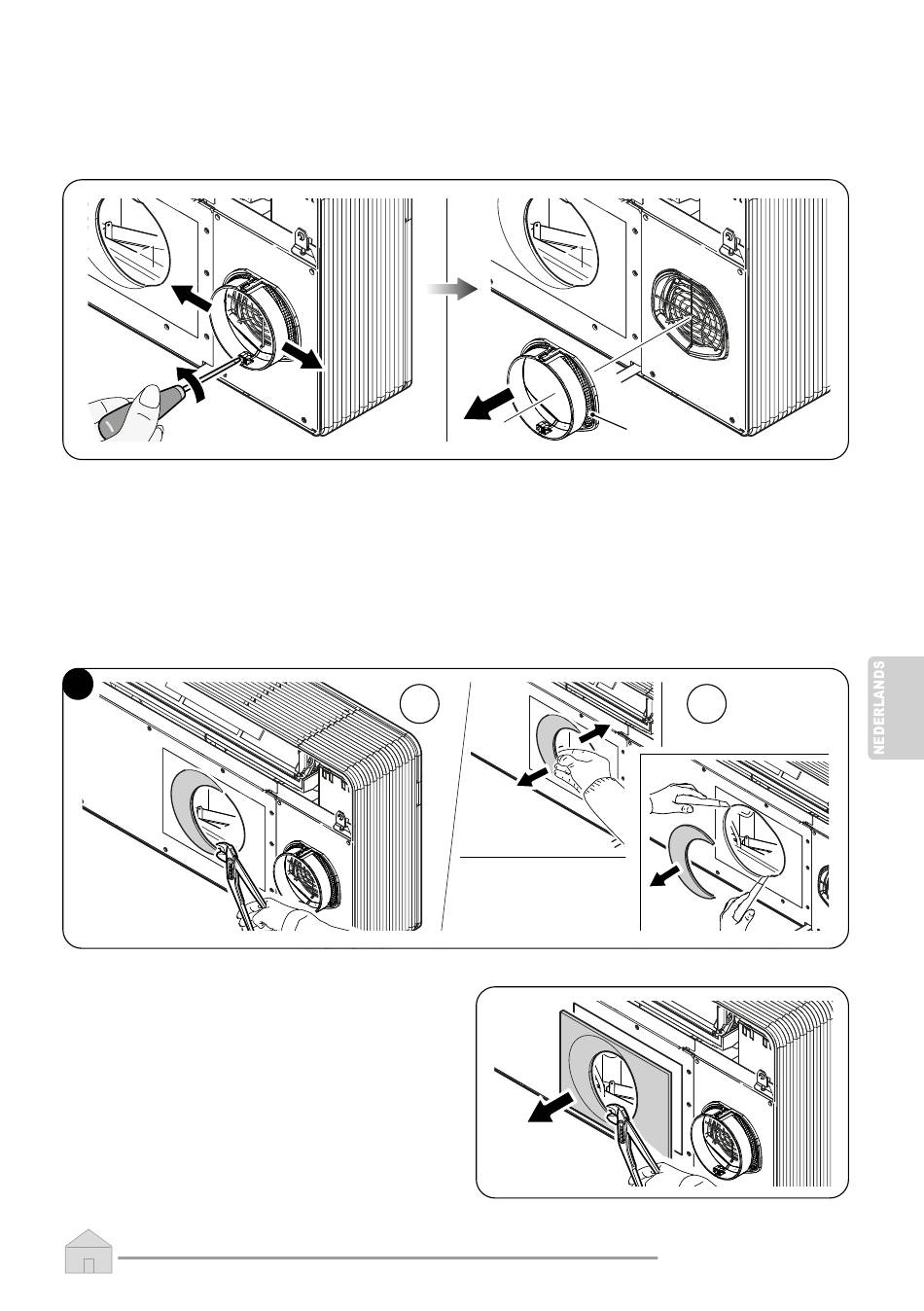

2.4.4 - Gaten voor de machine voorbereiden
De afdekking aan de achterkant hoeft niet verwijderd te worden als leidingen met een
diameter van 162 mm worden gebruikt. Het verlengstuk van de ventilator (W) moet
verwijderd worden zoals hierna getoond wordt.
Ga als volgt te werk in het geval van gaten Ø 202 mm:
a.
Breek de stippellijn van de achterste afdekking met een tang (afb. 21-A).
b.
Laat de te verwijderen afdekking met de hand naar voren of achteren draaien
tot het resterende deel van de stippellijn is gebroken (afb. 21-B).
c. Snij het eventuele overtollige isolatiemateriaal dat in het gat achtergebleven is
met een stanleymes af (afb. 21-B).
21
De achterste afdekking is ook gereed
gemaakt voor het rechthoekige luchtin-
tredekanaal. Mocht men de voorkeur
geven aan dit type installatie, breek
dan de rechthoekige stippellijn en
gebruik een luchtintrederooster met
afmetingen die geschikt zijn voor het
luchtintredekanaal.
A
W
B
