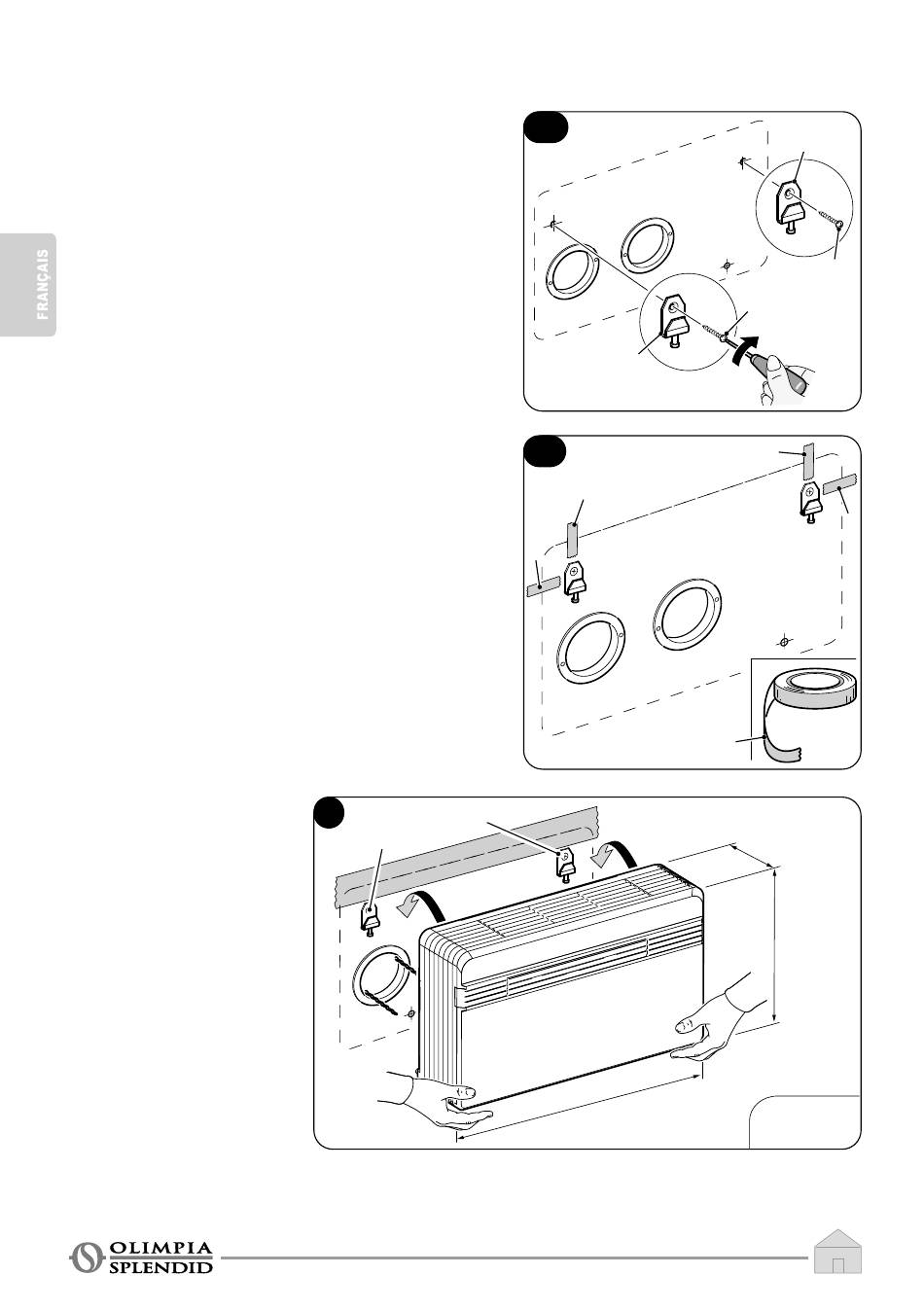

2.4.5 - Positionnement de l'appareil sur les supports d'ancrage

Moyennant les deux trous réalisés au
préalable (voir fig. 6), fixer les étriers de
support (L) au mur en utilisant les vis des
chevilles (E) fournies (fig. 22a).
Après avoir contrôlé :
que les étriers de fixation sont bien
assurés au mur,
que l'on a prévu (le cas échéant) les
emplacements pour le branchement
électrique et pour l'évacuation du
condensat,
il est possible d'accrocher le climatiseur.
Opérer de la façon suivante :
a. Appliquer du ruban adhésif (A) pour
avoir des points de repère sur les points
d'accrochage de l'unité (fig. 22b).
Le ruban peut être enlevé une fois que
l'unité a été accrochée au mur.
b. Soulever le climatiseur en prenant
par les côtés de la base inférieure et
l'accrocher aux étriers (L) (fig. 23).
Pour faciliter l'opération d'accrochage
incliner légèrement la partie basse de
l'appareil vers soi.
FR - 24
23
L
L
22a
L
22b
A
A
903mm
L
E
E
A
A
A
215mm
520
mm
~38,5 kg
