Olimpia splendid UNICO PRO EVAN Hinweise Für Die Verwendung Und Pflege Seite 413

11
H
130
mm

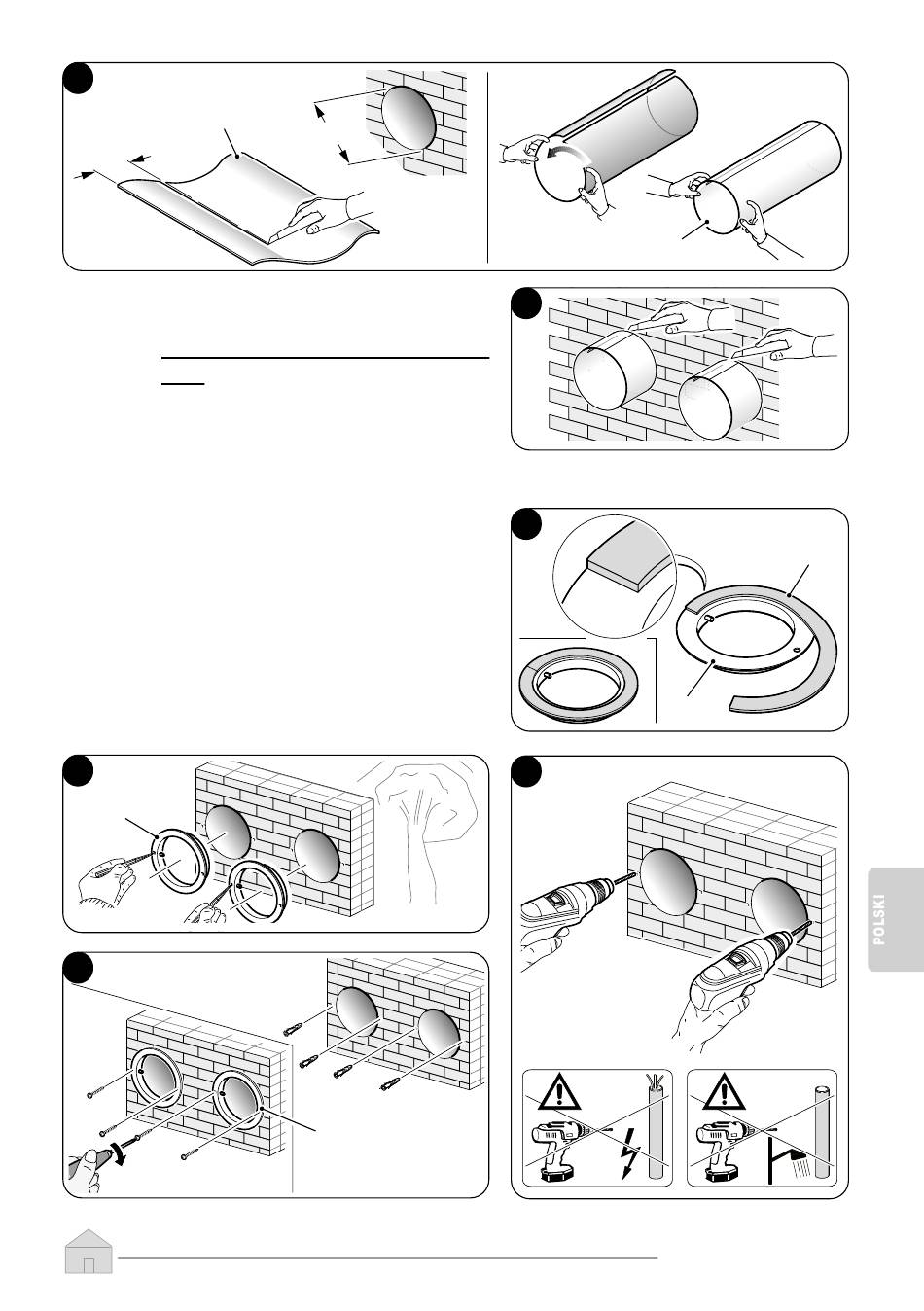

• Zwinąć blachę (H) i włożyć ją do otworu,
zwracając uwagę na linię połączenia,
która musi być zawsze ułożona u
góry (rys. 11).
Do przecięcia rury (H), wystarczy użyć
zwykłego noża (rysunki 11 - 12).
W celu założenia kratek zewnętrznych, wykonać następujące czynności:
a. Założyć uszczelki (D) na kołnierze
ścienne (G), aby pokrywały się z jego
zewnętrzną krawędzią, jak wskazano
na rysunku 13.
b. Przymocować dwa kołnierze za
pomocą 2 kołków o średnicy 6 mm,
ustawiając dwa otwory mocujące w
pozycji poziomej (rysunki 14-15-16).
14
G
16
ø162/202
mm
G
H
12
13
G
15
ø6mm
UNICO EVAN R32
D
PL - 21
