11
H
130
mm

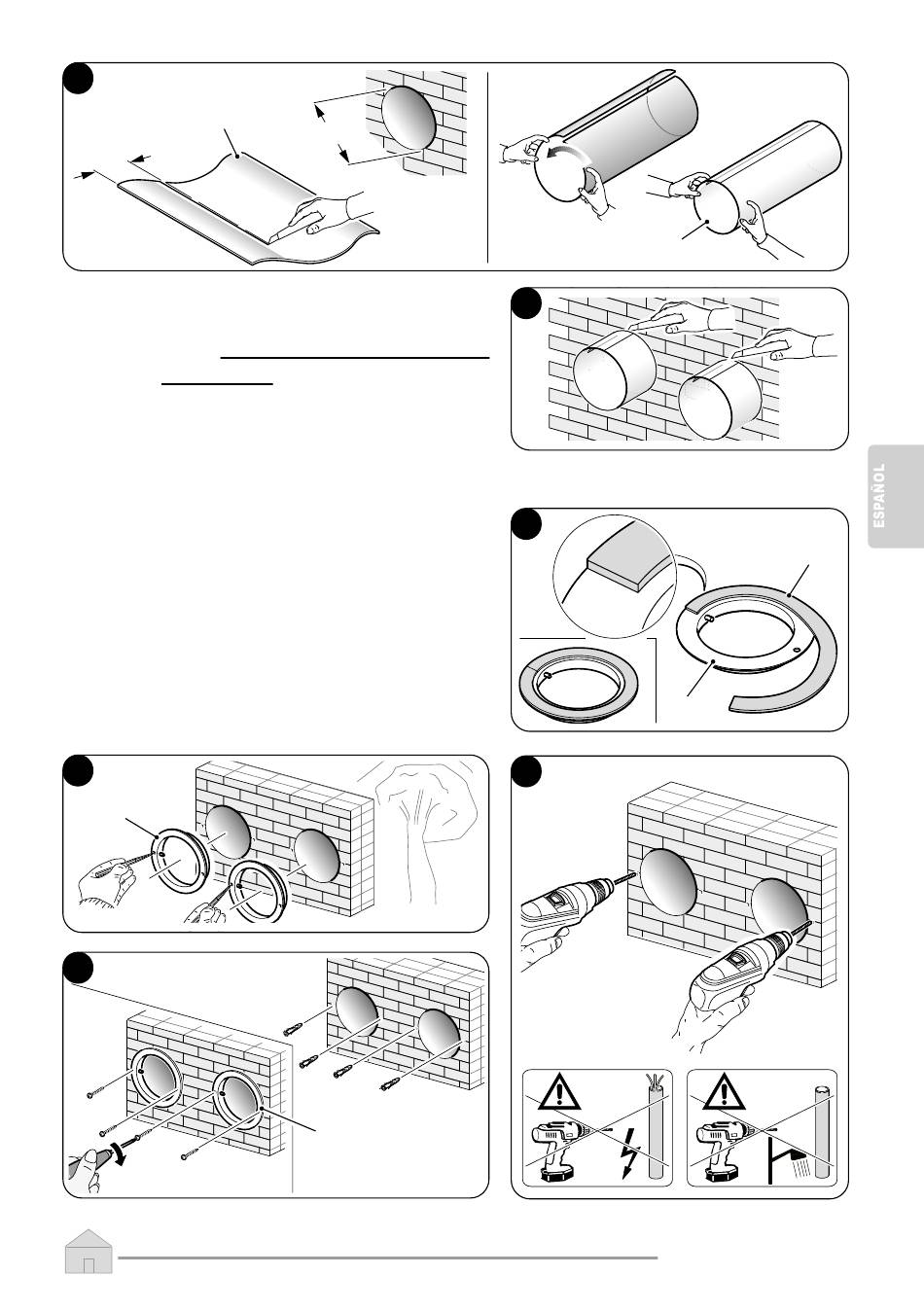

• Enrolle la hoja (H) e introdúzcala en el
orificio prestando atención a la línea de
unión, que siempre se debe colocar
hacia arriba (fig.11).
El tubo (H) se puede cortar con un cúter
común (fig. 11 - 12).
Para colocar las rejillas exteriores, proceda en el modo siguiente:
a. Aplique la junta (G) sobre la brida de
pared (D) haciéndola coincidir con el
borde exterior de la misma, tal como
se muestra en la figura 13.
b. Fije las dos bridas con 2 tacos N.º 6 mm,
utilizando los dos orificios de fijación en
posición horizontal (fig. 14 - 15 - 16).
14
G
16
ø162/202
mm
G
H
12
13
G
15
ø6mm
UNICO EVAN R32
D
ES - 21
