Dokładnie przeanalizować charakterystykę i konsystencję ściany
w celu ewentualnego doboru odpowiednich kołków.
Producent nie ponosi odpowiedzialności za niesprawdzenie
spójności strukturalnej zakotwienia przez instalatora. W
związku z tym zaleca zachowanie maksymalnej ostrożności
podczas wykonywania takiej czynności. Jeśli zostanie ona źle
przeprowadzona, może dojść do bardzo poważnych obrażeń ciała
i szkód materialnych.
• W przypadku urządzeń z pompą ciepła, dla których nie przewidziano wpuszczonego
w ścianę odpływu skroplin (patrz punkt 2.4.2), należy wywiercić otwór przelotowy
w miejscu wskazanym na szablonie, aby umożliwić ich odprowadzanie.

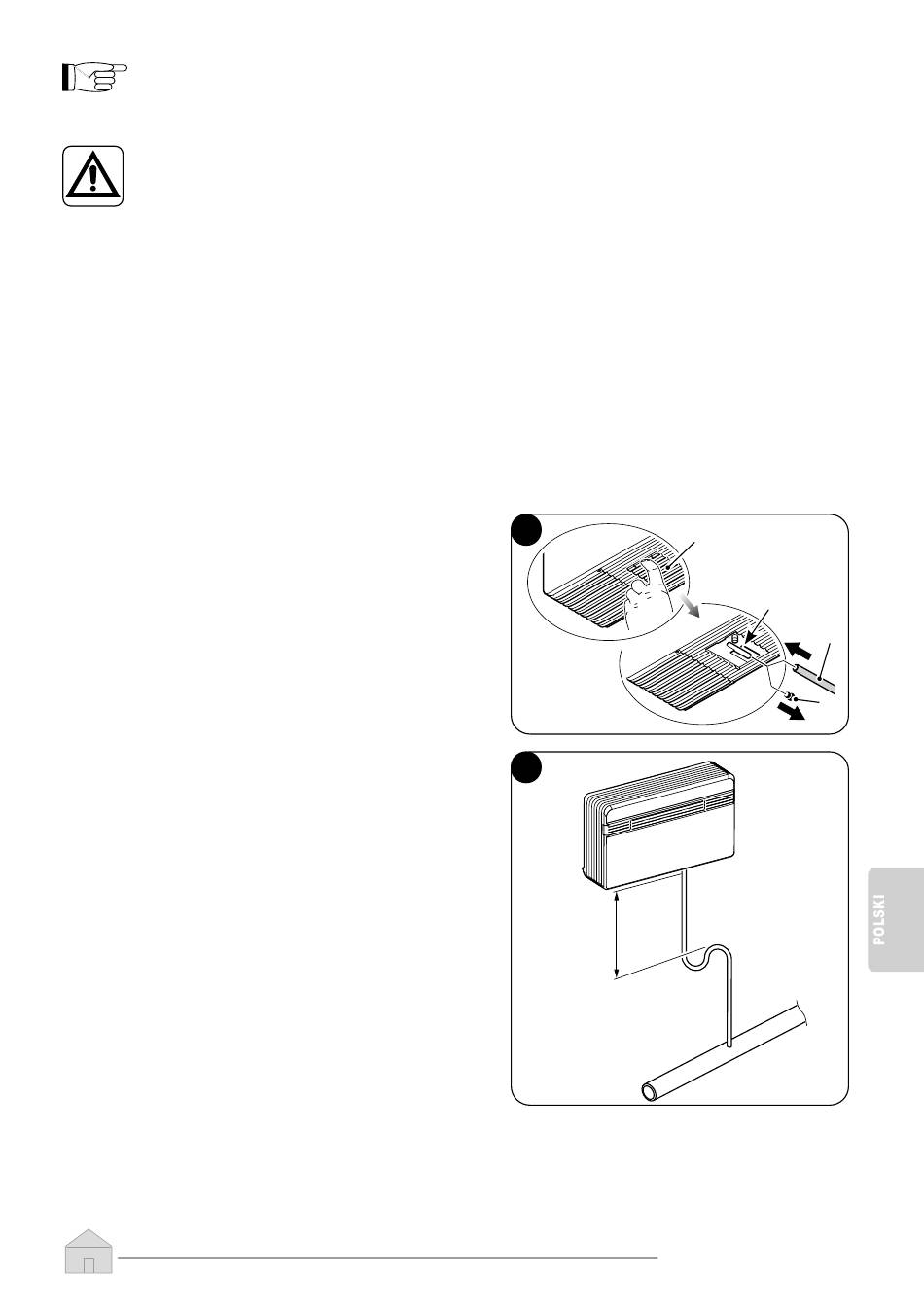

2.4.2 - Przygotowanie odpływu skroplin
• W przypadku urządzeń z pompą ciepła,
do klimatyzatora musi być podłączony
przewód odprowadzania skroplin (N),
który należy podłączyć do odpowiednie-
go wylotu (X), dostępnego po otwarciu
drzwiczek (5) pod jednostką. Przed pod-
łączeniem przewodu odprowadzającego
skropliny należy zdjąć zaślepkę (B) (Rys.
7). Po osiągnięciu maksymalnego poziomu
skroplin zawór elektromagnetyczny zapew-
nia ich odpływ z tacki wewnętrznej.
• W przypadku urządzeń pracujących w trybie
chłodzenia podłączenie przewodu odpro-
wadzającego skropliny jest wymagane,
jeżeli przewiduje się pracę w niskich tem-
peraturach zewnętrznych (poniżej 23°C).
• Odprowadzanie odbywa przez grawitację. Z
tego powodu konieczne jest, aby minimalne
nachylenie przewodu odpływowego wyno-
siło w każdym punkcie co najmniej 3%.
Stosowany wąż może być sztywny lub
elastyczny, a jego minimalna średnica
wewnętrzna musi wynosić wynosi 16 mm.
• Jeżeli przewód dociera do kanalizacji, należy wykonać syfon przed wejściem do
głównego odpływu. Syfon musi znajdować się co najmniej 300 mm poniżej wlotu z
urządzenia (rys. 8).
7
8
min
300
mm
UNICO EVAN R32
5
X
N
B
