Inbetriebnahme

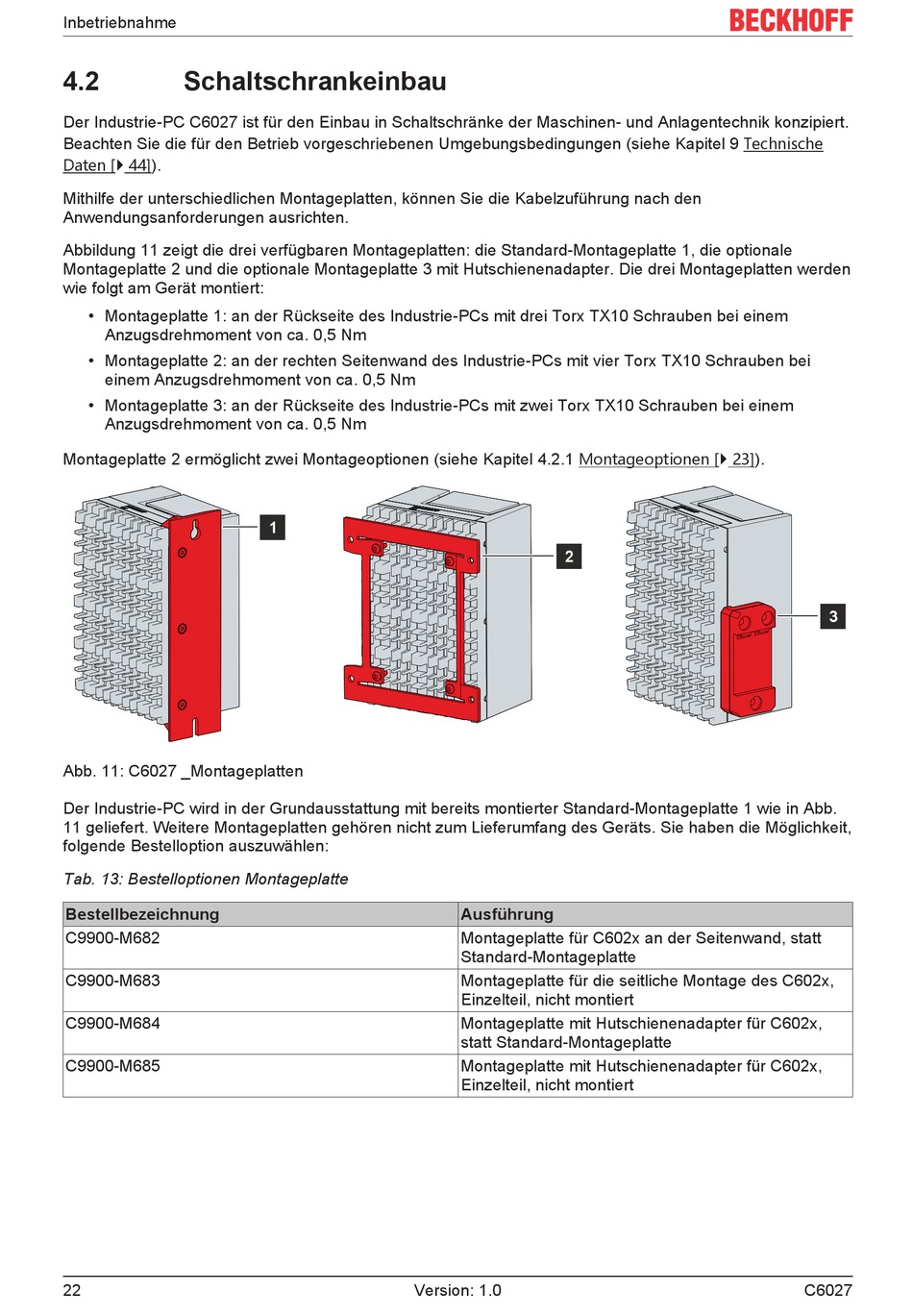

4.2
Schaltschrankeinbau
Der Industrie-PC C6027 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert.
Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische
Daten [} 44]).
Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den
Anwendungsanforderungen ausrichten.
Abbildung 11 zeigt die drei verfügbaren Montageplatten: die Standard-Montageplatte 1, die optionale
Montageplatte 2 und die optionale Montageplatte 3 mit Hutschienenadapter. Die drei Montageplatten werden
wie folgt am Gerät montiert:
• Montageplatte 1: an der Rückseite des Industrie-PCs mit drei Torx TX10 Schrauben bei einem
Anzugsdrehmoment von ca. 0,5 Nm
• Montageplatte 2: an der rechten Seitenwand des Industrie-PCs mit vier Torx TX10 Schrauben bei
einem Anzugsdrehmoment von ca. 0,5 Nm
• Montageplatte 3: an der Rückseite des Industrie-PCs mit zwei Torx TX10 Schrauben bei einem
Anzugsdrehmoment von ca. 0,5 Nm
Montageplatte 2 ermöglicht zwei Montageoptionen (siehe Kapitel 4.2.1 Montageoptionen [} 23]).
Abb. 11: C6027 _Montageplatten
Der Industrie-PC wird in der Grundausstattung mit bereits montierter Standard-Montageplatte 1 wie in Abb.
11 geliefert. Weitere Montageplatten gehören nicht zum Lieferumfang des Geräts. Sie haben die Möglichkeit,
folgende Bestelloption auszuwählen:
Tab. 13: Bestelloptionen Montageplatte
Bestellbezeichnung
C9900-M682
C9900-M683
C9900-M684
C9900-M685
22
1
Version: 1.0
2
Ausführung
Montageplatte für C602x an der Seitenwand, statt
Standard-Montageplatte
Montageplatte für die seitliche Montage des C602x,
Einzelteil, nicht montiert
Montageplatte mit Hutschienenadapter für C602x,
statt Standard-Montageplatte
Montageplatte mit Hutschienenadapter für C602x,
Einzelteil, nicht montiert
3
C6027
