9.5.3 Inneneinheit mit 230 V~ 1N Außeneinheit (IDUS B mit ODU Split 2/4/6)
3
4

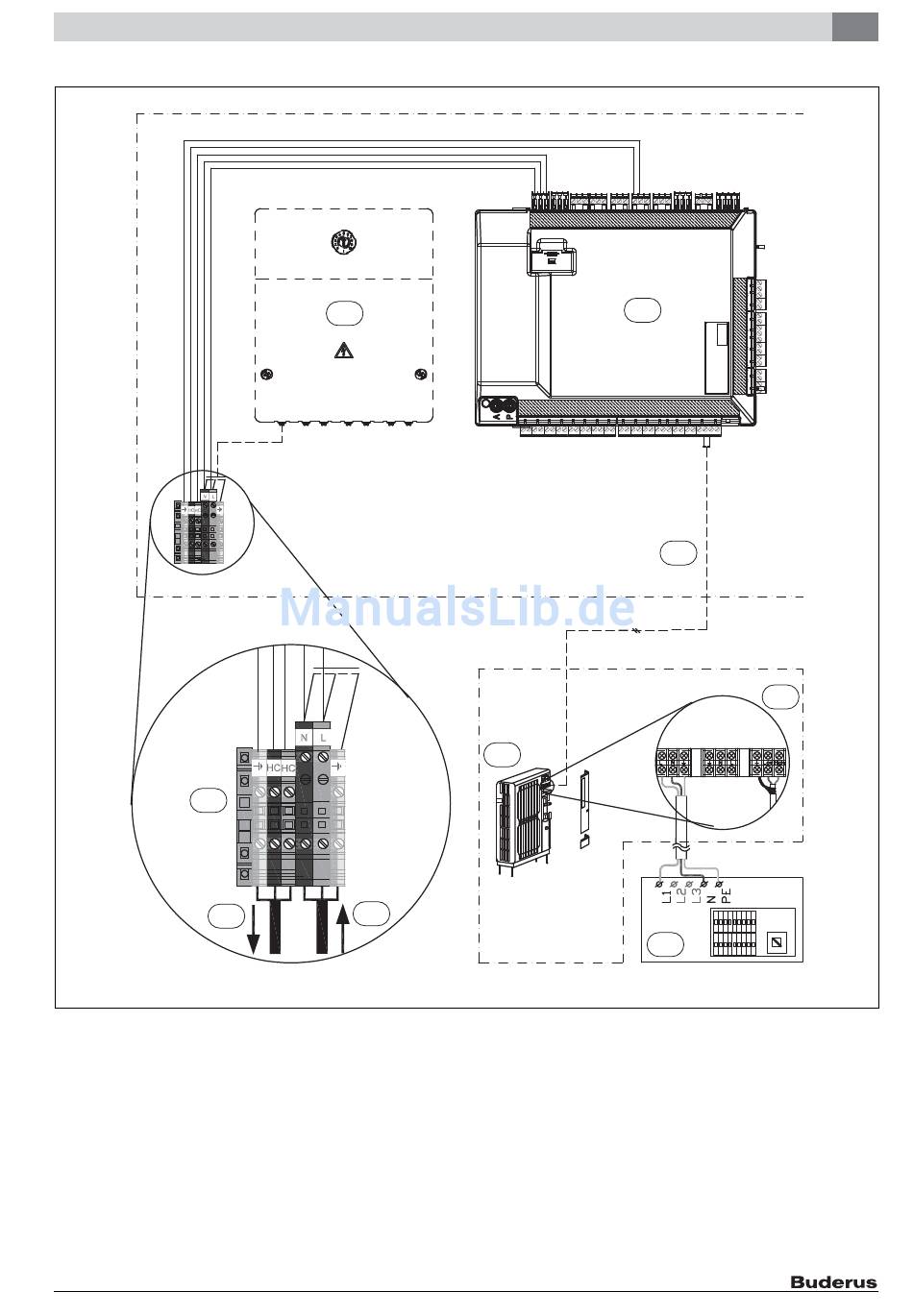

Bild 25 Inneneinheit mit 230 V~ 1N Außeneinheit
Durchgezogene Linie = werkseitiger Anschluss
Gestrichelte Linie = Anschluss erfolgt bei der Installation:
[1] EMS-Modul (Zubehör)
[2] Installationsmodul HC100
[3] Anschlussklemmen der Inneneinheit
[4] 230 V~ 1N, Spannungsversorgung Heizkabel
[5] 230 V~1N, Spannungsversorgung Inneneinheit
[6] Anschlussklemmen der Außeneinheit
[7] Außeneinheit
[8] 230 V~1N, Spannungsversorgung Außeneinheit
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)
Installation der Inneneinheit mit Mischer für externen Zuheizer (Heizkessel) (IDUS B)
