10 Installation der Inneneinheit mit integriertem
elektrischen Zuheizer (IDUS E)
Nur ein zugelassener Fachbetrieb darf die Installation
durchführen. Der Installateur muss geltende Regeln und
Vorschriften und Vorgaben der Installations- und Bedie-
nungsanleitung einhalten.
10.1 Inneneinheit mit integriertem elektrischen Zuheizer
– Überblick
5
4

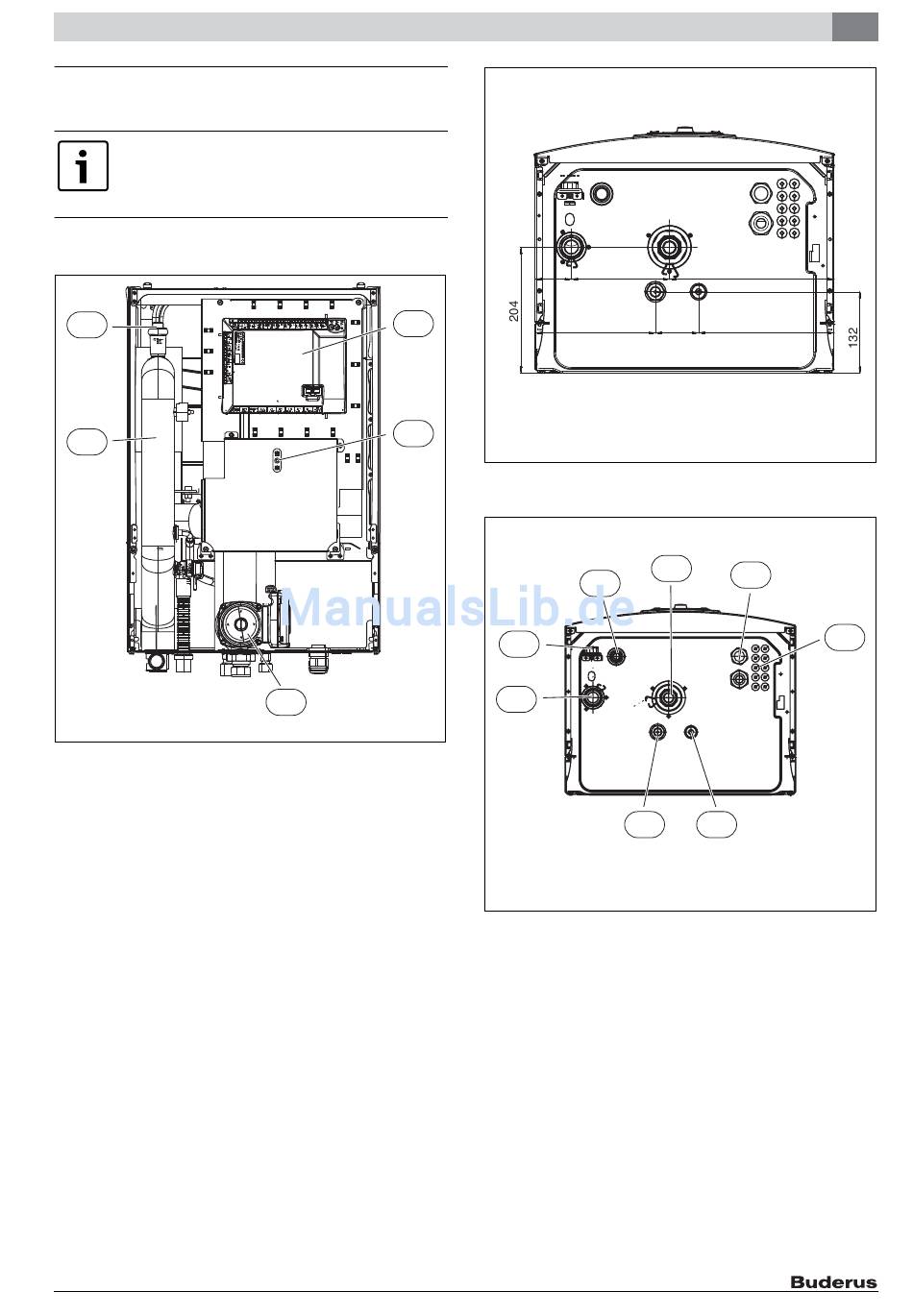

Bild 33 Inneneinheit mit elektrischem Zuheizer
[1] Installationsmodul HC100
[2] Rücksetzung Überhitzungsschutz
[3] Wärmeträgerpumpe (Primärkreis)
[4] Elektrischer Zuheizer
[5] Automatischer Entlüfter (VL1)
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)

Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)

1
2
3
6 720 814 464-17.1I
159
59
195
Bild 34 Inneneinheit mit elektrischem Zuheizer, Abmessungen in mm
(Ansicht von unten)
8
7
6
5
Bild 35 Rohranschlüsse für Inneneinheit mit elektrischem Zuheizer (An-
sicht von unten)
[1] Rücklauf aus der Heizungsanlage
[2] Kabeldurchführung für Fühler, CAN-BUS und EMS BUS
[3] Kabeldurchführung für Spannungsversorgung
[4] Primärausgang Flüssigkeitsseite 3/8" (zum Außenmodul ODU)
[5] Primäreingang Gasseite 5/8" (vom Außenmodul ODU)
[6] Vorlauf zur Heizungsanlage
[7] Manometer
[8] Ablauf des Sicherheitsventils
267
70 220
6 720 814 464-12.1I
1
2
4
6 720 813 157-13.1I
10
3
37
