9 Installation der Inneneinheit mit Mischer für externen Zuheizer (Heizkessel) (IDUS B)
9.5.4 Inneneinheit mit 400V~ 3N Außeneinheit (IDUS13.2 B mit ODU Split 8/11/13/15)
3
4

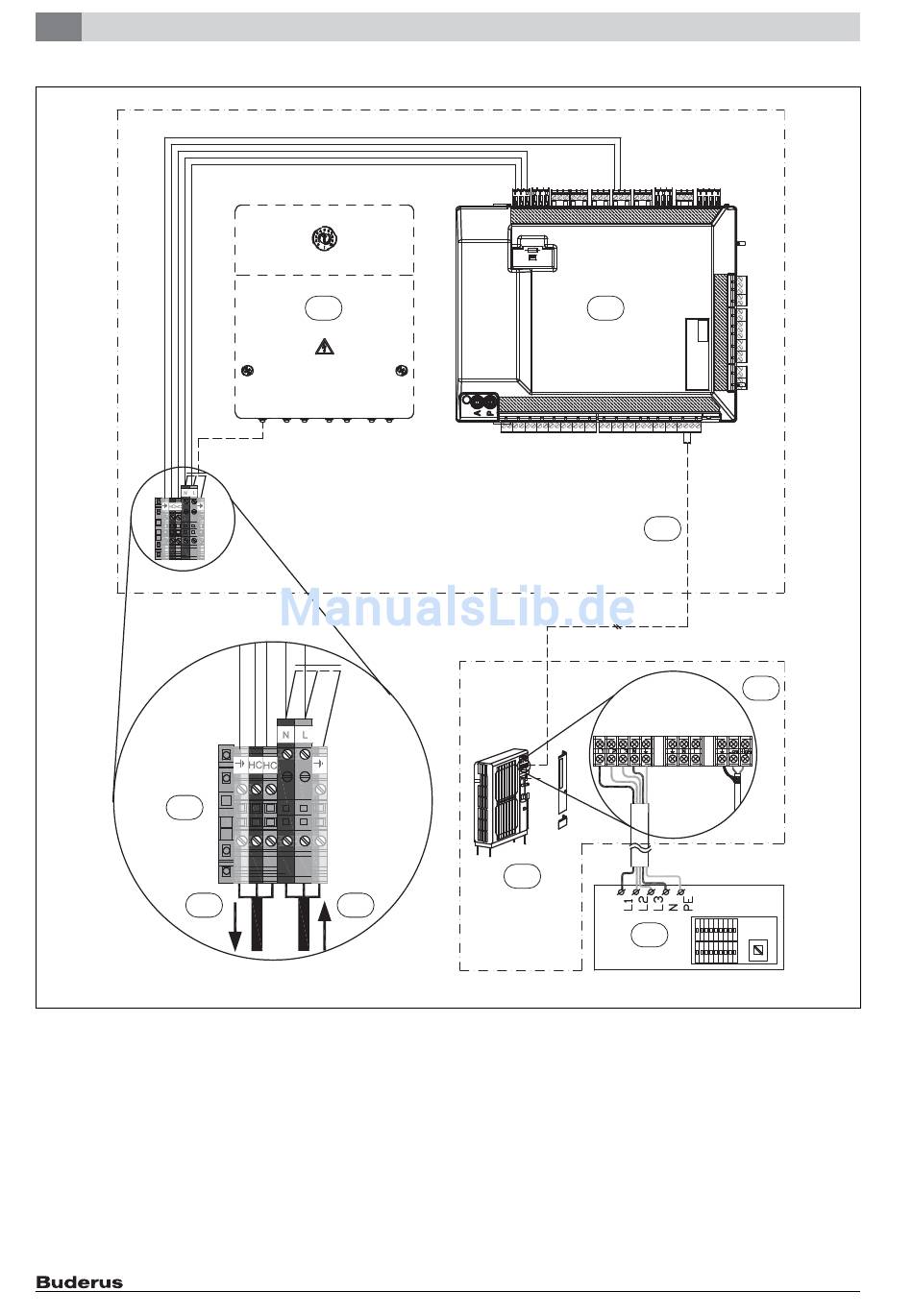

Bild 26 Inneneinheit mit 400V~ 3N Außeneinheit
Durchgezogene Linie = werkseitiger Anschluss
Gestrichelte Linie = Anschluss erfolgt bei der Installation:
[1] EMS-Modul (Zubehör)
[2] Installationsmodul HC100
[3] Anschlussklemmen der Inneneinheit
[4] 230 V~ 1N, Spannungsversorgung Heizkabel
[5] 230 V~ 1N, Spannungsversorgung Inneneinheit
[6] Anschlussklemmen der Außeneinheit
[7] Außeneinheit
[8] 400 V~ 3N, Spannungsversorgung Außeneinheit
30
1
5
2
9
7
8
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)
6
6 720 813 157-33.6I
