10 Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)

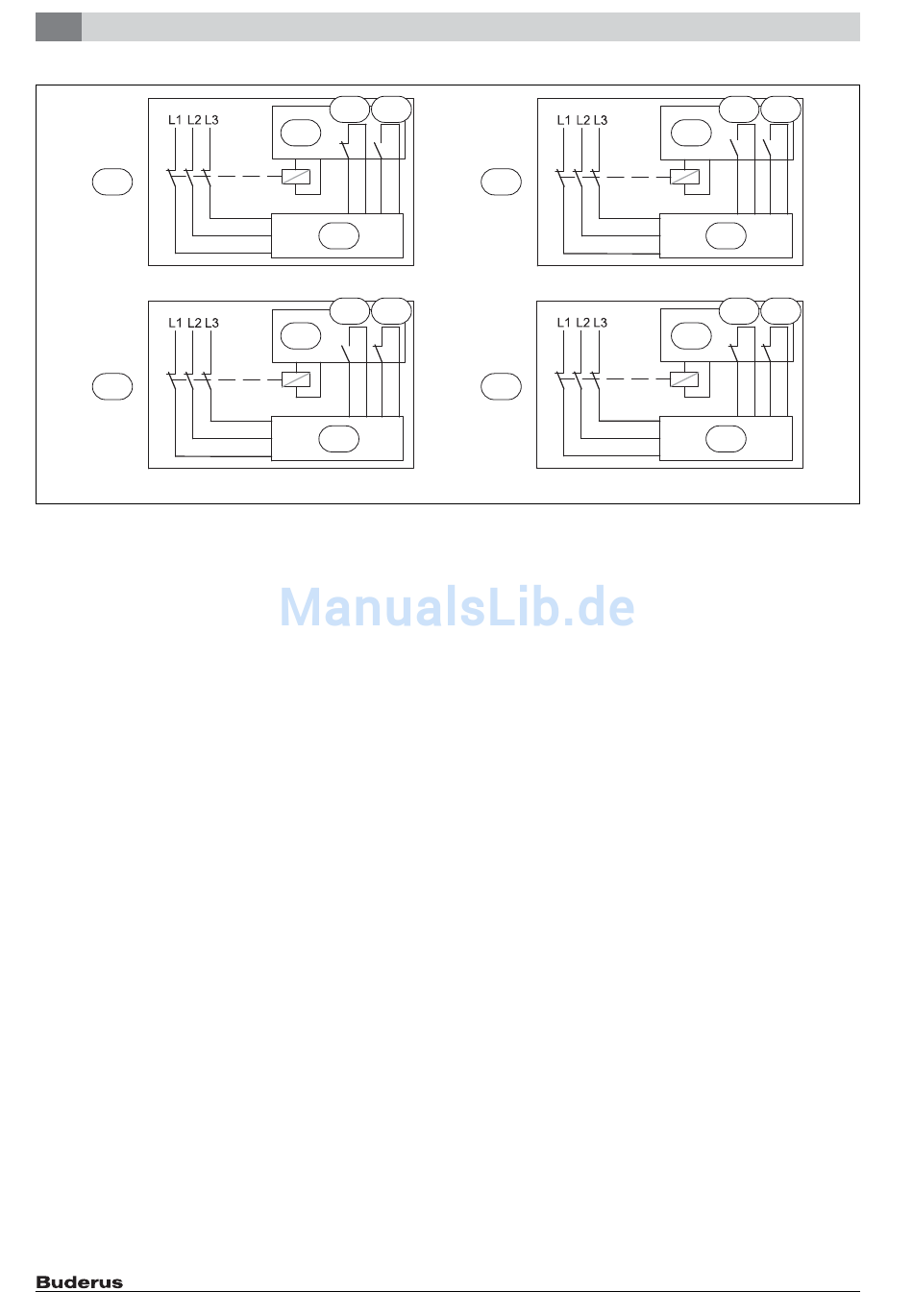

10.5.5 Anschlussplan für EVU/SG
A
C
Bild 48 Anschlussplan für EVU/SG
[1] Tarifsteuerung
[2] EVU
[3] SG (Smart Grid)
[4] Bedieneinheit in die Inneneinheit
[A] Betriebszustand 1, Stand-by
EVU Funktion = 1
SG Funktion = 0
[B] Betriebszustand 2, Normaler Betrieb
EVU Funktion = 0
SG Funktion = 0
[C] Betriebszustand 3, Heizkreistemperatur Anhebung
EVU Funktion = 0
SG Funktion = 1
[D] Betriebszustand 4, Erzwungener Betrieb
EVU Funktion = 1
SG Funktion = 1
50
2 3
1
4
2 3
1
4
B
D
