10 Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)
10.5.7 EVU 2, nur Abschaltung des Kompressors
1

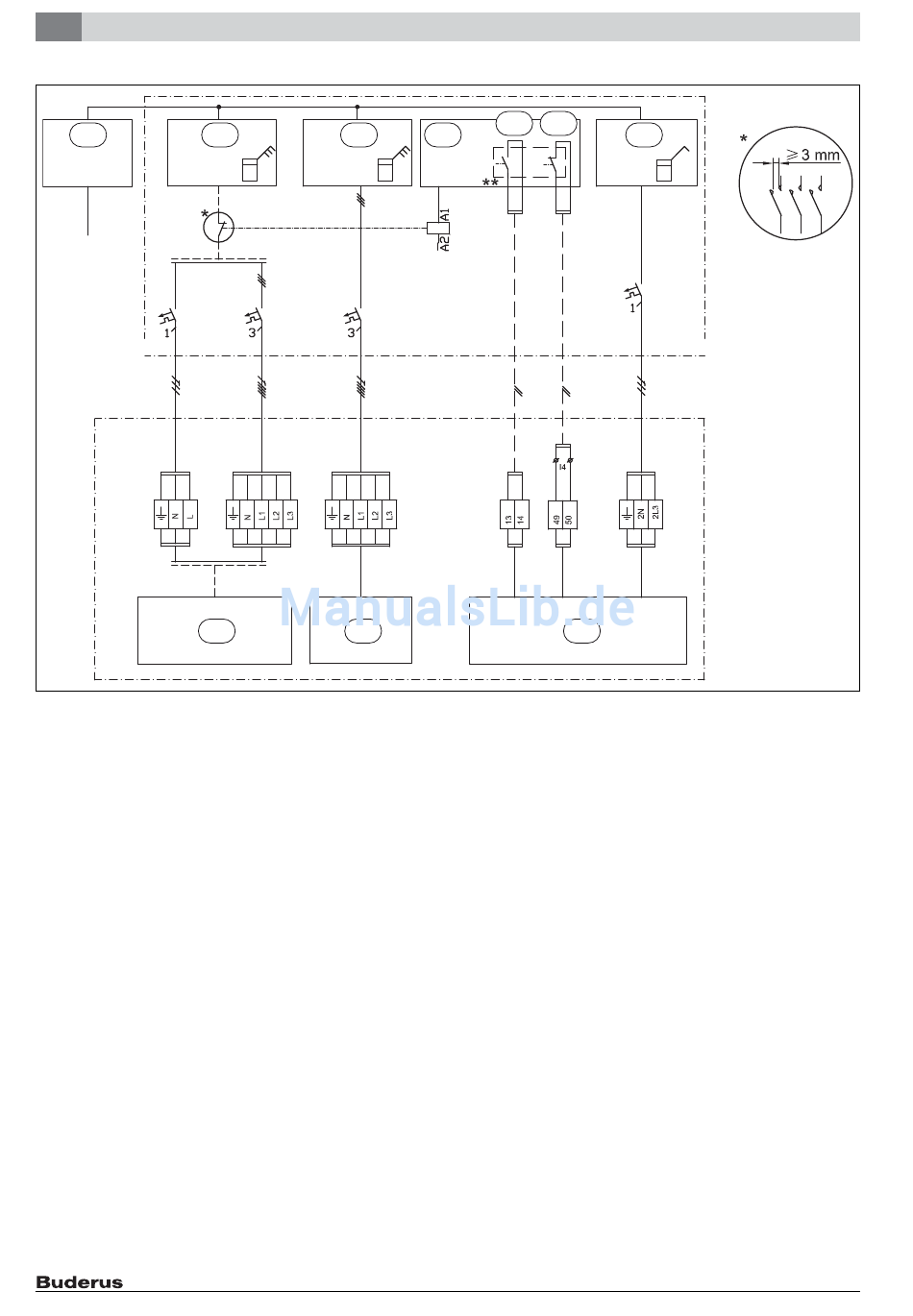

Bild 50 EVU Typ 2
[1] Spannungsversorgung
[2] Stromzähler Außeneinheit, Niedrigtarif
[3] Stromzähler Inneneinheit, Hochtarif
[4] Tarifsteuerung
[5] EVU
[6] SG (Smart Grid)
[7] Gebäudestromzähler, 1 Phase Hochtarif
[8] Außeneinheit (Kompressor)
[9] Elektrischer Zuheizer in der Inneneinheit
[10] Bedieneinheit in der Inneneinheit
* Das Relais muss für die Leistung der Außeneinheit ausgelegt werden.
Das Relais muss vom Installateur oder dem Energieversorger geliefert
werden. Die externen Eingänge auf dem Installationsmodul (Klemmen
13/14 und 49/50) benötigen ein potentialfreies Signal. Der Schaltzu-
stand für die Aktivierung der EVU bzw. SmartGrid-Funktion (geschlos-
sen oder offen) kann in der Regelung eingestellt werden. Während der
Sperrzeit wird das Sperrzeitsymbol im Display angezeigt.
** Der Schaltkontakt des Relais, welches an den Anschlüssen 13, 14 und
49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und
1 mA ausgelegt sein.
