4.2.2 Anlagenlösung mit Außeneinheit ODU und Inneneinheit WPLS RT

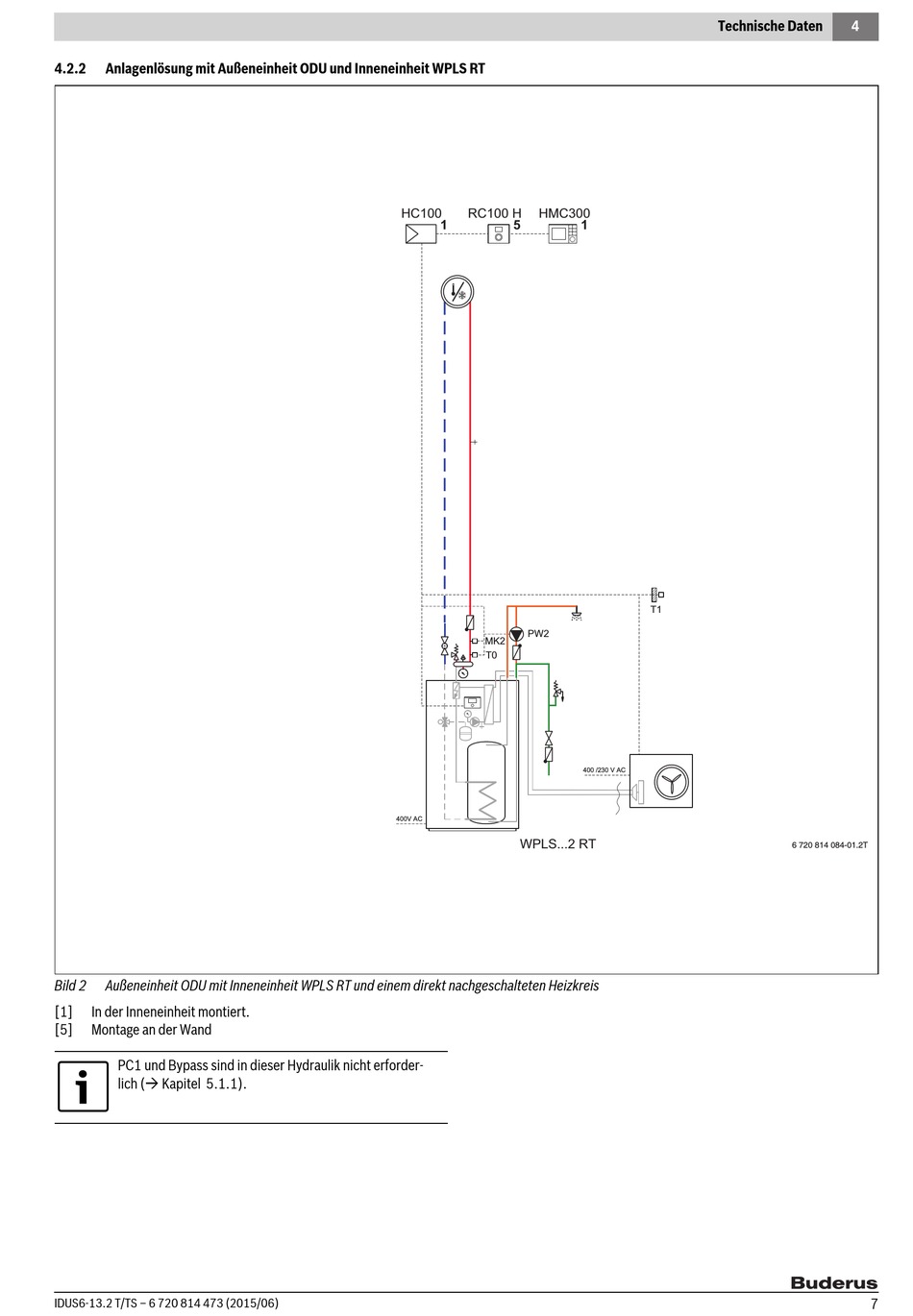

Bild 2 Außeneinheit ODU mit Inneneinheit WPLS RT und einem direkt nachgeschalteten Heizkreis
[1] In der Inneneinheit montiert.
[5] Montage an der Wand
PC1 und Bypass sind in dieser Hydraulik nicht erforder-
lich ( Kapitel 5.1.1).
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
HC100 RC100 H HMC300
1 5
PW2
MK2
T0
400V AC
WPLS...2 RT
Technische Daten
1
T1
400 /230 V AC
4
6 720 814 084-01.2T
7
