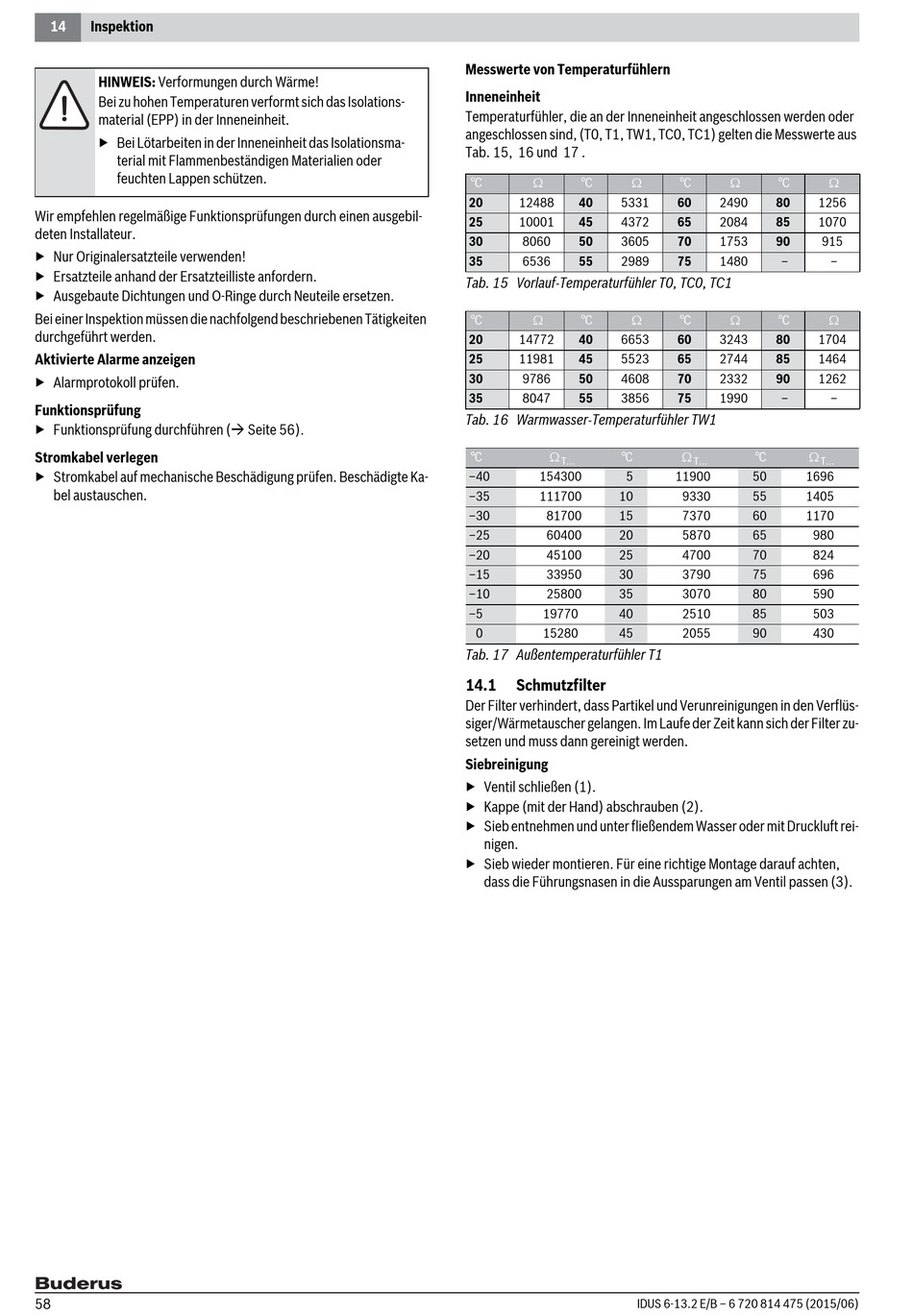

14 Inspektion
HINWEIS: Verformungen durch Wärme!
Bei zu hohen Temperaturen verformt sich das Isolations-
material (EPP) in der Inneneinheit.
▶ Bei Lötarbeiten in der Inneneinheit das Isolationsma-
terial mit Flammenbeständigen Materialien oder
feuchten Lappen schützen.
Wir empfehlen regelmäßige Funktionsprüfungen durch einen ausgebil-
deten Installateur.
▶ Nur Originalersatzteile verwenden!
▶ Ersatzteile anhand der Ersatzteilliste anfordern.
▶ Ausgebaute Dichtungen und O-Ringe durch Neuteile ersetzen.
Bei einer Inspektion müssen die nachfolgend beschriebenen Tätigkeiten
durchgeführt werden.
Aktivierte Alarme anzeigen
▶ Alarmprotokoll prüfen.
Funktionsprüfung
▶ Funktionsprüfung durchführen ( Seite 56).
Stromkabel verlegen
▶ Stromkabel auf mechanische Beschädigung prüfen. Beschädigte Ka-
bel austauschen.
58
Messwerte von Temperaturfühlern
Inneneinheit
Temperaturfühler, die an der Inneneinheit angeschlossen werden oder
angeschlossen sind, (T0, T1, TW1, TC0, TC1) gelten die Messwerte aus
Tab. 15, 16 und 17 .
 
°C °C
20 12488 40 5331
25 10001 45 4372
30 8060 50 3605
35 6536 55 2989
Tab. 15 Vorlauf-Temperaturfühler T0, TC0, TC1
 
°C °C
20 14772 40 6653
25 11981 45 5523
30 9786 50 4608
35 8047 55 3856
Tab. 16 Warmwasser-Temperaturfühler TW1

°C °C
T...
–40 154300 5
–35 111700 10
–30 81700 15
–25 60400 20
–20 45100 25
–15 33950 30
–10 25800 35
–5 19770 40
0 15280 45
Tab. 17 Außentemperaturfühler T1
14.1

Schmutzfilter

Der Filter verhindert, dass Partikel und Verunreinigungen in den Verflüs-
siger/Wärmetauscher gelangen. Im Laufe der Zeit kann sich der Filter zu-
setzen und muss dann gereinigt werden.
Siebreinigung
▶ Ventil schließen (1).
▶ Kappe (mit der Hand) abschrauben (2).
▶ Sieb entnehmen und unter fließendem Wasser oder mit Druckluft rei-
nigen.
▶ Sieb wieder montieren. Für eine richtige Montage darauf achten,
dass die Führungsnasen in die Aussparungen am Ventil passen (3).
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)
 
°C °C
60 2490 80 1256
65 2084 85 1070
70 1753 90 915
75 1480 – –
 
°C °C
60 3243 80 1704
65 2744 85 1464
70 2332 90 1262
75 1990 – –
 
°C
T... T...
11900 50 1696
9330 55 1405
7370 60 1170
5870 65 980
4700 70 824
3790 75 696
3070 80 590
2510 85 503
2055 90 430
