10.4.4 400 V~ 3N Inneneinheit mit 230 V~ 1N Außeneinheit
A

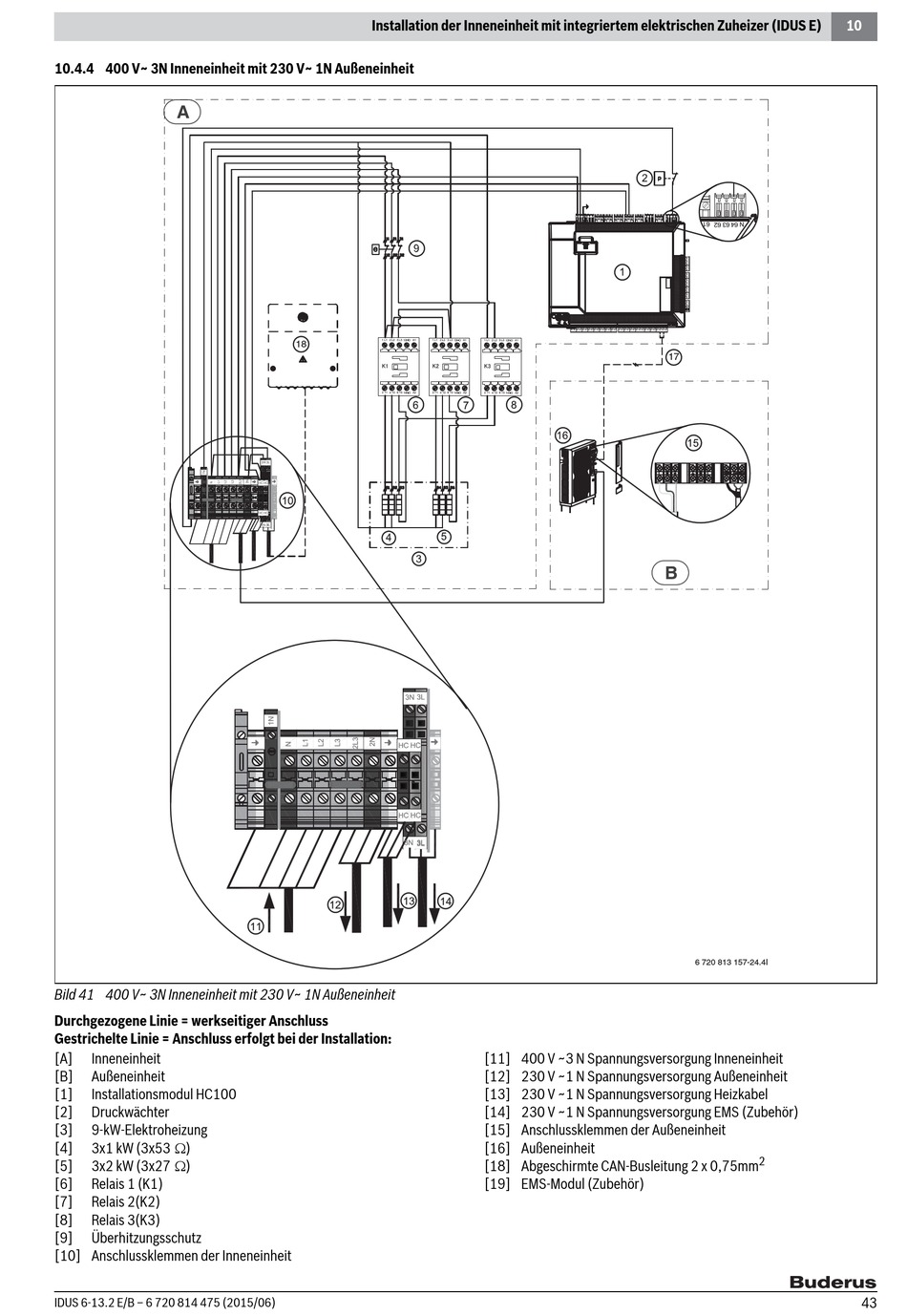

Bild 41 400 V~ 3N Inneneinheit mit 230 V~ 1N Außeneinheit
Durchgezogene Linie = werkseitiger Anschluss
Gestrichelte Linie = Anschluss erfolgt bei der Installation:
[A] Inneneinheit
[B] Außeneinheit
[1] Installationsmodul HC100
[2] Druckwächter
[3] 9-kW-Elektroheizung
[4] 3x1 kW (3x53)
[5] 3x2 kW (3x27)
[6] Relais 1 (K1)
[7] Relais 2(K2)
[8] Relais 3(K3)
[9] Überhitzungsschutz
[10] Anschlussklemmen der Inneneinheit
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)
Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)
18
[11] 400 V ~3 N Spannungsversorgung Inneneinheit
[12] 230 V ~1 N Spannungsversorgung Außeneinheit
[13] 230 V ~1 N Spannungsversorgung Heizkabel
[14] 230 V ~1 N Spannungsversorgung EMS (Zubehör)
[15] Anschlussklemmen der Außeneinheit
[16] Außeneinheit
[18] Abgeschirmte CAN-Busleitung 2 x 0,75mm
[19] EMS-Modul (Zubehör)
17
B
6 720 813 157-24.4I
2
