10 Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)
10.5.3 EVU, 400 V~ 3N Inneneinheit mit integrierter elektrischer Zuheizer und 400 V~ 3N Außeneinheit
A

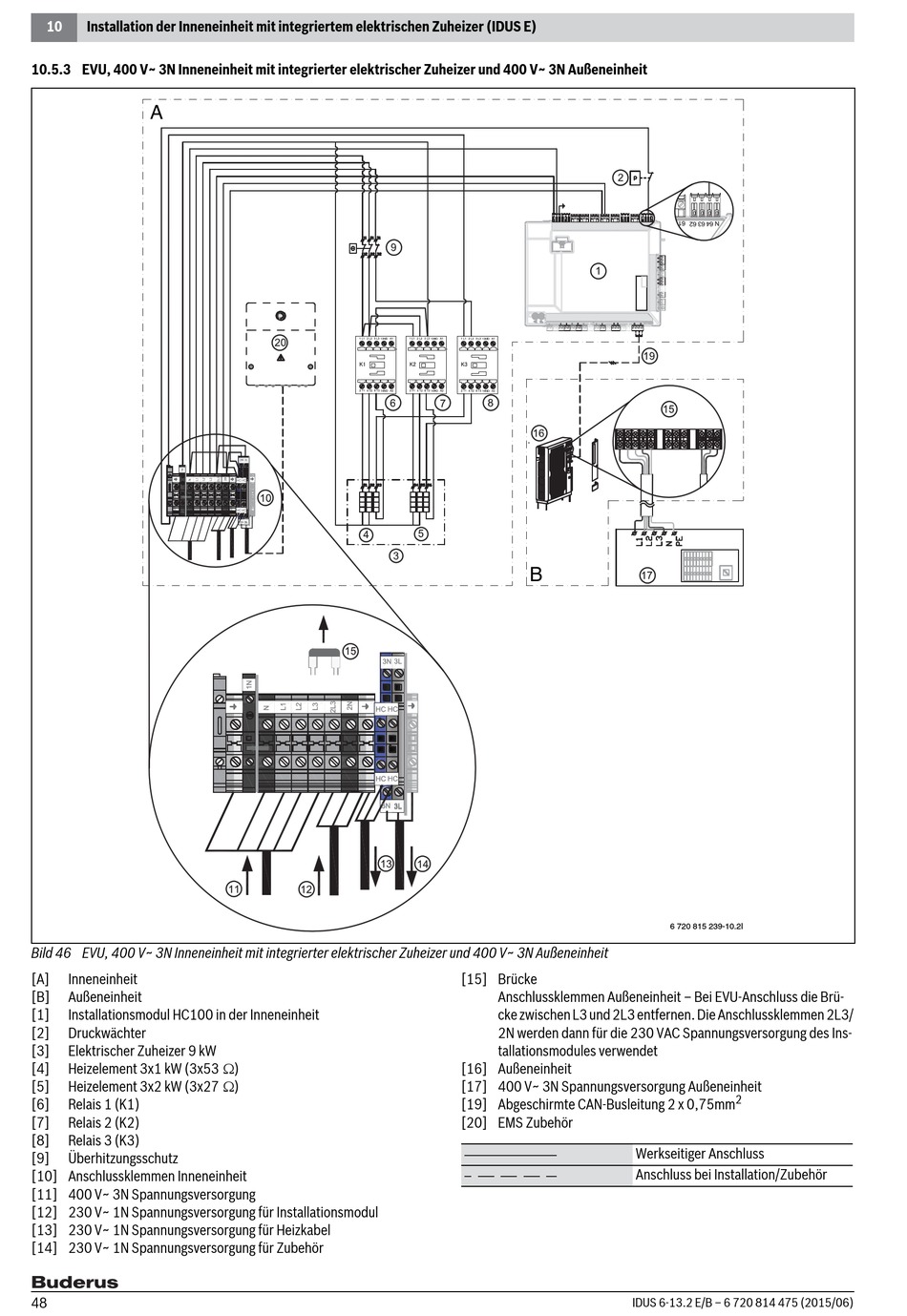

Bild 46 EVU, 400 V~ 3N Inneneinheit mit integrierter elektrischer Zuheizer und 400 V~ 3N Außeneinheit
[A] Inneneinheit
[B] Außeneinheit
[1] Installationsmodul HC100 in der Inneneinheit
[2] Druckwächter
[3] Elektrischer Zuheizer 9 kW
[4] Heizelement 3x1 kW (3x53)
[5] Heizelement 3x2 kW (3x27)
[6] Relais 1 (K1)
[7] Relais 2 (K2)
[8] Relais 3 (K3)
[9] Überhitzungsschutz
[10] Anschlussklemmen Inneneinheit
[11] 400 V~ 3N Spannungsversorgung
[12] 230 V~ 1N Spannungsversorgung für Installationsmodul
[13] 230 V~ 1N Spannungsversorgung für Heizkabel
[14] 230 V~ 1N Spannungsversorgung für Zubehör
48
B
[15] Brücke
Anschlussklemmen Außeneinheit – Bei EVU-Anschluss die Brü-
cke zwischen L3 und 2L3 entfernen. Die Anschlussklemmen 2L3/
2N werden dann für die 230 VAC Spannungsversorgung des Ins-
tallationsmodules verwendet
[16] Außeneinheit
[17] 400 V~ 3N Spannungsversorgung Außeneinheit
[19] Abgeschirmte CAN-Busleitung 2 x 0,75mm
[20] EMS Zubehör
IDUS 6-13.2 E/B – 6 720 814 475 (2015/06)
6 720 815 239-10.2I
2
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
