И
Н С Т Р У К Ц И Я П О Э К С П Л У А Т А Ц И И
RU
Работа топливного элемента
Описание топливного элемента (см. рис. 1 на стр. 3).
1 Переливная камера на стороне водорода
2 Накопительный цилиндр водорода
3 Заглушка на стороне водорода
4 Накопительный цилиндр кислорода
(на рисунке не виден)
5 Втулка отрицательного контакта (чёрная)
6 Защитный диод
7 Втулка положительного контакта (красная)
8 Переливная камера на стороне кислорода

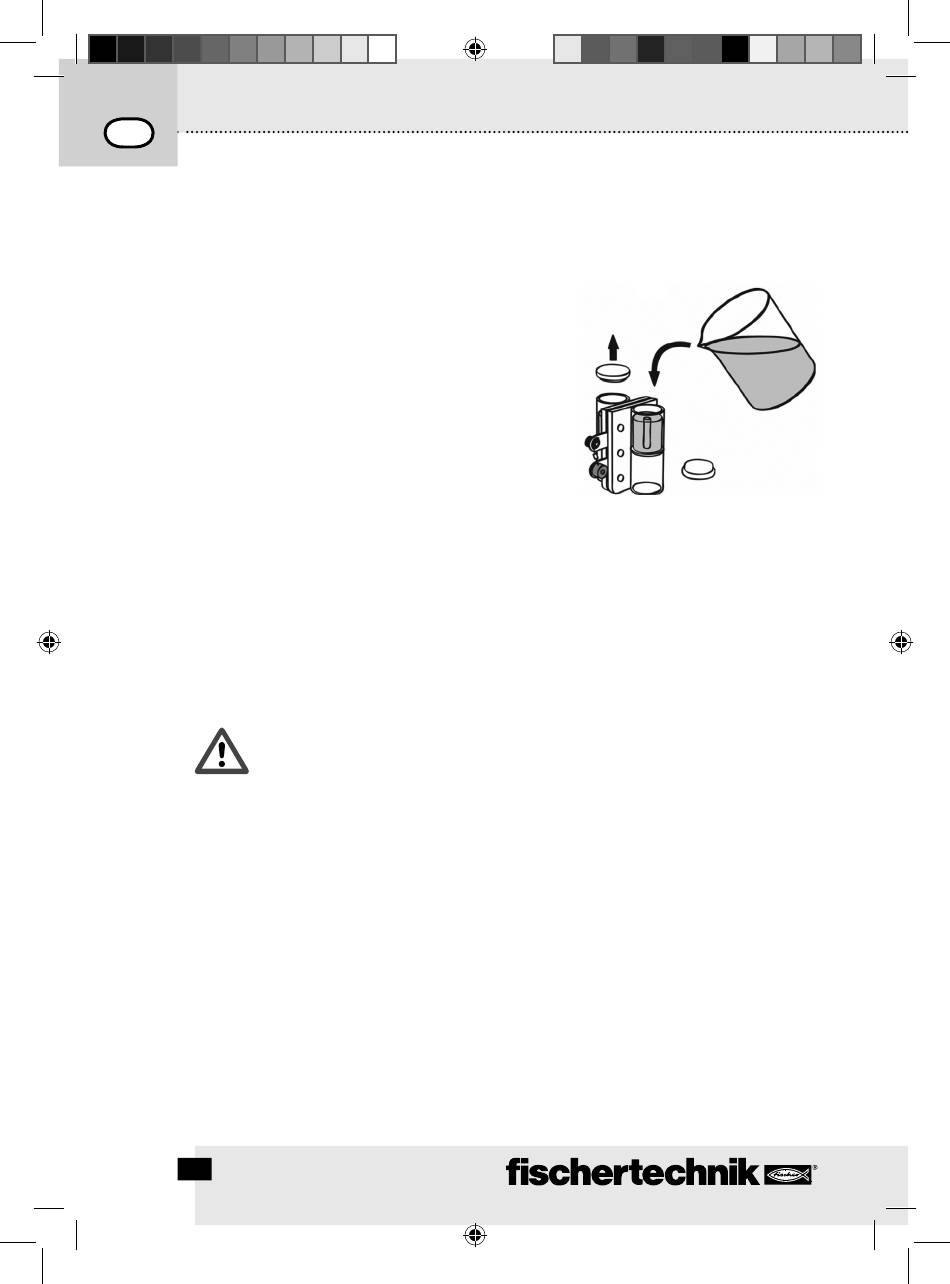

Заполнение топливного элемента дистиллированной водой
Установи топливный элемент на плоскую тарелку заглушками вверх.
Вынь обе заглушки. Заполни оба накопительных цилиндра дистилированной водой до
верхнего края маленьких трубок (они находятся внутри цилиндров).
(см. рис. A)
Осторожно, возможно повреждение элемента:
Водопроводная вода и другие жидкости причиняют мембране топливного
элемента непоправимый вред.
Слегка постучи топливным элементом о стол, чтобы вода лучше обтекала мембрану и
токосъёмные металлические пластины.
Долей ещё немного воды так, чтобы она только начала переливаться через маленькие
трубки. Теперь можно закрыть накопительные цилиндры заглушками. Следи, чтобы в
накопительном цилиндре не было воздуха. Небольшой воздушный пузырёк не представ-
ляет проблем, его можно не принимать в расчёт.
Если топливный элемент давно не использовался, то подожди примерно 10 минут, пока
мембрана достаточно пропитается водой. Затем снова переверни топливный элемент.
78
8 HKC_RU.indd 78 8 HKC_RU.indd 78
P H C K
R O F I Y D R O E L L I T
(рис. A)
