■ La cellule électrochimique contenue dans le Hydro Cell Kit est une cellule électrochimique dite
réversible. La cellule électrochimique est donc en mesure d'assumer les deux fonctions ci-après :
• La cellule électrochimique réversible est utilisable, d'une part, comme électrolyseur pour
générer de l'hydrogène et de l'oxygène à base d'eau distillée. Ce phénomène est ce que
nous appelons l'électrolyse. L'oxygène et l'hydrogène sont accumulés dans des réservoirs
cylindriques.
• La cellule électrochimique réversible est, d'autre part, également en mesure de générer de
l'énergie électrique via la réaction de l'hydrogène accumulé avec l'oxygène accumulé.
Utilisation de la cellule électrochimique
Description des éléments de la cellule électrochimique (voir Fig. 1 à la page 3).
1 Chambre de trop-plein côté hydrogène
2 Réservoir d'hydrogène
3 Bouchon côté hydrogène
4 Réservoir d'oxygène (invisible sur la Figure)
5 Douille négative (noire)
6 Diode de protection
7 Douille positive (rouge)
8 Chambre de trop-plein côté oxygène

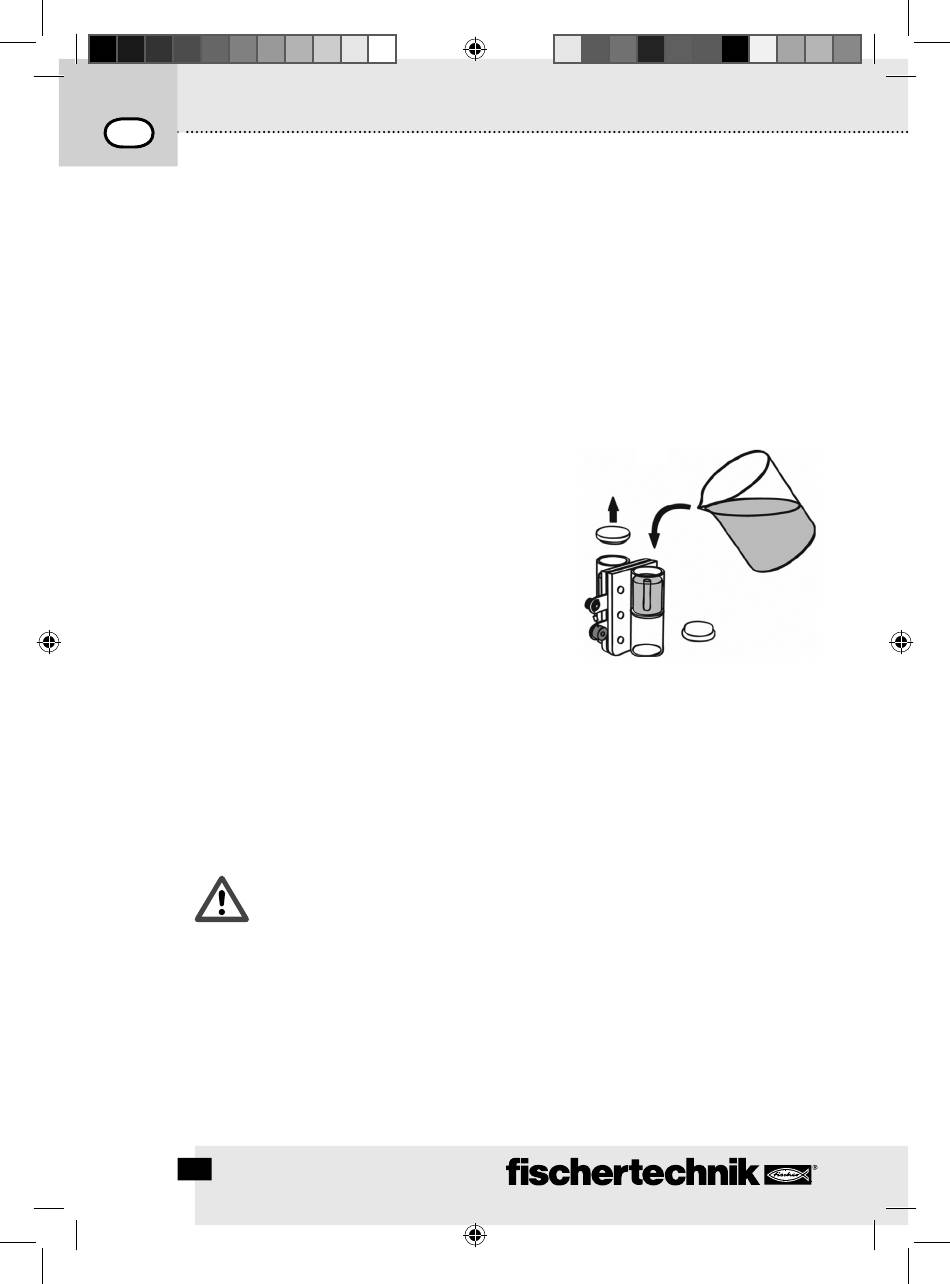

Remplissage d'eau distillée de la cellule électrochimique
Pour ce faire, posez la cellule électrochimique sur une assiette plate avec les bouchons contre-haut.
Retirez ensuite les deux bouchons. Remplissez les deux réservoirs cylindriques jusqu'au bord
supérieur des petits tubes (qui se situent à l'intérieur des cylindres) avec de l'eau distillée.
(Voir Fig. A)
Attention aux dommages matériels :
L'eau du robinet ou d'autres liquides risquent de détériorer la membrane de la cellule
électrochimique durablement.
Cognez la cellule électrochimique avec précaution sur la table, afi n que l'eau puisse mieux
circuler autour de la membrane et des plaques métalliques de captage du courant.
Ajoutez encore un peu d'eau, jusqu'à ce qu'elle parcourt les petits tubes. Ensuite, vous pouvez
refermer les réservoirs cylindriques à l'aide des bouchons. Veillez à ce qu'il n'y ait pas d'air
enfermé dans le réservoir cylindrique. Une petite bulle d'air ne cause habituellement pas de
problèmes et vous pouvez la négliger de ce fait.
28
3 HKC_F.indd 28 3 HKC_F.indd 28
C K M '
E L L I T O D E D E M P L O I
(Fig. A)
