• Por una parte la célula de combustible reversible puede ser empleada como un así llamado
electrolizador, para generar a partir de agua destilada, hidrógeno y oxígeno. Este procedi-
miento se lo conoce como electrólisis. El hidrógeno y el oxígeno se almacena en cilindros
acumuladores.
• Por otra parte, con la célula de combustible reversible se puede generar energía eléctrica a
través de la reacción del hidrógeno almacenado con el oxígeno almacenado.
Servicio de la célula de combustible
Descripción sobre la célula de combustible (véase fi g. 1 en página 3).
1 Cámara de desbordamiento Lado de hidrógeno
2 Cilindro acumulador de hidrógeno
3 Tapón Lado de hidrógeno
4 Cilindro acumulador de oxígeno (no visible en la fi gura)
5 Hembrilla negativa (negra)
6 Diodo de protección
7 Hembrilla positiva (roja)
8 Cámara de desbordamiento Lado de oxígeno

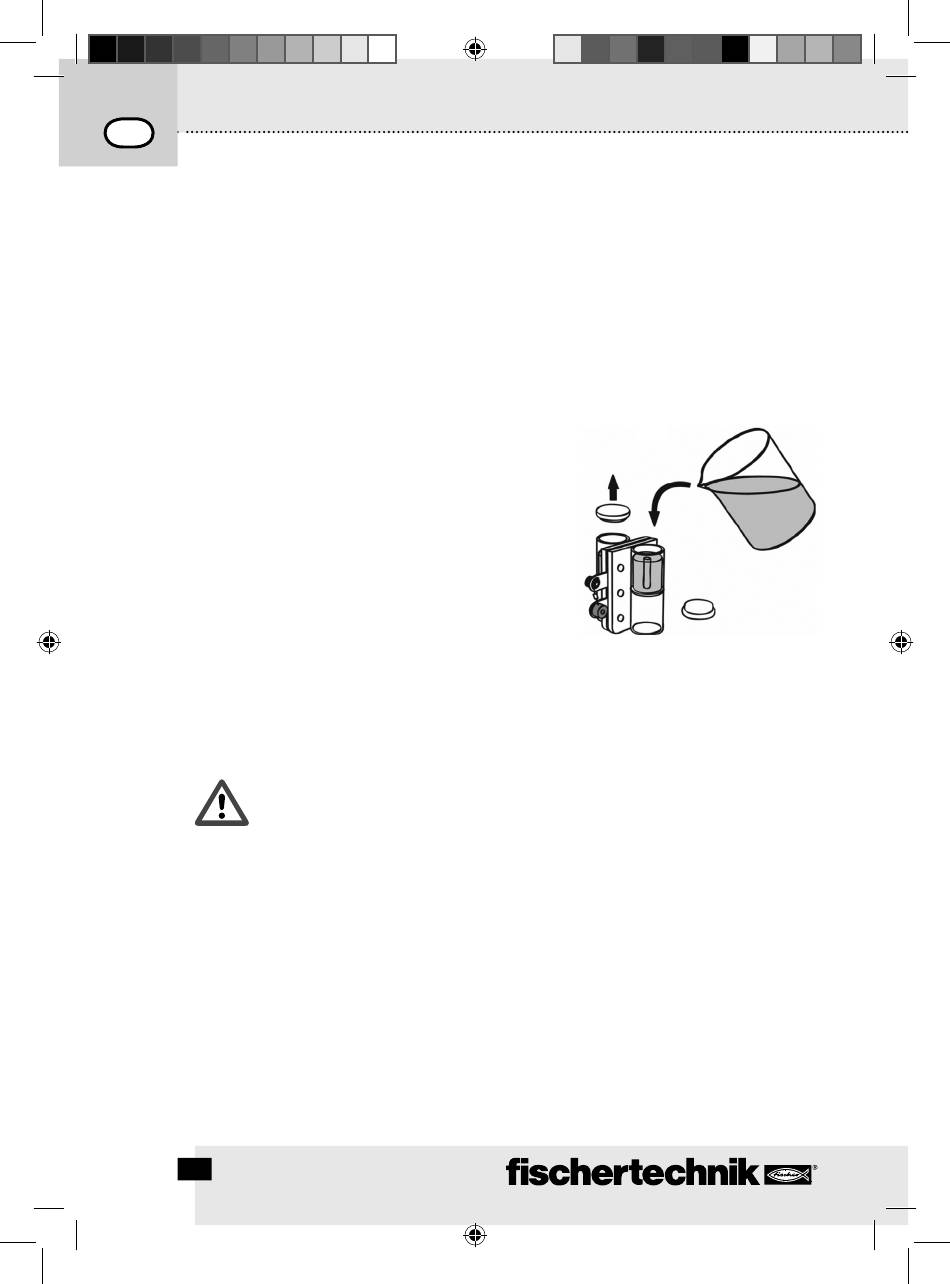

Cargar la célula de combustible con agua destilada
Para ello colocas la célula de combustible con el tapón hacia arriba sobre un plato llano. A conti-
nuación extraes ambos tapones. Carga con agua destilada ambos cilindros de acumulación hasta el
borde superior de los pequeños tubos (estos se encuentran en el interior del cilindro). (Véase fi g. A).
Precaución, daño de material posible:
Agua de grifo u otros líquidos le confi eren daños permanentes a las membranas de
la célula de combustible.
Para que el agua pueda fl uir mejor alrededor de la membrana y las placas de metal de extrac-
ción de corriente, golpea ligeramente la célula de combustible sobre la mesa.
Carga aún un poco más de agua, sólo tanto hasta que fl uya a través de los pequeños tubos.
Ahora puedes volver a cerrar nuevamente el cilindro acumulador con el tapón. Observa en este
caso, que no quede nada de aire ocluído en el cilindro acumulador. Una pequeña burbuja de
aire no causa problemas y puede ser desestimada.
En caso que la célula de combustible hace tiempo que no haya sido utilizada, aguarda unos 10
minutos, para que la membrana se impregne sufi cientemente. Finalmente la célula de combus-
tible se vuelve a dar vuelta.
48
5 HKC_E.indd 48 5 HKC_E.indd 48
C K M
E L L I T A N U A L D E I N S T R U C C I O N E S
(Fig. A)
