Waterstof en zuurstof genereren (elektrolyse)
De brandstofcel mag alleen met een gelijkspanning tussen 1,4 en 2 volt worden gebruikt.
Doe voorzichtig in verband met mogelijke materiaalschade:
Door een te hoge spanning kan de membraan van de brandstofcel beschadigd raken.
De brandstofcel mag in geen geval op een 9 V-voeding van fi schertechnik worden
aangesloten.
De in de Hydro Cell Kit opgenomen zonne-energiemodule bestaat uit twee zonnecellen die in
serie zijn geschakeld. De zonne-energiemodule levert zonder belasting een maximale spanning
van 1,2 V (nullastspanning). Omdat deze spanning onvoldoende is voor de elektrolyse, heb je
een tweede zonne-energiemodule uit de bouwdoos Profi Oeco Tech nodig.
Schakel de beide zonne-energiemodules (art.nr. 136239) in serie en sluit ze aan op de brand-
stofcel (zie afb. 2 op pagina 3). De beide zonne-energiemodules leveren nu, afhankelijk van de
lichtsterkte, een spanning van 1,4 – 1,8 volt.
Tip: ben je in het bezit van de bouwdoos „Profi Oeco Power"? Dan kun je de zonnecellen
daarvan gebruiken en de zonne-energiemodule van de Hydro Cell Kit. Schakel ze in serie en
sluit alles op de brandstofcel aan (1x zonne-energiemodule art.nr. 136239, 2x zonnecellen art.nr.
62567. Zie afb. 4 op pagina 101). Ook daarmee wordt een spanning van 1,4 – 1,8 volt bereikt.
Zodra de zonne-energiemodule c.q. zonnecellen door voldoende zonlicht of een geschikte
lichtbron worden verlicht, begint het genereren van waterstof en zuurstof. De gassen worden
in de desbetreffende voorraadcilinders opgeslagen. Het water wordt in de erboven liggende
overloopkamers gedrukt.

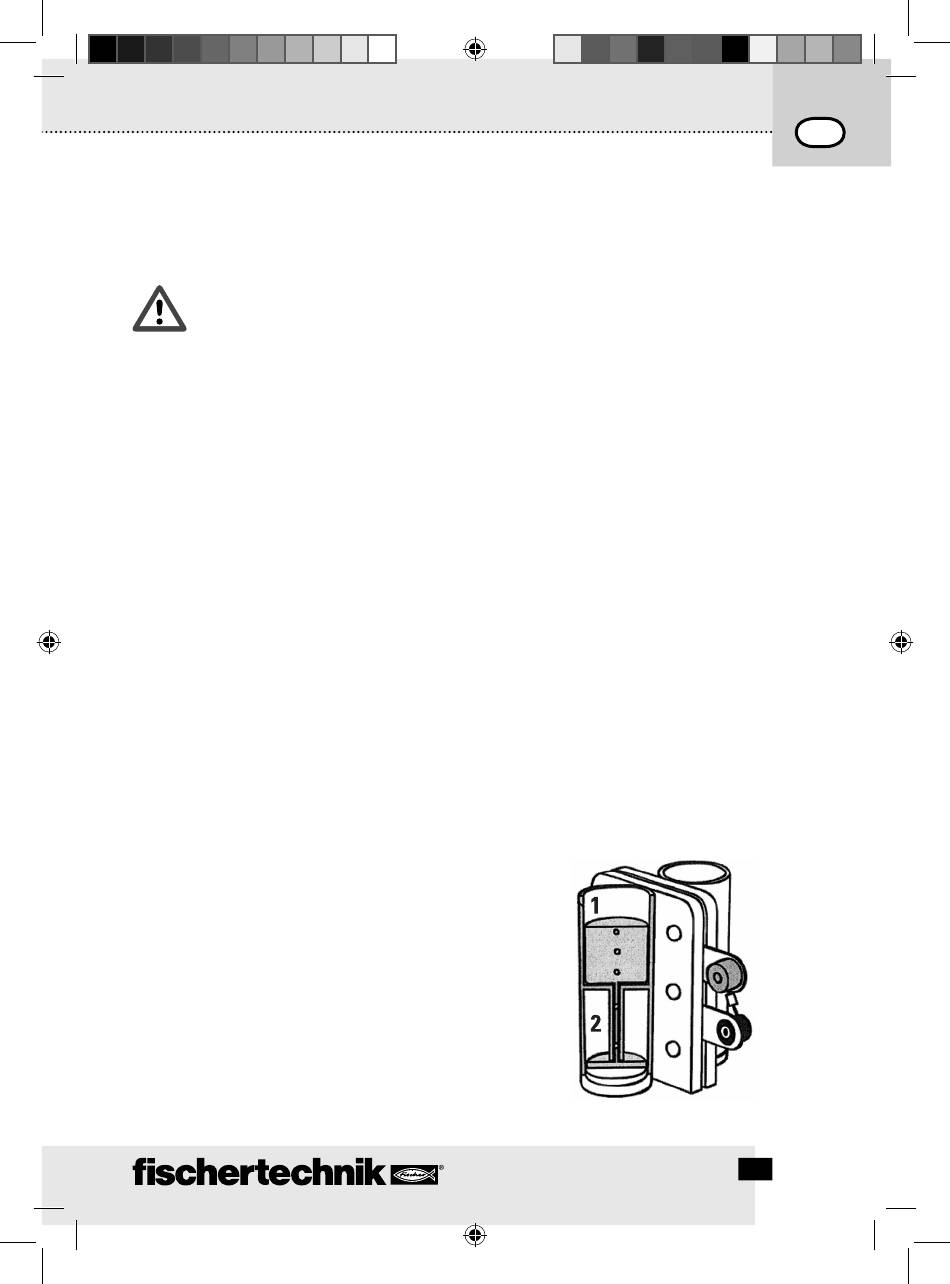

De brandstofcel is helemaal „opgeladen", als al het water uit de
waterstof-voorraadcilinder (2) in de erboven liggende over-
loopkamer (1) is gedrukt. Dit proces duurt ca. 15 – 60 minuten,
afhankelijk van de sterkte van het licht.
Je kunt de brandstofcel nu loskoppelen van de zonne-energiemo-
dules. Het genereren van waterstof en zuurstof stopt dan.
