• Por um lado, a célula a combustível reversível pode ser utilizada como um denominado
aparelho de eletrólise, para gerar hidrogênio e oxigênio a partir de água destilada. Este
processo é denominado eletrólise. O hidrogênio e o oxigênio são armazenados em cilindros
acumuladores.
• Por outro lado, pode ser gerada energia elétrica com a célula a combustível reversível atra-
vés da reação do hidrogênio acumulado com o oxigênio acumulado.
Funcionamento da célula a combustível
Descrição sobre a célula a combustível (ver a fi g.1 na página 3).
1 Câmara de extravasamento lado do hidrogênio
2 Cilindro acumulador de hidrogênio
3 Bujão lado do hidrogênio
4 Cilindro acumulador de oxigênio (na fi g. não visível)
5 Plugue negativo (preto)
6 Díodo de proteção
7 Plugue positivo (vermelho)
8 Câmara de extravasamento lado do oxigênio
Preencher a célula a combustível com água destilada
Para isso, colocar a célula a combustível com o bujão para cima sobre um prato plano. A seguir,
remover ambos os bujões. Encher os dois cilindros acumuladores até a borda superior dos tubos
pequenos (estes se encontram no interior dos cilindros) com água destilada. (Ver fi g. A).
Cuidado, danos materiais possíveis:
Água da torneira ou outros líquidos causam danos irreversíveis na membrana da
célula a combustível.
Para que a água possa fl uir melhor ao redor da membrana e das placas metálicas receptoras de
corrente, bater levemente a célula a combustível sobre a mesa.
Adicionar ainda um pouco de água, somente o bastante até que ela fl ua através dos tubos pe-
quenos. Agora, os cilindros acumuladores podem ser fechados com os bujões. Observar, nesta
ocasião, para que nenhum ar fi que ocluído nos cilindros acumuladores. Uma pequena bolha de
ar não ocasiona nenhum problema e pode ser negligenciada.
Caso a célula a combustível não tenha sido usada a muito tempo, esperar aprox. 10 minutos para que a
membrana seja embebida sufi cientemente. Por fi m, a célula a combustível é desvirada novamente.
58
6 HKC_P.indd 58 6 HKC_P.indd 58
C K I
E L L I T N S T R U Ç Õ E S D E O P E R A Ç Ã O

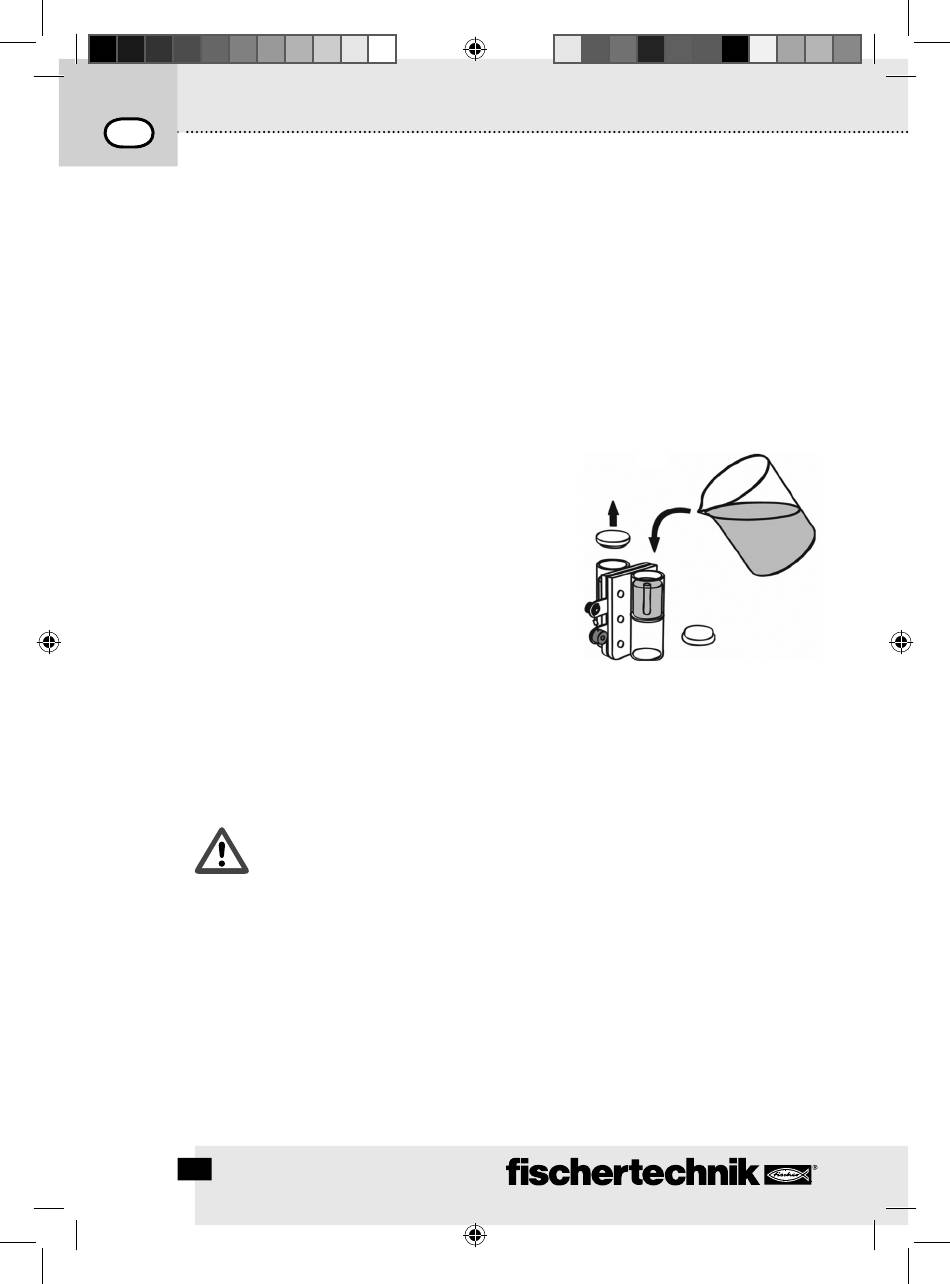

(Fig. A)
