Gerar hidrogênio e oxigênio (eletrólise)
A célula a combustível deve ser alimentada com uma tensão contínua entre 1,4 e 2 Volt.
Cuidado, danos materiais possíveis:
Através de uma tensão muito elevada, a membrana de célula a combustível pode ser
destruída. A célula a combustível não deve ser conectada, de maneira nenhuma,
numa alimentação de corrente elétrica fi schertechnik de 9 V.
O módulo solar incluído no Hydro Cell Kit é constituído de duas células solares, que estão
conectadas em série. O módulo solar fornece sem sobrecarga, no máximo, uma tensão de
1,2 V (tensão em vazio). Como esta tensão não é sufi ciente para a eletrólise, irá necessitar um
módulo solar adiciona do Profi Oeco Tech.
Conectar ambos os módulos solares (art.no. 136239) em série e conectá-los na célula a
combustível (ver a fi g. 2 na página 3). Os dois módulos solares fornecem agora, dependendo a
intensidade luminosa, uma tensão de 1,4 – 1,8 Volt.
Dica: É possuidor de um módulo „Profi Oeco Power"? Poderá utilizar as suas células solares e
o módulo solar do Hydro Cell Kit. Conectá-los em série e conectar tudo na célula a combustível
(1x módulo solar, art.no. 136239, 2x células solares, art.no. 62567. Ver a fi g. 4 na página 101).
A tensão atinge também, com isso, de 1,4 – 1,8 Volt.
Logo que os módulos solares, respect., células solares sejam iluminadas com luz solar
sufi ciente ou uma fonte de luz adequada, inicia a geração de hidrogênio e oxigênio. Os gases
são armazenados nos cilindros acumuladores correspondentes. A água é comprimida para as
câmaras de extravasamento opostas.

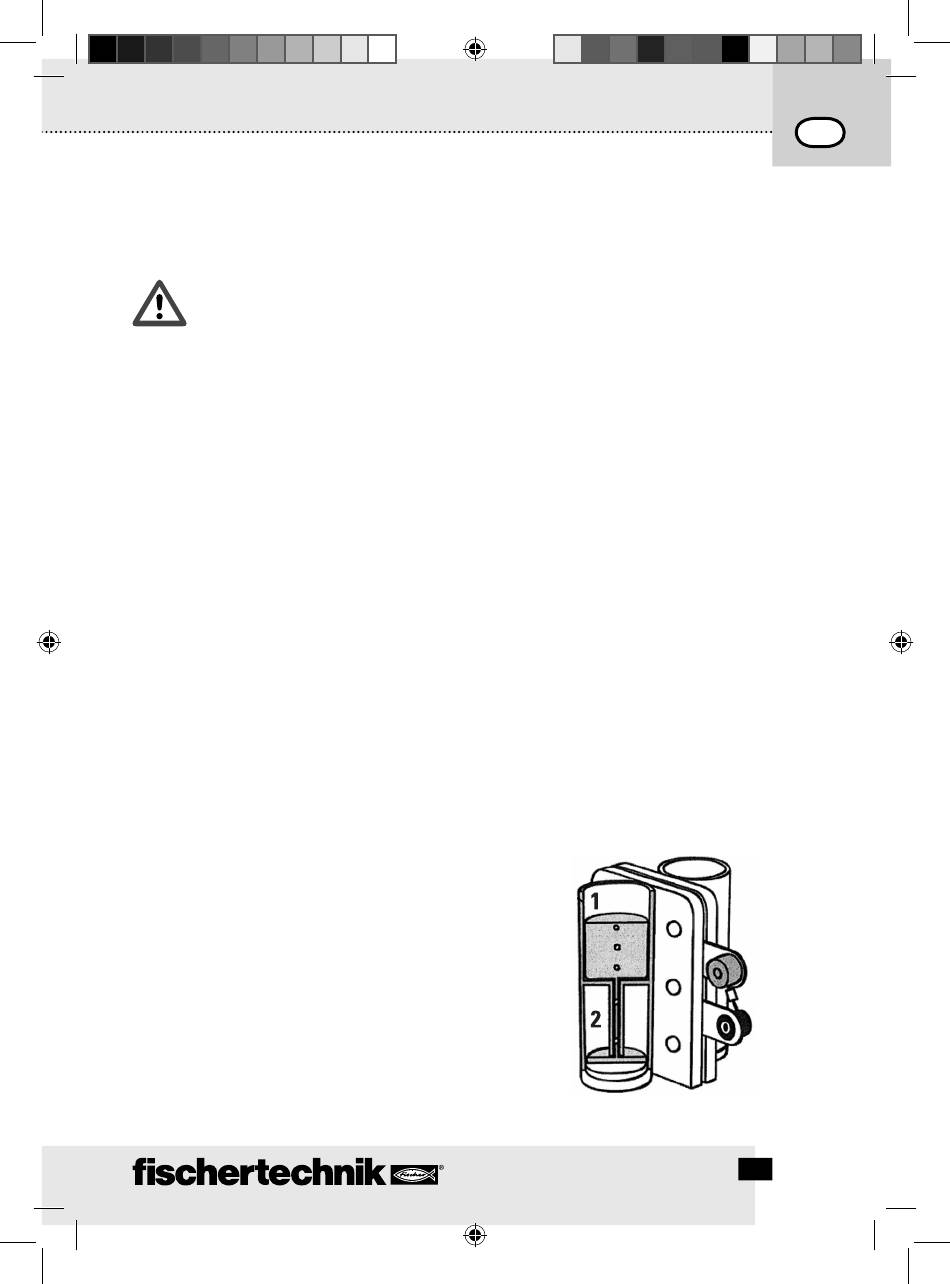

A célula a combustível é completamente „carregada", quando
toda a água tiver sido expulsa do cilindro acumulador de hidro-
gênio (2), indo para a câmara de extravasamento (1) oposta. Este
processo dura aprox. 15 – 60 minutos, dependendo da intensidade
da iluminação.
Agora, poderá separar a célula a combustível dos módulos sola-
res. A geração de hidrogênio e oxigênio é, com isso, paralisada.
