3 ANBAU DES FIXPACK PACKERS AN DEN PFLUG
Der FixPack kann an 3- und 4-furchige Pflüge der Typen Lemken Vari-Opal 120,
121, 140, 141 und 160; Lemken Vari-Opal HX 120 und 121; Lemken Vari-
EurOpal 7, 8 und 9 und Lemken EurOpal 7 und 8 angebaut werden. Er kann
nicht an die Pflüge angebaut werden, die mit zentraler Düngereinlegerverstellung
ausgerüstet sind.
Der Anbau des FixPack Packers darf nur mit am Traktor angebauten und
vollständig abgesenktem Pflug erfolgen.
3.1 Anbau der Konsole

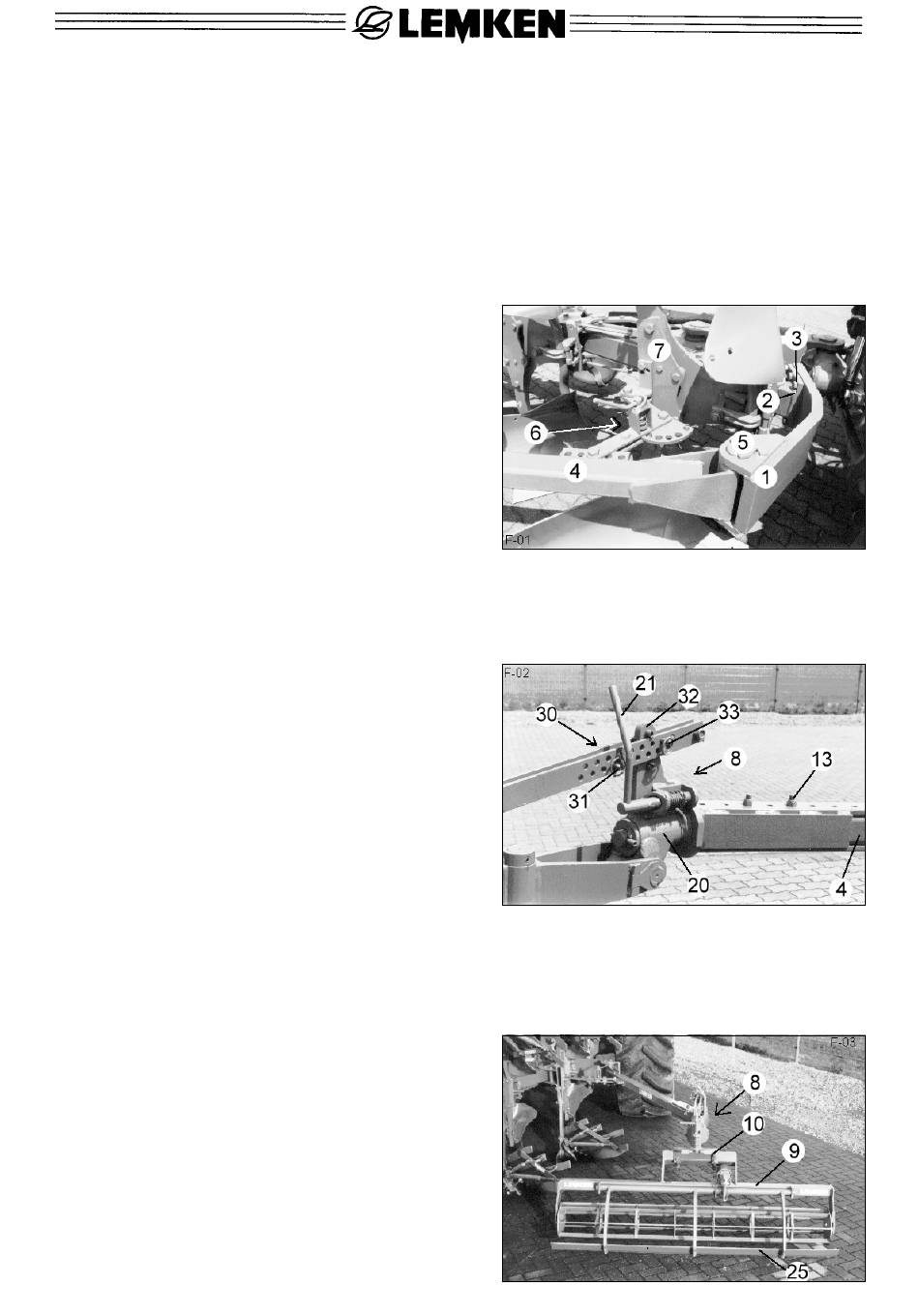

Die Konsole (1) wird vorne an die
Flanschplatte (2) des Pflugrahmens ange-
schraubt. Vor Aufschrauben der Muttern
(3) muß etwas Loctite auf das Gewinde
aufgetragen werden. Die Muttern sind
danach mit 260 Nm anzuziehen.
3.2 Anbau des Armes an die Konsole
(falls noch nicht angebaut)
Der Arm (4) wird mit Hilfe des Bolzens (5) an die Konsole (1) angebaut. Bolzen
(5) sichern.
3.3 Verstellschere
Die Verstellschere (6) wird wie in der
Abbildung dargestellt an die vorderste
Halmkonsole
(7)
schraubt.
Befestigungsschrauben
fältig anziehen.
Achtung: Vor Anbau der Verstellschere
(6) an einen Vari-Opal oder Vari-EurOpal
muß dieser auf die schmalste Arbeitsbreite
pro Körper eingestellt werden!
3.4 Anbau der Stelleinrichtung (falls noch nicht angebaut)
Die Stelleinrichtung (8) wird so an den Arm (4) angeschraubt, daß die Walze (9)
während der Arbeit zwischen dem 2. und 3. Körper des Pfluges läuft.
3.5 Anbau der Walze an die Stelleinrich-
tung (falls noch nicht angebaut)
Die Walze (9) wird mit ihrem Rahmen
mittels Klemmschrauben (10) an die Stel-
leinrichtung (8) geklemmt.
Alle Schrauben und Muttern müssen
sorgfältig angezogen werden.
8
des
Pfluges
ange-
sorg-
