3. ATTELAGE DU ROULEAU PACKER FIXPACK SUR LA CHARRUE
Le FixPack peut être attelé sur les charrues Lemken 3 socs et 4 socs, types Va-
ri-Opal 120, 121, 140, 141 et 160; Vari-Opal HX 120 et 121; Vari-EurOpal 7, 8 et
9 ainsi que sur les EurOpal 7 et 8. Il ne peut pas être attelé sur les charrues,
équipées du réglage centralisé des rasettes.
N'atteler le FixPack qu'avec la charrue attelée sur le tracteur et complète-
ment abaissée.

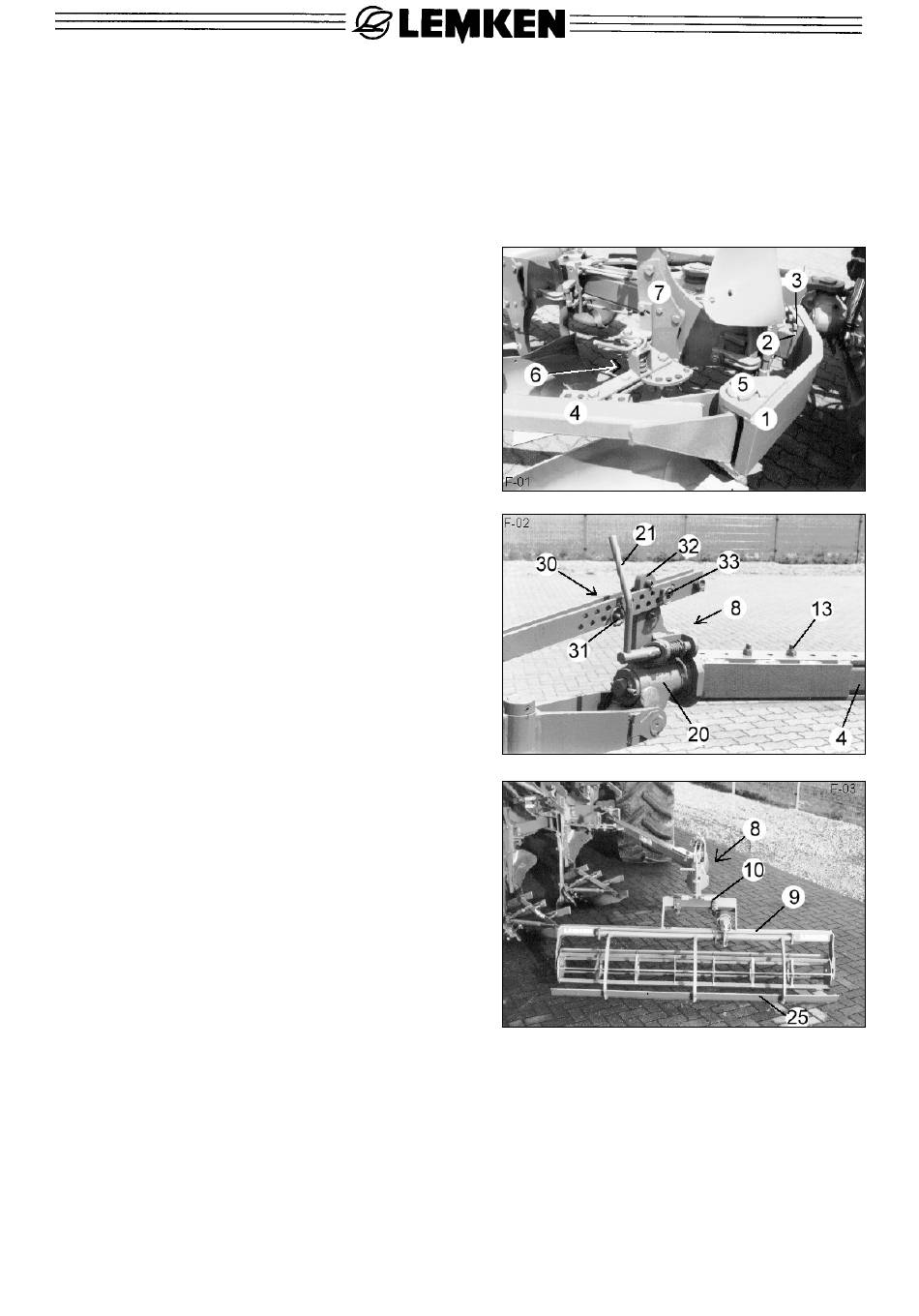

3.1 Montage de la console
Visser la console (1) à l'avant sur la
plaque d'adaptation (2) du châssis. Avant
de visser les écrous (3) ajouter un peu de
Loctite sur le filetage. Serrer ensuite les
écrous avec un couple de 260 Nm.
3.2 Montage du bras sur la console (si
ce n'est déjà fait)
Monter le bras (4) sur la console (1) à
l'aide de l'axe (5). Bloquer l'axe (5).
3.3
Dispositif d'ajustage
Visser le dispositif d'ajustage (6) sur la
première console d'étançon (7) de la
charrue, comme indiqué sur l'image. Bien
serrer les boulons de fixation.
Attention! Sur les charrues Vari-Opal ou
Vari-EurOpal il faut aligner la
largeur de travail par corps sur
la plus petite, avant de monter
le dispositif d'ajustage (6).
3.4
Fixation du dispositif de réglage
(si ce n'est déjà fait)
Visser le dispositif de réglage (8) sur le
bras (4) de façon à ce que pendant le
travail, le rouleau (9) se déplace entre le
2ème et 3ème corps de la charrue.
3.5
Fixation du rouleau sur le dispositif de réglage (si ce n'est pas déjà
fait)
Assujettir le rouleau (9) au moyen de son châssis et à l'aide des boulons de ser-
rage (10) sur le dispositif de réglage (8). Bien serrer tous les boulons et écrous.
32
