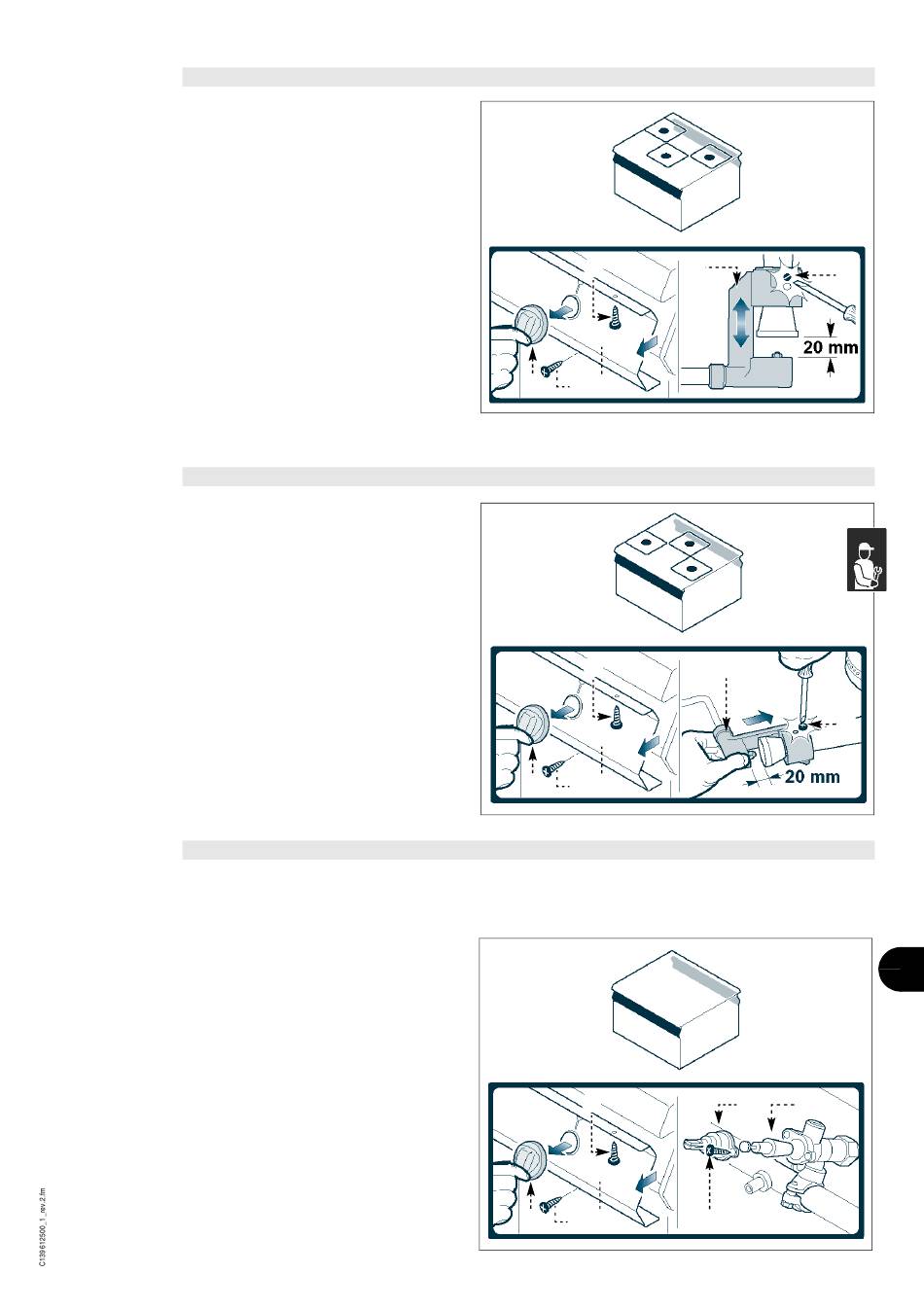

REGULACIÓN AIRE PRIMARIO QUEMADOR DE PLANO (7KW)
Para efectuar esta operación, aplicar las siguientes in-
strucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar los pan-
eles de mando (B).
4 - Extraer el tornillo (D).
5 - Regular la posición del soporte quemador (E), de-
jándolo a una distancia de 20 mm y enroscar el tor-
nillo (D).
6 - Una vez concluida la operación, reinstalar los pan-
eles de mando (B) y los mandos (A).
REGULACIÓN AIRE PRIMARIO QUEMADOR DE PLANO (10KW)
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar los
paneles de mando (B).
4 - Extraer el tornillo (D).
5 - Regular la posición del soporte quemador (E),
dejándolo a una distancia de 20 mm y enroscar
el tornillo (D).
6 - Una vez concluida la operación, reinstalar los
paneles de mando (B) y los mandos (A).
ENGRASAR DEL GRIFO GAS
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar los
paneles de mando (B).
4 - Desenroscar los tornillos (D) y extraer el casquete
(E).
5 - Extraer el cono (F).
6 - Limpiar el cono (F) y también su alojamiento.
7 - Aplicar grasa en el cono (F), volver a instalarlo
en su alojamiento y gírelo varias veces.
8 - Extraer el cono (F) a fin de eliminar el exceso
de grasa.
9 - Reinstalar el cono (F) y la cúpula (E).
10 - Reinstalar los paneles de mando (B) y los man-
dos (A).
C
A
C
B
C
A
C
B
C
A
C
B
- 21 -
E
D
IDM-39612101900.tif
E
D
IDM-39612102000.tif
E
F
D
IDM-39612102100.tif
Español
