Seite 1
Die Missachtung der Anleitungen hat den Verfall der vom Hersteller gewährten Garantie zur Folge. Le non respect des instructions entraîne l’invalidation de la garantie du fabricant. La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante. PIASTRE ELETTRICHE 1N1PE4EV ELECTRIC PLATES 1T1PE4EV PLATTEN-ELEKTROKOCHHERD 1N1PE4EL PLAQUES ÉLECTRIQUES...
Seite 34
Vorsicht - Achtung Wichtig Stellen Sie jeden Tag durch Kontrollen sicher, Verwenden Sie keine Produkte, die Stoff e en- dass die Sicherheitsvorrichtungen fachgerecht thalten, welche für die menschliche Gesun- installiert sind und einwandfrei funktionieren. dheit schädlich und gefährlich sind (Lösemit- tel, Benzin, usw.).
Seite 35
INHALTSVERZEICHNIS ALLGEMEINES ..........2 ANWEISUNGEN UND WARNHINWEISE FÜR DEN LESER .
ALLGEMEINES ANWEISUNGEN UND WARNHINWEISE FÜR DEN LESER Konsultieren Sie das Sachregister, das am An- Dieses Handbuch enthält alle notwendigen Infor- fang des Handbuchs zu fi nden ist, um leichter mationen für unterschiedliche Benutzer, d.h. für unter bestimmten Themen von besonderem alle Nutzer des Geräts.
KUNDENDIENST ANFORDERN Bei Rückfragen wenden Sie sich bitte an die Handelsvertretungen oder den Hauptsitz des Unternehmens Angelo Po, die entsprechenden Kontaktdaten sind auf der Webseite http://www. angelopo.com unter „Kontakt“ zu fi nden. Geben Sie bei jedem Kontakt mit dem Kunden-...

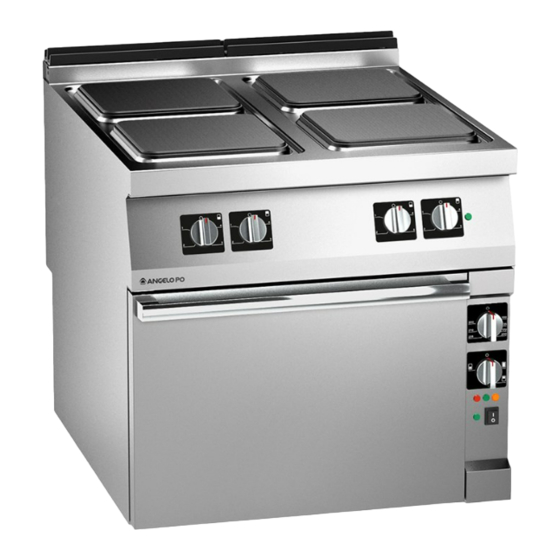

TECHNISCHE INFORMATIONEN ALLGEMEINE BESCHREIBUNG DES GERÄTS Die Elektro-Kochplatten, die im Folgenden als Das Gerät wird bedarfsabhängig in verschiede- Gerät bezeichnet werden, wurden für den Ge- nen Versionen hergestellt. brauch in Restaurantbetrieben zum indirekten Garen von Speisen projektiert und konstruiert. Hauptorgane Kochplatte: aus Gusseisen.
SICHERHEITSVORRICHTUNGEN Das Gerät wird zwar mit sämtlichen planmäßi- gen Sicherheitsvorrichtungen geliefert, es kann jedoch notwendig sein, während Instal- lation und Anschluss ggf. weitere ergänzende Maßnahmen zu ergreifen, um den Anforderun- gen der einschlägigen geltenden Gesetze zu entsprechen. Sicherheitsthermostat: unterbricht die Stromversorgung des Backofens bei Überhitzung.
SICHERHEIT ANWEISUNGEN UND WARNHINWEISE FÜR DIE SICHERHEIT Der Hersteller hat bei Entwicklung und Ferti- gesetzlich vorgeschriebene Ausbildung erfor- gung dieses Produkts besondere Sorgfalt auf dern, dürfen ausschließlich von entsprechend Aspekte verwendet, die eine Gefahr für die Si- ausgebildetem bzw. zugelassenem Personal mit cherheit und die Gesundheit der Personen, die nachweislicher Erfahrung in dem betreff endem dieses Gerät handhaben, hervorrufen können.
Vorsicht - Achtung Vorsicht - Achtung Der Boden in der Nähe des Gerätes könnte Den Schornstein nicht verstellen, um einen rutschig sein. übermäßigen Temperaturanstieg der Bautei- le und der Verbrennungspodukte über die zulässigen Grenzen hinaus zu verhindern. Wichtig Die erforderlichen Anschlüsse (Wasser, Elektrizität und Gas) dürfen ausschließlich von entsprechendem Fachpersonal gemäß...
GEBRAUCH UND BETRIEB ANWEISUNGEN UND WARNHINWEISE FÜR DIE BEDIENUNG UND BETRIEB Wichtig Die Anwender müssen nicht nur befugt und Vor dem Gebrauch sicherstellen, dass die Si- angemessen informiert, ausgebildet und ge- cherheitsvorrichtungen ordnungsgemäß in- schult sein sondern ggf. auch beim ersten Ein- stalliert und funktionsfähig sind.
Seite 43
Schalter der Heizwiderstände: zum Ein- Thermostat-Kontrollleuchte: Sie signali- und Ausschalten der Heizwiderstände des siert die Auslösung des Sicherheitsthermo- Backofens. staten. Schalter Temperatureinstellung: zum Ein- L) Ofenbelüftungsschalter: zum Ein- und stellen der Temperatur im Backofen. Ausschalten der Ofenbelüftung (nur für Version 1*1PE4EV). Kontrollleuchte Temperatur: Sie signalisiert die Heizphasen des Backofens.
EIN- UND AUSSCHALTEN DER KOCHPLATTE Zündung Bei der ersten Einschaltung eine Vorheizphase der Kochplatten ca. 4 Minuten mit maximaler Leistung und ohne Kochtöpfe ausführen. Das Gerät mit seinem Trennschalter an das Hauptstromnetz anschließen. Den Schalter (A) in die Stellung 1 drehen, um die Kochplatte auf die maximale Leistung einzuschalten.
LÄNGERER STILLSTAND DES GERÄTS Verfahren Sie folgendermaßen, falls das Gerät Tragen Sie eine hauchdünne Schicht Le- längere Zeit nicht eingesetzt werden soll. bensmittelöl auf die Edelstahlfl ächen auf. Das Gerät mit seinem Trennschalter vom Führen Sie sämtliche Wartungsarbeiten aus. Hauptstromnetz trennen. Das Gerät mit einer Schutzhülle abdecken;...
WARTUNG ANWEISUNGEN UND WARNHINWEISE FÜR DIE WARTUNG Sorgen Sie dafür, dass das Gerät im Zustand Außerdem muss garantiert sein, dass wäh- maximaler Leistungsfähigkeit bleibt, indem Sie rend der Wartungseingriff e der Bediener im- die vom Hersteller vorgesehenen planmäßigen mer in der Lage ist, sicherzustellen, dass der Wartungsarbeiten ausführen.
– Behandeln Sie die Edelstahlfl ächen vorsichtig, – Essensreste müssen so schnell wie möglich um sie nicht zu beschädigen. Insbesondere entfernt werden, bevor sie eintrocknen und sollte der Gebrauch von ätzenden Produkten, hart werden. Scheuermitteln und spitzen Gegenständen – Entfernen Sie die Kalkablagerung, die sich auf vermieden werden.
Handelsvertretungen oder den Hauptsitz Einige dieser Probleme können vom Benutzer des Unternehmens Angelo Po, die entspre- selbst behoben werden; alle anderen erfor- chenden Kontaktdaten sind auf der Websei- dern präzise Fachkenntnisse oder besondere te http://www.angelopo.com unter „Kontakt“...
Die Missachtung der Anleitungen hat den Verfall der vom Hersteller gewährten Garantie zur Folge. Le non respect des instructions entraîne l’invalidation de la garantie du fabricant. La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante. PIASTRE ELETTRICHE 1N1PE4EV ELECTRIC PLATES 1T1PE4EV 1N1PE4EL 1T1PE4EL ISTRUZIONI PER L’...
Seite 110
SCHEMA ELETTRICO (1*1PE4EV_400V3N) - ELECTRIC DIAGRAM (1*1PE4EV_400V3N) - III -...
Seite 112
SCHEMA ELETTRICO (1*1PE2EV_230V3) - ELECTRIC DIAGRAM (1*1PE2EV_230V3) - V -...
Seite 114
SCHEMA ELETTRICO (1*1PE4EL_400V3N) - ELECTRIC DIAGRAM (1*1PE4EL_400V3N) - VII -...
Seite 116
SCHEMA ELETTRICO (1*1PE2EL_230V3) - ELECTRIC DIAGRAM (1*1PE2EL_230V3) - IX -...
Seite 118
Angelo Po Grandi Cucine S.p.A. con socio unico - Sede Centrale s.s. Romana Sud 90/F - 41012 Carpi (Mo) - Italy Tel: +39 059 639411 Fax: +39 059 642499 www.angelopo.com IT - È vietata la riproduzione, anche parziale, di questo documento senza il consenso del fabbricante. Egli è impegnato in una politica di continuo mi- glioramento e si riserva il diritto di modifi care questa documentazione senza l’obbligo di preavviso purché...
