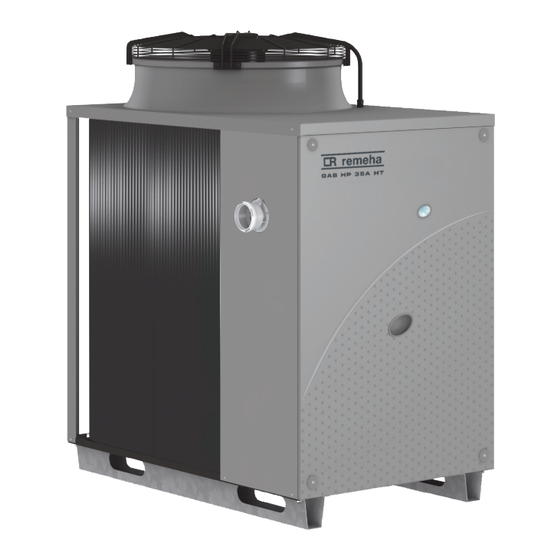

- Seite 1 PL ANUNGSHANDBUCH GAS HP 35A HT LC LUFT-/WASSER-ABSORPTIONSWÄRMEPUMPE...
- Seite 3 Index Kapitel Titel Einheit Einleitung 1.1 Einsatzorte 1.2 BAFA-Förderung Grundlagen/Funktionsweise 2.1 Der Prozessablauf sowie wesentliche Bauteile der Luft-/Wasser-Absorptionswärmepumpe 2.2 Das Wirkprinzip der Gas-Absorptionswärmepumpe Regeln und Normen Übersicht über Gesetze, Verordnungen und technische Regelwerke für Planung/Ausführung/Betrieb Geräteübersicht/-Ansicht/-maße 4.1 Abmessungen 4.2 Mindestabstände 4.3 Frostschutz 4.4 Statik 4.5 Geräusch-/Schallemissionen...
- Seite 5 1 Einleitung Gas betriebene Luft -/Wasser- Absorptionswärmepumpen bieten ein großes Markt potenzial. Unabhängige Experten prognostizieren in den kommen- den Jahren ein Absatzvolumen von rund 10.000 Geräten. Dafür gibt es gute Gründe. Der Brennstoff Gas weist als Wärmeenergie- lieferant im Vergleich zu anderen fossilen Brennstoff en oder elektrischem Strom einen hohen Wärmwert auf und ist relativ günstig sowie einfach zu beschaff en.
- Seite 6 Unterlagen ab. Das Planungshandbuch dient problemlos möglich. als Leitfaden für die einfache und sichere Planung und Auslegung der Remeha Gas- Die Gas HP 35A HT LC ist ausschließlich für die Absorptionswärmepumpe. Aufstellung im Freien (Außenaufstellung) kon- zipiert. Die zulässigen Außentemperaturen, bei...
- Seite 7 Lieferverträge zwischen Betreiber und EVU müssen nicht geändert werden. Die Wartungsarbeiten sind lediglich für Kompo- Die Remeha Gas HP 35A HT LC ist ideal nenten, die bereits aus der Brennwerttechnik geeignet für den Einsatz in: bekannt sind, für die Lösungsmittelpumpe und bedarfsabhängig zur Reinigung des Verdamp-...
- Seite 8 2 Grundlagen/Funktionsweise Bei der Funktionsweise der Gas-Absorptions wärmepumpe handelt es sich um einen Kreisprozess, der je nach Wärmeanforderung beliebig oft wiederholt werden kann. 2.1 Der Prozessablauf sowie wesentliche Bauteile der Luft-/ Wasser-Absorptionswärmepumpe Der Kreisprozess kann in folgende Abschnitte untergliedert werden, wobei mit der zentralen Funktion, der Erwärmung des Wasser-Ammon iak- Gemisches begonnen wird: • ...
- Seite 9 2 Grundlagen/Funktionsweise Vereinfachtes Funktionsschema Remeha Gas-Absorptionswärmepumpe Heizung (4) Kondensator Wärmetauscher (1) Austreiber Q Absorber Reiche Lösung (7) Pumpe Q Gas (5) Expansionsventil Drosselventil Arme Lösung (6) Verdampfer Absorber Quelle 2.2 Das Wirkprinzip der • (4) Kondensator: Gas-Absorptionswärmepumpe Im Verflüssiger überträgt das gasförmige Kältemittel seine Wärme an das Heizwasser...
- Seite 10 3 Regeln und Normen Für die fachgerechte Planung und Erstellung der Wärmepumpenanlage sind folgende Gesetze, Verordnungen und technischen Regelwerke zu beachten. EnEG –Energieeinsparungsgesetz: Nur die Einhaltung dieser Vorschriften und Richtlinien nach dem anerkannten, aktuellen Das Gesetz zur Einsparung von Energie in Stand der Technik gewährleistet die sichere Gebäuden dient der Umsetzung der Richtlinie und reibungslose Planung, Ausführung sowie...
- Seite 11 3 Regeln und Normen EEWärmeG – Erneuerbare-Energien- BImSchV - Bundes-Immissionsschutz- Wärmegesetz: Verordnung: Das Erneuerbare-Energien-Wärmegesetz ist Die Erste Verordnung zur Durchführung des ein deutsches Bundesgesetz, das u. a. den Bundes-Immissionsschutzgesetzes (Verord- Ausbau erneuerbarer Energien im Wärme- und nung über kleine und mittlere Feuerungsan- Kältesektor bei der energetischen Gebäude- lagen vom 26.
- Seite 12 Sie ist für neue Anlagen, die derten Norm-Innenbedingungen einstellen. mit Heizkesseln beheizt werden, anzuwenden. Da die Remeha Gas-Absorptionswärmepumpe DIN 4807 – Ausdehnungsgefäße; nicht als Trennsystem mit Wärmetauscher Begriffe, gesetzliche Bestimmungen; in ein vorhandenes Heizsystem oder eine Prüfung und Kennzeichnung.
- Seite 13 4 Geräteübersicht/-Ansicht/-maße 4.1 Abmessungen Vorder- und Seitenansicht Zeichenerklärung G Gasanschluss Ø ¾” F Anschluss Rücklauf Ø 1¼” F RL Anschluss Vorlauf Ø 1¼” F VL Abstände der Gas- und Wasseranschlüsse Quelldatei: 111010 Montageanleitung englisch GA HP A D-LBR627_A_GAHP-A_Thermea_EN.pdf...
- Seite 14 4 Geräteübersicht/-Ansicht/-maße 4.2 Mindestabstände Bei der Aufstellung der Gas-Absorptionswär- mepumpe sind bestimmte Mindestabstände (siehe Schaubild oben) zu anderen Anlagen- und/oder Gebäudeteilen einzuhalten. Die Gas-Absorptionswärmepumpe Gas HP 35A HT LC ist ausschließlich für die Außenaufstell- Die Einhaltung der Mindestabstände dient ung zugelassen und darf nicht in Innenräumen neben dem Brandschutz und der Gewährleis- installiert sowie betrieben werden.
- Seite 15 Geräuschquelle. und feuerfesten Fläche, die dem Gerätegewicht standhält, aufgestellt werden. Es empfiehlt sich, einen Laufsteg um die Wärmepumpe Gas HP 35A HT LC Geräuschpegel db(A) herum anzulegen. Bei einer Aufstellung auf Flachdächern, ist die Statik zu prüfen, ob das Gerätegewicht und gegebenenfalls das...
- Seite 16 4 Geräteübersicht/-Ansicht/-maße Ein unabhängiges Lärmgutachten zur Ermittlung des Immissionspegels der Gas- Absorptionswärmepumpe HP 35A HT LC in einem allgemeinen Wohngebiet kommt zu dem Ergebnis, dass an allen Immissionspunkten sowohl im Tages- als auch im Nachtzeitraum alle Immissionsrichtwerte deutlich unterschrit- ten und damit eingehalten werden. Dennoch sollte die Aufstellung des Gerätes in bestimmten Positionen (Gebäudeecken usw.) vermieden werden, da die Geräusche...
- Seite 17 5 Planungshinweise Die Planungshinweise geben einen Überblick über die wichtigsten, relevanten Installations- und Montage- details sowie die Auslegung einer Anlage. 5.1 Kondensatableitung Generell sind die Anschlüsse und die Anbin- dung der Wärmepumpen – ob nun als Einzelan- lage oder in einer Kaskadenkombination – sehr Die Wärmepumpe nutzt ein Brennwertgerät übersichtlich.
- Seite 18 5 Planungshinweise 5.2 Luft-/Abgasführung Luftzufuhr Bei der Wahl des Aufstellungsortes und im Es ist darauf zu achten, dass kein Abgas aus der Wärmepumpe in das Gebäude gelangen Besonderen bei Anlagen mit mehreren Einhei- ten ist zu berücksichtigen, dass pro Einheit kann.
- Seite 19 5 Planungshinweise Hierzu wird die Leistungsgröße des Wärmeer- Die PER-Zahl für die Remeha Gas-Absorptions- zeugers bei Neuerrichtung oder Erneuerung wärmepumpe wurde mit 1,35 unter Prüfbedin- einer Heizungsanlage rechnerisch ermittelt. gungen ermittelt und dokumentiert. Dazu muss zunächst der Wärmebedarf des Gebäudes berechnet werden.
- Seite 20 Trinkwarmwasserspeicher vorzusehen. In der Regel deckt ein Spitzen- lastkessel im Rahmen einer Hybrid-Anlage diesen Bedarf ab. Aber auch die Remeha Gas- Absorptionswärmepumpe kann aufgrund ihrer hohen Vorlauftemperatur von bis zu 60 °C als monovalente Anlage die für die Bereitstellung von Trinkwarmwasser erforderliche Heizenergie zur Verfügung stellen.
- Seite 21 Systemtrenner, sondern entkop- Die Remeha Luft-Wasser-Absorptionswär- pelt die Komponenten der Wärmeerzeugung mepumpe Gas HP 35A HT LC kann sowohl und -verteilung hydraulisch voneinander. mit Erdgas H oder L als auch mit Flüssiggas betrieben werden. Sämtliche für die Erdgas- Als Faustregel für die Größe des Speichers gilt...
- Seite 22 Absorptionswärmepumpen als Kaskaden: • 2er Kaskade mit einer Leistung von 76,8 kW • 3er Kaskade mit einer Leistung von 115,2 kW Die Remeha Gas HP 35A HT LC Kaskaden eine 3er-Kaskade mit drei Wärmepumpen und werden als Module betriebsbereit auf einem einem Spitzelastkessel dar. In der Ausführung feuerverzinkten Stahlrahmen vormontiert und als Solo-Anlage ist die Anschlussmöglichkeit...
- Seite 27 Steuerung der Wärmepumpe die Steuerung der Fremdanlage in der Lage sein, den neuen Wärmeerzeuger zu erkennen Die Gas HP 35A HT LC können pro Einheit durch und die Systemtemperatur zu überprüfen, um sie in das vorhandenen Regelkonzept ein Ein-/Aus-Signal gesteuert werden. Der Anschluss ist in der Montage- und Wartungsan- einzubinden.
- Seite 28 7 Steuern und Regeln 7.3 Anschlusspläne für die iSensePro BUS-Regelung...
- Seite 29 7 Steuern und Regeln...
- Seite 30 7 Steuern und Regeln 7.3 Anschlusspläne für die iSensePro BUS-Regelung...
- Seite 31 8 Technische Daten/Tabellen 8.1 Maximale Nennwärmeleistungen bei unterschiedlichen Betriebspunkten Einheit Gas HP 35A HT LC Maximale Nennwärmeleistung Betriebspunkt A7/35 41,1 Maximale Nennwärmeleistung Betriebspunkt A7/50 38,3 Maximale Nennwärmeleistung Betriebspunkt A7/65 30,0 Maximale Nennwärmeleistung Betriebspunkt A0/50 35,1 Maximale Nennwärmeleistung Betriebspunkt A-7/50 31,5 Maximale Nennwärmebelastung...
- Seite 32 8 Technische Daten/Tabellen Technische Daten Installationsdatum Einheit Daten pro Gestell Anzahl der Gas HP Pumpen n. 2 3 4 5 Ausgangsleistung (A7/W50) kW 70 105 140 175 Belastung (Hi) kW 25,7 51,4 77,1 Gasverbrauch (G20) m 2,72 5,44 8,16 Nominale Durchflussmenge (DT 10 K) Restanhebung (DT 10 K) Wasservolumen 7,75...
- Seite 33 8 Technische Daten/Tabellen 8.2 Wirkungsgrade bei unterschiedlichen Betriebspunkten...
- Seite 34 8 Technische Daten/Tabellen...
- Seite 35 8 Technische Daten/Tabellen 8.3 Druckverlust der Gas-Absorptionswärme- pumpe in Abhängigkeit der Vorlauftemperatur 8.4 Einfluss von Frostmittelbeimischung Einheit Monoethylenglykol Gefrierpunkt Wasser °C Druckverlustanstieg Wirkungsgradverlust...
- Seite 36 Remeha GmbH Rheiner Straße 151 48282 Emsdetten 02572/9161-0 02572/9161-102 info @ remeha.de www.remeha.de...
