REMEHA Confida 40E Installations-, Bedienungs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. REMEHA Anleitungen
  4. Wärmepumpen
  5. Confida 40E
  6. Installations-, bedienungs- und wartungsanleitung

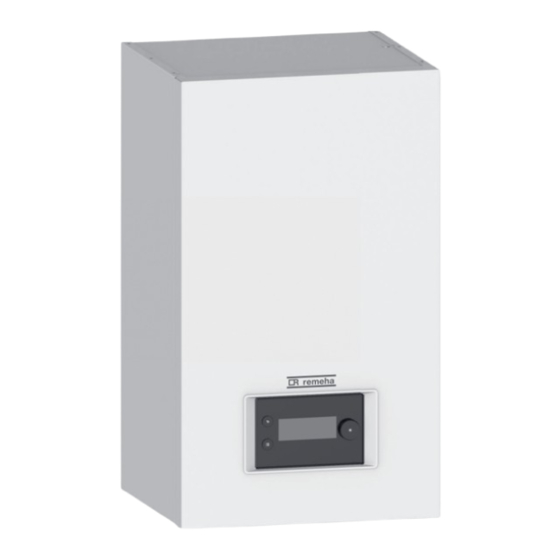

REMEHA Confida 40E Installations-, Bedienungs- Und Wartungsanleitung

Reversible monoblock-luft/wasser-wärmepumpe
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
de

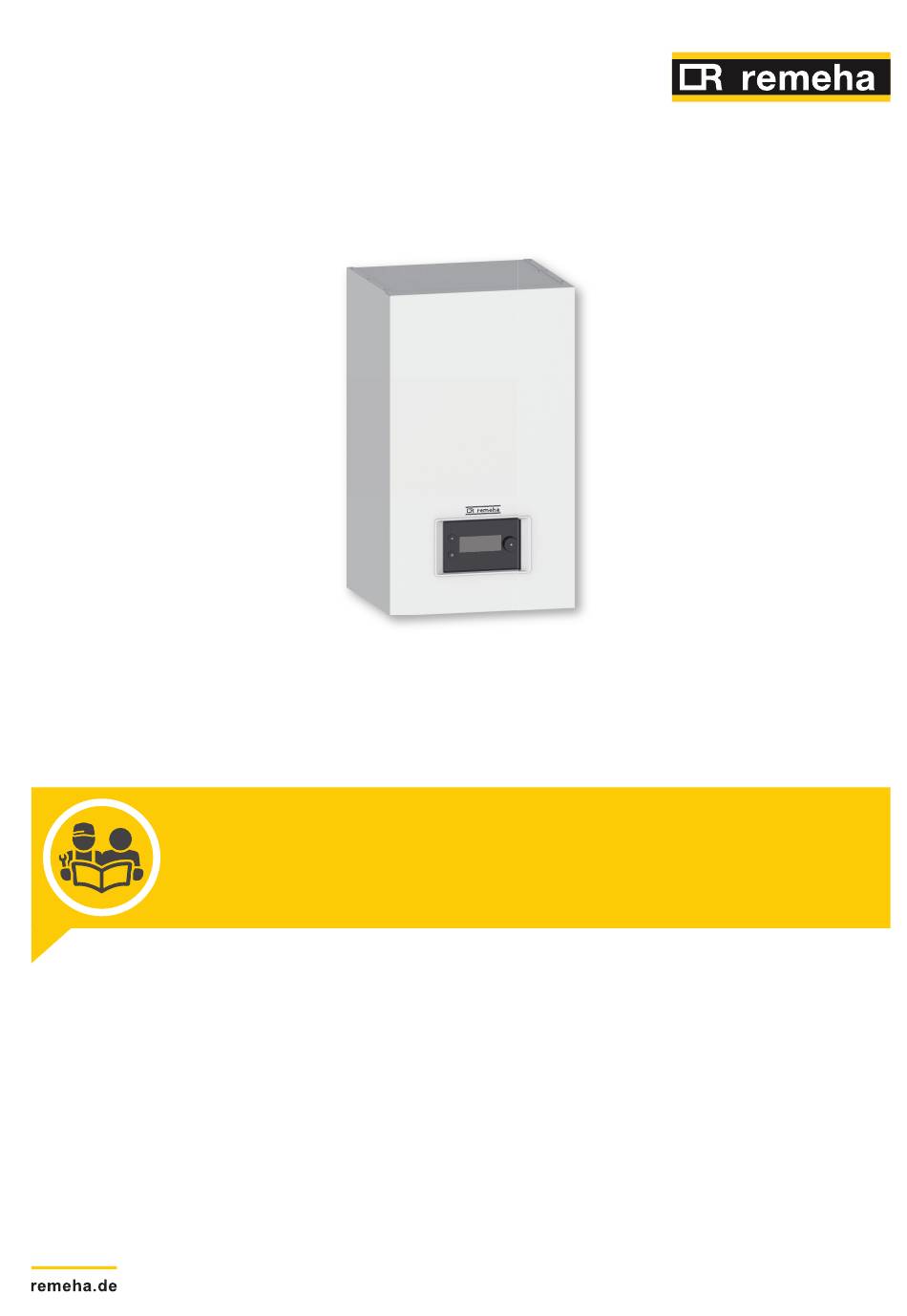

Installations-, Bedienungs- und Wartungsanleitung

Reversible Monoblock-Luft/Wasser-Wärmepumpe
Inneneinheit
Confida 40E
Confida 40H

Werbung

loading

Verwandte Anleitungen für REMEHA Confida 40E

Inhaltszusammenfassung für REMEHA Confida 40E

  • Seite 1 Installations-, Bedienungs- und Wartungsanleitung Reversible Monoblock-Luft/Wasser-Wärmepumpe Inneneinheit Confida 40E Confida 40H...
  • Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ................. .6 Lieferumfang .
  • Seite 3 Inhaltsverzeichnis 6.6.2 Anschluss der elektrischen Kreise ............36 6.6.3 Verlegung der Kabel in der Inneneinheit .
  • Seite 4 Inhaltsverzeichnis 9.1.2 > Fachmann > Anlage einrichten > Zone 1 oder Zone 2 oder Zone 3 ......73 9.1.3 >...
  • Seite 5 17.2 Confida 40E mit Heizelement ........
  • Seite 6 1 Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
  • Seite 7 1 Sicherheitshinweise Eine Verkabelung verwenden, die den Spezifikationen in der Installationsanleitung sowie den örtlichen Vorschriften und Gesetzen entspricht. Die Verwendung von Kabeln, die den Spezifikationen nicht entsprechen, kann zu elektrischen Schlägen, elektrischen Kurzschlüssen, Rauch und/oder Feuer führen. Dieses Gerät muss gemäß den geltenden Installationsnormen an die Schutzerde angeschlossen werden. Der Erdungsanschluss muss vor allen anderen elektrischen Anschlüssen vorgenommen werden.
  • Seite 8 2 Lieferumfang Dem Benutzer die Anlage erläutern Falls Wartungsarbeiten erforderlich sind, den Benutzer auf die Verpflichtung zur Überprüfung und Wartung des Gerätes zur Sicherstellung seiner ordnungsgemäßen Funktion hinweisen Dem Benutzer alle Anleitungen aushändigen Verantwortlichkeiten des Betreibers/der Betreiberin Damit das System optimal arbeitet, müssen folgende Anweisungen befolgt werden: Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen Für Installation und Erstinbetriebnahme eine qualifizierte Fachkraft beauftragen Lassen Sie sich Ihre Anlage von Ihrer Heizungsfachkraft erklären...
  • Seite 9 Abb.1 Achtung: Stromschlaggefahr, Hochspannung führende Teile. Vor jedem Eingriff (2) vom Stromnetz trennen (1). Abb.2 1 Schutzleiter 2 Wechselstrom 3 Heizelement (für Confida 40E Modelle) 4 Stromversorgung 230 VAC 50 Hz 5 Erde MW-1002245-1 An der Kondensatsammelschale verwendete Symbole Abb.3 1 Vorlauf zum ungemischten Heizkreis G1"...
  • Seite 10 Technische Angaben Zulassungen 4.1.1 Richtlinien Remeha erklärt hiermit, dass es sich bei dem funktechnischen Gerät Confida um ein Produkt handelt, welches hauptsächlich für den Hausgebrauch bestimmt ist und das den folgenden Richtlinien und Normen entspricht. Sie wurde gemäß den Anforderungen der Europäischen Richtlinien hergestellt und in Verkehr gebracht.
  • Seite 11 1710 / 1880 GSM/GPRS-Ausgangsleistung dBm (MHz) 33 (E-GSM 900) 30 (DCS 1800) 4.2.3 Technische Daten Inneneinheit Tab.4 Technische Daten Confida 40E Confida 40H Leergewicht 32 kg 29 kg Maximaler Betriebsdruck 0,3 MPa (3 bar) 0,3 MPa (3 bar) 4.2.4 Druckverluste der Inneneinheit Abb.6...
  • Seite 12 4 Technische Angaben Spezifikationen Heizungsvorlauffühler Tab.6 Temperatur °C Widerstand Ω 32014 19691 12474 10000 8080 5372 3661 2535 1794 1290 Technische Daten des Rücklauftemperaturfühlers der Außeneinheit Tab.7 Temperatur °C Widerstand Ω 1000 1039 1077 1117 1155 1194 1232 1271 1309 1347 1385 7889252 - v02 - 20032025...
  • Seite 13 4 Technische Angaben Abmessungen und Anschlüsse 4.3.1 Inneneinheit Abb.7 Ø33 72.5 45 40 75 217.5 73.5 65 55 55 1 Vorlauf zum ungemischten Heizkreis G1" 5 Vorlauf zur Außeneinheit G1" 2 Rücklauf vom ungemischten Heizkreis G1" 6 Rücklauf von der Außeneinheit G1" 3 Rücklauf vom Zusatzkessel - G1"...
  • Seite 14 4 Technische Angaben Elektrischer Schaltplan Abb.8 Confida 40E mit Heizelement 7820518 7808744 7824420 Flowmeter + temp. sensor SCB-01 7768831 GTW-08 Status Status 0-10 0-10 7824420 Condensation sensor Temp. sensor SCB-17B So+/So- Energy counter BL2 Multifunction BL1 Multifunction R-BUS (Room Unit)
  • Seite 15 4 Technische Angaben Schlüssel Beschreibung Flowmeter + temp.sensor Durchflusssensor + Temperaturfühler GTW-08 GTW-08 : Optionale Leiterplatte für die Anbindung an eine Gebäudeleit­ technik Benutzeroberfläche Outdoor Unit Außeneinheit OUTSIDE AUSSEN - Bauteile außerhalb der Inneneinheit Outside temperature sensor Außentemperaturfühler Pressure sensor Drucksensor Product power supply Stromversorgung...
  • Seite 16 4 Technische Angaben Abb.9 Confida 40H mit hydraulischem Zusatzerzeuger 7820518 7808744 7824420 Flowmeter + temp. sensor Hydraulic SCB-01 7768831 backup GTW-08 Status Status 0-10 0-10 Hydraulic 7824420 backup Condensation sensor SCB-17B Temp. sensor So+/So- Energy counter BL2 Multifunction BL1 Multifunction R-BUS (Room Unit) Tout (Outside temperature sensor) Tdhw (Domestic hot...
  • Seite 17 5 Produktbeschreibung Schlüssel Beschreibung Pressure sensor Drucksensor Product power supply Stromversorgung Pump Pumpe R-Bus (Room Unit) Bus für die Kommunikation mit dem Raumgerät Room Unit Raumtemperaturfühler, Raumgerät eTwist, Ein/Aus-Raumgerät, Raumge­ rät oder OpenTherm-Raumgerät SCB-01 SCB-01: Optionale Leiterplatte für die Regelung des Sommer/Winter-Über­ gangs und den Anschluss eines 0-10 V Zusatzkessels SCB-17B SCB-17B: Leiterplatte zur Regelung zusätzlicher Heizkreise...
  • Seite 18 5 Produktbeschreibung Hauptkomponenten Abb.12 Confida 40E mit Heizelement 1 Schaltfeld 8 Entleerungshahn 2 Bedienfeldhalter 9 Magnetit- und Schmutzfilter 3 Benutzeroberfläche 10 Drucksensor 4 Automatischer Schnellentlüfter 11 Entlüftungsventil 5 Heizelement 12 Membran-Ausdehnungsgefäß (8 Liter) 6 Temperaturfühler Heizungsvorlauf 13 Durchflusssensor + Rücklauffühler Außeneinheit...
  • Seite 19 5 Produktbeschreibung Abb.13 Confida 40H mit hydraulischem Zusatzerzeuger 1 Schaltfeld 8 Entleerungshahn 2 Bedienfeldhalter 9 Magnetit- und Schmutzfilter 3 Benutzeroberfläche 10 Drucksensor 4 Automatischer Schnellentlüfter 11 Entlüftungsventil 5 Sammler 12 Membran-Ausdehnungsgefäß (8 Liter) 6 Temperaturfühler Heizungsvorlauf 13 Durchflusssensor + Rücklauffühler Außeneinheit 7 Heizungssicherheitsventil 7889252 - v02 - 20032025...
  • Seite 20 5 Produktbeschreibung Abb.14 Confida 40E mit elektrischem 1 Hauptleiterplatte EHC–16: Regelung der Wärmepumpe, des ersten Zusatzerzeuger Heizkreises (Direktkreis) und der Zusatzheizung 2 Erweiterungsleiterplatte SCB-01: Steuerung Sommer/Winter- Übergang (Zubehör) 3 Erweiterungsleiterplatte GTW-08: Anbindung an eine Gebäudeleittechnik (Zubehör) 4 Klemmleiste für BUS-Kabel zwischen Innen- und Außeneinheit 5 Erdung des Buskabels 6 Erweiterungsleiterplatte SCB-17B: Regelung zusätzlicher...
  • Seite 21 5 Produktbeschreibung Klemmen 5.4.1 Hauptleiterplatte EHC–16 Abb.16 X1 Nicht verwenden X2 Nicht verwenden X3 Micro-Fit Steckverbinder für externes Zubehör und den L-BUS- Zusatzkessel Hydraulische Ausführung: Zusatzkesselpumpe mit AN/AUS- Steuerung Elektrische Ausführung: Heizelement Stufe 1 Hydraulische Version: ON/OFF Kontakt für den Zusatzkessel Elektrische Ausführung: Zusatzheizelement - Stufe 2 X6 Nicht verwenden X7-X8 L-Bus...
  • Seite 22 5 Produktbeschreibung 5.4.3 Klemmenblock für den Anschluss der Außeneinheit Abb.18 X Busanschluss Außeneinheit Y Busanschluss Außeneinheit E Busanschluss Außeneinheit ® 5.4.4 BLE Smart Antenna Leiterplatte für Bluetooth -Kommunikation Abb.19 X1 L-BUS zwischen der Leiterplatte EHC–16 und dem Bedienfeld 5.4.5 zusätzliche Heizkreise SCB-17B Abb.20 SW1 Nicht verwenden X1 Stromversorgung Mischventil/Heizkreispumpe - maximal 300 W/...
  • Seite 23 5 Produktbeschreibung 5.4.7 Leiterplatte GTW-08 Optionale Leiterplatte GTW-08 für die Anbindung an eine Gebäudeleittechnik über Modbus Abb.22 X1 L-Bus X2 L-Bus X4 Modbus X5 Modbus X6 Anbindung an die Gebäudeleittechnik X7 Nicht verwenden Bedienfeld 5.5.1 Beschreibung des Bildschirms Abb.23 1 Zurück-Taste 2 Hauptmenü-Taste 3 Bildschirm 4 Auswahl-/Bestätigungstaste...
  • Seite 24 5 Produktbeschreibung 5.5.3 Beschreibung der Statussymbole Tab.11 Symbole Beschreibung Automatisches Umschalten vom Heiz- in den Kühlbetrieb Kontinuierliches Symbol: Heizung eingeschaltet Blinkendes Symbol: Heizung läuft Kontinuierliches Symbol: Kühlung eingeschaltet Blinkendes Symbol: Kühlung läuft Kontinuierliches Symbol: Trinkwasser verfügbar Blinkendes Symbol: Trinkwasserbereitung läuft Frostschutz aktiviert Sommerbetrieb aktiviert.
  • Seite 25 6 Installation Tab.12 Symbol­ Beschreibung der Symbole Beschreibung menü Betriebsart Ein- oder Ausschalten der Heizung und/oder der Kühlung, falls vorhanden Trinkwarmwasser Ein/Aus Aus-/Einschalten der Trinkwasserbereitung Heiztemperatur Einstellen der Temperatur für die Aktivitäten Wassertemperatur Ändern der Trinkwasser-Solltemperaturen Vorübergehende Vorübergehende Änderung der gewünschten Raumtemperatur bis zur Heiztemperaturänderung nächsten Solltemperatur im Zeitschaltprogramm Trinkwarmwasserboost...
  • Seite 26 6 Installation Die maximale Leitungslänge zwischen Innen- und Außeneinheit beachten. Abb.28 Die Einhaltung der maximalen Leitungslänge zwischen Innen- und Außeneinheit minimiert die Druckverluste und garantiert eine optimale Leistung. 1. Die Leistung der Außeneinheit anhand des Typschilds ermitteln. 90° 2. Die maximale Leitungslänge zwischen Innen- und Außeneinheit beachten.
  • Seite 27 6 Installation Aufstellen der Inneneinheit 6.3.1 Auswählen des Aufstellungsortes für die Inneneinheit Abb.29 Den Standort für die Inneneinheit wählen, der optimale Zugänglichkeit für erforderliche Wartungsarbeiten gewährleistet. Vorsicht! Die Inneneinheit muss an einem frostfreien Ort aufgestellt werden. 1. Entsprechend den bereitgestellten Optionen ausreichend Freiraum um die Inneneinheit herum sicherstellen.
  • Seite 28 6 Installation 6.3.3 Befestigung der Inneneinheit an der Wand Abb.31 Die Inneneinheit muss an einer Wand befestigt werden, die ihr Gewicht aufnehmen kann. Die Inneneinheit darf beim Hantieren nicht an den Anschlüssen gehalten werden. 1. Zwei Löcher mit 10 mm Durchmesser bohren. Wichtig: An der Montageschiene sind zusätzliche Bohrungen für den Fall vorgesehen, dass die vorhandenen Montagebohrungen keine...
  • Seite 29 6 Installation Hydraulische Anschlüsse 6.4.1 Spezielle Vorsichtsmaßnahmen für den Anschluss des Heizkreises Vorsicht! Um ein Verdrehen der Leitungen im Inneren der Anlage zu verhindern, das Anschlussstück an der Inneneinheit mit einem Schraubenschlüssel festhalten. Vorsicht! Die Hydraulikinstallation muss jederzeit einen minimalen Durchfluss sicherstellen können: Ein Differenzialventil oder einen Speicher mit hydraulischer Weiche zwischen Inneneinheit und Heizkreis installieren.
  • Seite 30 6 Installation Tab.19 Außeneinheiten: Mono 2 AWHP Mindestmenge zirkulieren­ Mono 2 Mono 2 Mono 2 Mono 2 Mono 2 Mono 2 des Wasser (l) AWHP 4MR AWHP 6MR AWHP 8MR AWHP 10MR AWHP 12TR AWHP 16TR 35-°C-Anwendung Fußbodenheizung 45-°C-Anwendung Niedertemperatur-Heizkör­ per oder Konvektionsgeblä­...
  • Seite 31 6 Installation Abb.35 G1" G1" G1" G1" G1" G1" Ø 20mm Ø 20mm 1 Rückschlagventile 8 Hydraulische Weiche 2 Thermostatmischventil 9 Umwälzpumpe 3 Sicherheitsgruppe 10 Entleerungshähne 4 Mischer A Kreis A (Zone 1) 5 Umschaltventil Heizung/Trinkwarmwasser B Kreis B (Zone 2) 6 Absperrventile C Kreis C (Zone 3) 7 Frostschutzventile...
  • Seite 32 6 Installation Tab.24 Kreis Vorzunehmende Anschlüsse Zwei Absperrventile anbringen. Ungemischter Wenn ein externes Membran-Ausdehnungsgefäß erforderlich ist, dieses zwischen Heizkreis der Inneneinheit und den Absperrventilen montieren. Am höchsten Punkt des Heizkreises einen automatischen Entlüfter installieren. Heizkörper Eine hydraulische Weiche einbauen. Wenn alle Heizkörper mit Thermostatventilen ausgestattet sind, zur Gewährleistung des Durchflusses ein druckbetätigtes Bypassventil installieren.
  • Seite 33 6 Installation Kreis Vorzunehmende Anschlüsse Am Trinkwasseraustritt eine Temperaturbegrenzungsvorrichtung installieren, zum Beispiel ein Thermostatmischventil (nicht im Lieferumfang enthalten) anbringen. Eine Sicherheitsgruppe am Trinkwarmwasser-Einlass anbringen. Das Set mit dem Umschaltventil für Heizung/TWW + Trinkwasserfühler anbringen. Trinkwarmwasser Wichtig: Die Nennwärmeleistung des Zusatzkessels darf das 4-fache der Nennwärmeleistung der Außeneinheit nicht überschreiten.
  • Seite 34 6 Installation Vorsicht! Bei längerem Stromausfall ist eine manuelle Entleerung erforderlich. Siehe auch Längerer Stromausfall im Winter, Seite 135 6.4.6 Installieren eines Trinkwasserspeichers Es kann ein Trinkwasserspeicher an die Inneneinheit angeschlossen werden: 1. Einen Trinkwasserspeicher mit einer Wärmetauscherfläche von mindestens 1,7 m wählen.
  • Seite 35 6 Installation Elektrische Anschlüsse 6.6.1 Überprüfen und Vorbereiten der Elektroinstallation Vorsicht! Arbeiten an der Elektrik der Anlage dürfen nur von einer qualifizierten Fachkraft durchgeführt werden. Abb.40 1. Vor der Herstellung von Anschlüssen stets die elektrische Anlage ausschalten. 2. Bei der Auswahl von Kabeln und Leistungsschutzschaltern die Anforderungen der geltenden Normen beachten.
  • Seite 36 6 Installation 6.6.2 Anschluss der elektrischen Kreise Abb.41 Confida MB 400 und Confida 40E mit 3 -6 kW Heizelement X Y E 2 x 0,35 mm² < 30 m Tout 3 x 0,75 mm² shielded Backup 3kW / 230 V~ <...
  • Seite 37 6 Installation Abb.42 Mono 2 AWHP und Confida 40E mit 3 -6 kW Heizelement X Y E 2 x 0,35 mm² < 30 m Tout Backup 3 x 0,75 mm² shielded 3kW / 230 V~ < 30 m 3 x 6 mm²...
  • Seite 38 6 Installation 6.6.3 Verlegung der Kabel in der Inneneinheit Abb.43 0-40V 230V 230V 230V 400V 7889252 - v02 - 20032025...
  • Seite 39 6 Installation Wichtig: Die 0-40 V Kabel müssen von den 230/400 V Kabeln getrennt werden. Abb.44 Wichtig: Zugentlastungen sind im Lieferumfang enthalten. Diese können verwendet werden, um die Kabel am Ausgang des Inneneinheit entsprechend der Spannung zu gruppieren. 6.6.4 Anschluss der Inneneinheit an die Stromversorgung Abb.45 Die Stromversorgung der Inneneinheit ist werkseitig nicht vorverdrahtet.
  • Seite 40 6 Installation 3. Das Kabel wie in der Abbildung gezeigt an die Klemmleiste anschließen. Den Druckknopf drücken, um das Kabel korrekt in den Stecker einzuführen und zu fixieren. Abb.46 L Phase N Nullleiter Erde Wichtig: Abisolierlänge: zwischen 10 und 12 mm. Laux Naux Gefahr!
  • Seite 41 6 Installation 6.6.6 Anschluss der Außeneinheit Mono 2 AWHP an die Inneneinheit Abb.48 X Y E P Q E P Q E P Q E P Q E P Q E P Q E P Q E P Q E P Q E P Q E P Q E...
  • Seite 42 6 Installation An einer Außenwand des zu beheizenden Bereichs, möglichst an einer Nordwand. In mittlerer Höhe der Wand des zu beheizenden Gebäudeabschnitts An einem von Wetteränderungen betroffenen Ort Geschützt vor direkter Sonneneinstrahlung. Leicht zugänglich. Abb.50 1/2 Z 1/2 H (min. 2,5 m) MW-8800N001-3 1/2 H (min.
  • Seite 43 6 Installation 6.6.9 Anschluss eines Zusatzkessels Wichtig: Die Nennwärmeleistung des Zusatzkessels darf das 4-fache der Nennwärmeleistung der Außeneinheit nicht überschreiten. OpenTherm-Anschluss eines Zusatzkessels Abb.53 1. Den Kessel an die Klemmenleiste X31 an der Hauptleiterplatte EHC– 16 anschließen. 2. Das Kabel wie einen OpenTherm-Raumtemperaturfühler an den OpenTherm-Eingang des Kessels anschließen.
  • Seite 44 6 Installation 6.6.10 Anschluss der Stromversorgung für den Elektroheizstab Abb.57 Der Elektroheizstab besitzt eine eigene Stromversorgung mit einem eigenen Leitungsschutzschalter. Das Heizelement kann wahlweise einphasig oder dreiphasig angeschlossen werden. Für die einphasige Stromversorgung können Sie unter Einhaltung der geltenden Normen eine 230V-Phase an einem dreiphasigen Schaltschrank verwenden.
  • Seite 45 6 Installation 4. Die Stromversorgungskabel anschließen. Das Heizelement kann gegebenenfalls an eine der drei Phasen einer dreiphasigen Installation angeschlossen werden. Wichtig: Abisolierlänge: zwischen 10 und 12 mm. Gefahr! Die Erdungsleitung muss 10 mm länger sein als die Leitungen N und L 6.6.11 Anschluss einer Heizkreispumpe nach einer hydraulischen Weiche Es ist möglich, einen unterstützten hydraulischen Abgleich der Heizkreise...
  • Seite 46 6 Installation 6.6.12 Anschluss des Zubehörs Anschluss der Leiterplatten für internes Zubehör Abb.61 1. Den Abschlusswiderstand an der L-BUS-Kette entfernen. 2. Die internen Zubehörkomponenten mit der L-BUS-Kette der Inneneinheit verbinden. 3. Den Abschlusswiderstand an das letzte Element der L-BUS-Kette anschließen. Verweis: Montageanleitung Zubehör.
  • Seite 47 6 Installation 2. Bei der Installation mit einem Zusatzkessel die Verbindung zwischen dem Zusatzkessel und der Inneneinheit prüfen: Regelung der Zusatzkesselpumpe Regelung für Wärmeanforderung oder Brennerstart 3. Die Busleitung zwischen Innen- und Außeneinheit kontrollieren: Abgeschirmtes Kabel Leitung von Netzkabel getrennt Leitung beidseitig korrekt angeschlossen 4.
  • Seite 48 Schlamm oder andere sedimentierende Stoffe enthalten Deutschland: Die Qualität des Nachfüllwassers muss der Norm VDI 2035 oder VDU BTGA 6044 entsprechen. Informationen finden Sie im Leitfaden zur Wasserqualität von Remeha Deutschland. Falls erforderlich, kann das Leitungswasser vor dem Befüllen der Anlage aufbereitet werden.
  • Seite 49 Die Inbetriebnahme darf nur von einer qualifizierten Fachkraft vorgenommen werden. Für die Inbetriebnahme und Konfiguration der Anlage über die ® Smartphone-App Remeha Smart Start App muss eine Bluetooth Verbindung zwischen dem Smartphone und der Inneneinheit der ® Wärmepumpe hergestellt werden. Die Bluetooth -Verbindung ist nur in einem der folgenden Szenarien möglich:...
  • Seite 50 7 Inbetriebnahme Abb.65 1. Die App Remeha Smart Start App über Google Play oder im App Store herunterladen. ® 2. In den Smartphone-Einstellungen Bluetooth aktivieren. 3. Die Anwendung starten. 4. Zur Inbetriebnahme und Konfiguration der Heizungsanlage die Anweisungen für die App auf dem Smartphone befolgen.
  • Seite 51 MADE IN ITALY MW-6070568-1 Tab.27 Mit eine Außeneinheit Confida MB 400 Außeneinheit CN1 mit Heizelement CN1 mit hydraulischem Zusat­ Confida MB 400 Confida 40E zerzeuger Confida 40H Confida MB 400-4 Confida MB 400-6 Confida MB 400-9 Confida MB 400-12 Confida MB 400-14 Tab.28...
  • Seite 52 8 Einstellungen 4. Die Wärmepumpe ausschalten und folgende Schritte durchführen: Nach etwa 10 Minuten die Heizungsanlage entlüften. Den Wasserdruck am Bedienfeld kontrollieren. Falls erforderlich, Wasser in die Heizungsanlage nachfüllen. Den Verschmutzungsgrad der/des Filter(s) in Wärmepumpe und Anlage überprüfen. Falls erforderlich, den/die Filter reinigen. 5.
  • Seite 53 8 Einstellungen 3. Den Code für den gewünschten Parameter oder Messwert über die Taste eingeben. 4. Taste drücken, um die Suche zu starten. Der Messwert oder Parameter wird angezeigt. Konfigurieren des Heizkreises 8.4.1 Einstellen der Heizkreisfunktion Einstellen der Heizkreisfunktion anhand der Komponenten des Heizkreises.
  • Seite 54 8 Einstellungen 2. Die folgenden Parameter einstellen. Parameter Beschreibung Einstellung erforderlich HK, Steigung Heizk Steigungswert der Heizkurve Fußbodenheizkreis: Steigung zwischen 0,4 und CP230 CP231 für Zone 3 Heizkörperkreis: Steigung von ca. 1,5 HK, Startp.Heizk. Grundtemperatur der Heizkennlinie im Komfort­ Standardwert: 15 °C = CM190 CP210 betrieb Standardwert: 15 °C = CM191 für Zone 3...
  • Seite 55 8 Einstellungen 4. Die Solltemperaturen für die Kühlung in den verschiedenen Kreisen einstellen. Parameter Beschreibung Einstellung erforderlich SW Fußbodenkühlung Sollwert Vorlauftemperatur Fußbodenkühlung 18(Standardwert). CP270 Die Temperatur entsprechend dem Fußbodentyp CP271 für Zone 3 und dem Feuchtewert einstellen. Parameter für Fußbo­ Sollwert Kühlvorlauftemperatur für 7 °C(Standardwert).
  • Seite 56 8 Einstellungen Abb.72 Einfluss von Außentemperaturen C COP: Leistungszahl und Bivalenz. COP-Schwellwert: Wenn die Leistungszahl der Wärmepumpe größer als der Leistungszahl-Schwellwert ist, hat die Wärmepumpe Vorrang. Anderenfalls wird nur der Zusatzerzeuger des Kessels aktiviert. Die Leistungszahl der Wärmepumpe (COP) hängt von der Außentemperatur und der Heizwasser-Solltemperatur ab.
  • Seite 57 8 Einstellungen 4. Die Parameter für die Wärmepumpe konfigurieren. Parameter Beschreibung Einstellung erforderlich Bivalenztemperatur Bivalenztemperatur 5 °C HP000 Hybridbetrieb Auswahl des Hybridbetriebs, um zu Entsprechend der gewünschten Optimie­ HP061 wählen, auf welcher Grundlage das rung einstellen. Siehe die folgende Ta­ Hybridsystem optimiert belle.
  • Seite 58 8 Einstellungen Autorisierung des unterstützten hydraulischen Abgleichs Der hydraulische Abgleich sorgt für eine optimale Verteilung des Warmwassers innerhalb des Heizsystems und ermöglicht eine bessere Regelung der gewünschten Raumtemperatur im gesamten Haushalt. Ein unterstützter hydraulischer Abgleich ist nur mit einer kompatiblen Heizkreispumpe möglich.
  • Seite 59 8 Einstellungen 2. Estrichtrocknungsparameter für Stufe 1 konfigurieren: Parameter Beschreibung Einstellung erforderlich Estrichtrocknung 1 Anzahl der Tage für den ersten Anzahl der Tage für die Trocknung für Stufe 1 ZP000 Estrichtrocknungsschritt festlegen ZP001 für Zone 3 Estrich Starttemp. 1 Starttemperatur für den ersten Schritt der Temperatur zu Beginn der Trocknung für Stufe 1 ZP010 Estrichtrocknung festlegen...
  • Seite 60 8 Einstellungen Signale/Zähler Beschreibung Endzeit Estrich Berechnetes Enddatum und -uhrzeit der Estrichtrocknung ZM020 ZM021 für Zone 3 Restdauer Estrich Verbleibende Dauer der Estrichtrocknung in Tagen ZC000 ZC001 für Zone 3 Konfigurieren eines Raumgerätes 8.9.1 Konfigurieren eines Ein/Aus-Raumgerätes oder eines modulierenden Raumgerätes Der Ein/Aus-Raumthermostat bzw.
  • Seite 61 8 Einstellungen 1. Das AC-Raumgerät an die EHC–16 Leiterplatte anschließen. Abb.74 1 EHC–16 Leiterplatte 2 AC Raumgerät 3 ON/OFF-Ausgang 22° 4 Ausgang „Kontakt Heizung/Kühlung“ 2. Dem unten angegebenen Zugangspfad folgen. R-Bus MW-6070671-1 Zugangspfad > Fachmann > Anlage einrichten > Zone 1 > Allgemein 3.
  • Seite 62 8 Einstellungen Tab.31 Optimieren des Trinkwarmwasserkomforts Parameter Beschreibung Einstellung erforderlich Max. Dauer TWW Maximale Dauer der Trinkwarmwasserbereitung. Die maximal zulässige Dauer für die Trinkwas­ DP047 serbereitung erhöhen. Längere Trinkwasserbereitungsperiode. Min. HZG vor TWW Minimale Heizdauer zwischen zwei Perioden der Die minimale Heizdauer zwischen zwei Trinkwas­ DP048 Trinkwarmwasserbereitung.
  • Seite 63 8 Einstellungen 2. Die Parameter für den Leisebetrieb einstellen. Parameter Beschreibung Einstellung erforderlich WP leiser Betrieb Stufe des leisen Betriebs der Wärmepumpe Entsprechend den Anfor­ HP058 2 mögliche Optionen. derungen des Benutzers Kein Leisemodus: Normalbetrieb einstellen. Leisemodus Stufe 1: Geräuschreduktion Stufe 1 Leisemodus Stufe 2: Geräuschreduktion Stufe 2, deutliche Geräuschreduktion Kein Leisemodus: Normalbetrieb...
  • Seite 64 8 Einstellungen 4. Die Dauer des Anti-Legionellenprogramms einstellen. Parameter Beschreibung Einstellung erforderlich Dauer TWW-LegFunkt Dauer für die Aufrechterhaltung der Solltemperatur. Einstellbar von 0 Min bis 360 DP410 Dauer, für die die Solltemperatur gehalten werden kann, um die Abtötung von Legionellen zu gewährleisten. Deutschland: Eine Dauer von 3 Minuten (Minimum) einstel­...
  • Seite 65 8 Einstellungen 6. Die TWW-Zirkulation einstellen und die TWW-Zirkulation während dem Anti-Legionellenzyklus erlauben. Parameter Beschreibung Einstellung erforderlich Betr. Zirk.pumpe Auswahl Betriebsart Zirkulationspumpe Pumpe f. TWW-Komfort DP050 Zeit Zirk.pumpe EIN Zykl. Einschaltzeit Zirkulationspumpe 2 Minuten DP052 Zeit Zirk.pumpe AUS Zykl. Ausschaltzeit Zirkulationspumpe 4 Minuten DP053 Leg.Schutz Zirk.Pump...
  • Seite 66 8 Einstellungen Die Strommessungen werden auf den Zählern Verbrauch HZG AC005, Verbrauch TWW AC006 und Verbrauch Kühlung AC007 angezeigt. Die Wärmeenergie vom Zusatzkessel oder Heizelement wird ebenfalls mit eingerechnet, um die Komplettabrechnung über die zurückgewonnene Wärmeenergie zu liefern. 8.13.2 Speisen der Wärmepumpe mit Photovoltaik-Energie Wenn preisgünstigere Energie, wie Photovoltaik-Energie, verfügbar ist, können der Heizkreis und der Trinkwasserspeicher überhitzt werden.
  • Seite 67 8 Einstellungen BL1 IN Eingang BL2 IN Eingang Betrieb Inaktiv Aktiv Eco: Die Wärmepumpe überhitzt das System ohne den elektrischen Zusat­ zerzeuger Aktiv Aktiv Super-Eco: Die Wärmepumpe überhitzt das System mit dem Elektroheiz­ stab Das Überhitzen ist abhängig davon aktiviert, ob der potentialfreier Kontakt an den Eingängen BL1 und BL2 offen oder geschlossen ist und abhängig von den Einstellungen der Parameter Konfig.
  • Seite 68 8 Einstellungen 9. Die Temperaturverschiebungen für das Überhitzen durch Einstellen der Parameter Korr. Heizen - PV (HP091) und Korr. TWW - PV (HP092) konfigurieren. Parameter Einstellung erforderlich Korr. Heizen - PV Korrektur vom Heizsollwert, wenn Photovoltaik verfügbar ist HP091 Korr. TWW - PV Korrektur vom TWW-Sollwert, wenn Photovoltaik verfügbar ist HP092 8.14...
  • Seite 69 9 Parameter 8.15.3 Zurücksetzen auf die Werkseinstellungen Zum Zurücksetzen auf Werkseinstellungen für die Wärmepumpe: 1. Taste drücken. Fachmann wählen. 3. Erweitertes Menü > Zurücksetzen auf Werkseinstellung auswählen. 4. Bestätigen auswählen, um die Werkseinstellungen wiederherzustellen. Parameter Parameterliste Die Geräteparameter werden direkt in der Benutzerschnittstelle beschrieben.
  • Seite 70 9 Parameter Tab.37 > Zusatzerz. Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Bivalenztemperatur Oberhalb der Bivalenztemperatur darf der Zusatzerzeuger nicht 5 °C HP000 betrieben werden Einstellbar von -10 °C bis 20 °C Art Zusatzerzeuger Art des in der Wärmepumpe verwendeten Zusatzerzeugers Zusatzkessel: Kessel HP029 Heizelement: 2...
  • Seite 71 9 Parameter Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Min. WP Tv Kühlen Minimale Vorlauftemperatur der Wärmepumpe im Kühlbetrieb 5 °C HP003 Einstellbar von 5 °C bis 30 °C Kühlsollwert-Korr. Maximale Korrektur des Kühlsollwerts bei Verwendung eines 0-10V 5 °C HP079 Feuchtigkeitssensors Einstellbar von 0 °C bis 15 °C Luftfeuchtigkeit...
  • Seite 72 9 Parameter Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Konfig. Kontakt BL2 Konfiguration Einganskontakt BL2 Offen AP099 Offen Geschlossen Funktion BL2 Funktionswahl Eingang BL2 Teilweise gesperrt AP100 Vollständig gesperrt Teilweise gesperrt NutzerResetVerrieg. Zusatz entlastet Generator entlastet Gen.&Zus. entlastet Niedertarif Nur Photovoltaik-WP PV-WP und Zusatz Smart Grid bereit Heizen Kühlen...
  • Seite 73 9 Parameter Tab.43 > Serviceeinstellungen Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Betriebsstunden Betriebsstunden des Wärmeerzeugers bis zur Anzeige einer 4000 Stunden AP009 Wartungsmeldung Einstellbar von 0 Stunden bis 65534 Stunden Wartungsmeldung Art der Wartungsmeldung wählen Keine AP010 Keine Angepasste Meldung Netzbetriebsstunden Betriebsstunden bei Netzspannung bis zur Auslösung einer 8700 Stunden...
  • Seite 74 9 Parameter Tab.46 > Heiztemperaturen einstellen Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung Zone 1 Zone 2 Zone 3 Sollw. Akt. HK Gewünschte Soll-Raumtemperatur für den Standby- 16 °C 16 °C 16 °C CP080 Betrieb CP086 für Einstellbar von 5 °C bis 30 °C Zone 3 Sollw.
  • Seite 75 9 Parameter Tab.48 > Allgemein Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung Zone 1 Zone 2 Zone 3 Pumpennachlauf des Heizkreises 3 min 4 min 4 min Pumpennachla Einstellbar von 0 Min bis 20 Min CP040 CP041 für Zone 3 HK, Sollwert Nachttemperatur-Sollwert je Heizkreis...
  • Seite 76 9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung Zone 1 Zone 2 Zone 3 Invert. OT- Invertierter OpenTherm-Kontakt im Kühlbetrieb für Nein Nein Nein Kontakt Wärmeanforderung des Heizkreises CP690 Nein CP691 für Zone 3 Auswahl der Regelungsstrategie des Heizkreises: Automatisch Automatisch Automatisch...
  • Seite 77 9 Parameter Parameter Beschreibung der Parameter Werkseinstel­ Werkseinstel­ Werkseinstel­ lung lung lung Zone 1 Zone 2 Zone 3 Estrichtrocknun Anzahl der Tage für den dritten 2 Tage 2 Tage 2 Tage Estrichtrocknungsschritt festlegen ZP060 Einstellbar von 0 Tage bis 30 Tage ZP031 für Zone Estrich Starttemperatur für den dritten Schritt der...
  • Seite 78 9 Parameter Tab.52 > Allgemein Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Hysterese TWW Hysterese Temperatur relativ zum Trinkwarmwassertemperatur- 15 °C DP120 Sollwert Einstellbar von 0 °C bis 40 °C TWW Ladeart Trinkwarmwasser Ladeart (0: Kombi, 1: Solo) Alleine DP140 Kombi Alleine Schichtenspeicher Prozesswärme...
  • Seite 79 9 Parameter Parameter Beschreibung der Parameter Werkseinstellung EHC–16 Starttag LegFunkt Starttag für die Anti-Legionellenfunktion Samstag DP430 Nur sichtbar, wenn die Betriebsart Wöchentlich für die Anti-Legionel­ lenfunktion aktiviert ist. Samstag Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Startzeit LegFunkt Startzeit für die TWW Anti-Legionellenfunktion 03:00 DP440 Nur sichtbar, wenn die Betriebsart Wöchentlich oder die Betriebsart...
  • Seite 80 9 Parameter Tab.57 Parameter Beschreibung der Parameter Werkseinstellung Zone 1 Außentempf. Präs. De-/Aktivieren Aussentemperaturfühler Präsenz AF60 AP056 Kein ATF AF60 QAC34 SommerWinter Außentemperatur: Obergrenze für Heizung 22 °C AP073 Einstellbar von 10 °C bis 30,5 °C in 0,5°C-Schritten Bei Einstellung auf 30,5 °C wird die automatische Umschal­ tung deaktiviert und die Anlage bleibt im Winterbetrieb mit aktivierter Heizung.
  • Seite 81 9 Parameter 9.1.7 > Fachmann > Anlage einrichten > SCB-01 Tab.59 Parameter Beschreibung der Parameter Werkseinstellung SCB-01 Funkt. Stat. Relais Funktion Statusrelais 1 Keine EP018 Ausgang X1 für die Leiterplatte SCB-01 Keine Alarm Alarm invertiert Brenner An Brenner Aus Reserviert Reserviert Wartungsanforderung Heizbetrieb...
  • Seite 82 9 Parameter Tab.60 > Zone 1/Zone 2 Meldungen Beschreibung der Meldungen Pumpenbetrieb HK Pumpenstatus der Zone CM050 Nein Temperatursollw. HK Temperatursollwert des Heizkreises in °C CM070 Betriebsart HK Aktuelle Betriebsart des Heizkreises CM120 Zeitprogramm Manuell Anti-Legionellen Akt. Funkt. HK Aktuelle Einstellung des Heizkreises CM130 Komfort Anti-Legionellen...
  • Seite 83 9 Parameter Meldungen Beschreibung der Meldungen Aktuelle Einstellung des Aktuelle Einstellung des Heizkreises Heizkreises CM131 Komfort Anti-Legionellen HK Sollwert TRaum Raumtemperatursollwert des Heizkreises in °C CM191 Akt. HeizBetrArt HK Heizkreis, aktuelle Heizbetriebsart in °C CM201 HK, Außentemp Aktuelle Außentemperatur des Heizkreises in °C CM211 SicherheitstempBegr.
  • Seite 84 9 Parameter Tab.65 > Außentemp.fühler Meldungen Beschreibung der Meldungen Außentemperatur Momentane Außentemperatur in °C AM027 Jahreszeitenbetrieb Jahreszeitenbetrieb aktiv (So/Wi) AM091 Winter Frostschutz Übergangszeit Sommer Außenfühler aktiv. In der Anlage erkannter Außentemperaturfühler AP078 Nein Tab.66 > Außentemp.fühler > Erweitert Meldungen Beschreibung der Meldungen Außentemperatur Momentane Außentemperatur in °C AM027...
  • Seite 85 9 Parameter Meldungen Beschreibung der Meldungen Pumpenabschaltung AE Pumpenabschaltung der Außeneinheit wurde manuell aktiviert in °C HM088 Kapazität Verdichter Kapazitätsmodell des Verdichters in kW HM091 Status AE (WP) Der aktuelle Status der Außeneinheit (Wärmepumpe) HM092 Softwareversion AE Softwareversion der Außeneinheit der Wärmepumpe HM093 Temp.
  • Seite 86 9 Parameter Zähler Beschreibung der Zähler Durchschn. SLF Aktueller durchschnittlicher saisonaler Leistungsfaktor AC013 Pumpenbetr.stunden Zähler für die Anzahl der Pumpenbetriebsstunden AC026 Pumpenstarts Zähler für die Anzahl der Pumpenstarts AC027 Std. Zusatzerz 1 Betriebsstunden der ersten elektrischen Zusatzerzeugerstufe AC028 Starts Zusatzerz 1 Anzahl der Starts der ersten elektrischen Zusatzerzeugerstufe AC030 StandbyEnergieverbr.
  • Seite 87 9 Parameter 9.2.2 Betrieb der Zusatzheizung im Heizmodus Einschaltbedingungen für den Zusatzerzeuger Die Zusatzerzeuger dürfen normal starten, außer bei einer Stromabschaltung oder einer mit der Bivalenz verbundenen Einschränkung (Bivalenztemperatur - HP000). Wenn die Wärmepumpe auch begrenzt sein sollte, sind die Zusatzerzeuger für den Betrieb freigegeben, um den Heizkomfort zu gewährleisten.
  • Seite 88 9 Parameter Wenn dem System eine Anforderung vorliegt, wird sofort Zusatzkessel oder der Elektroheizstab eingeschaltet, um den Heizkomfort zu garantieren. 9.2.3 Betrieb der Zusatzheizung im Warmwassermodus Einschaltbedingungen für den Zusatzerzeuger Die Einschaltbedingungen für den Zusatzerzeuger für die Trinkwasserbereitung sind von den Parametern Einstell. BL-Eingang (AP001) und Funktion BL2 (AP100) für die Sperreingänge BL1 und BL2 abhängig.
  • Seite 89 9 Parameter t Zeit D Hysterese TWW DP120: Solltemperaturdifferenz, die das Aufladen des Trinkwasserspeichers auslöst Tab.71 Phase Beschreibung der Phasen Funktionsbeschreibung Nur bei Trinkwarmwasserbereitung Wenn beim Einschalten des Systems die Trinkwasserbereitung freigege­ ben ist und der Parameter TWW-Regelung (DP051) auf Nur WP eingestellt ist, wird ein Trinkwasserbereitungszyklus für eine maximale Dauer gestar­...
  • Seite 90 9 Parameter Abb.78 MW-6070170-1 55 °C 50 °C 45 °C 34 °C 30 °C 26 °C 20 °C 15 °C 0 °C 20 °C 10 °C 0 °C -10 °C -20 °C -30 °C 1 Temperatursollwert des Heizkreises CM070 4 Außentemperatur CM210 2 Maximaler Sollwertbereich für die Vorlauftemperatur 5 Grundtemperatur der Kennlinie CP210 / CP220 CP000 = 55 °C...
  • Seite 91 9 Parameter Abb.79 Heizkennlinie ohne Ohne Einstellung der Grundtemperatur der Kennlinie (CP210 / CP220 Grundtemperatur eingestellt auf 15 °C): eine Außentemperatur CM210 von 0 °C ergibt eine Vorlauf-Solltemperatur für den Kreis CM070 von 34 °C. MW-6070163-1 CM070 Wenn CP210 = 15 °C, dann wird CP210 die Raumsolltemperatur CM190 °C (in unserem Beispiel CM190 = 20 °C)..
  • Seite 92 10 Anschluss- und Anlagenbeispiele 10 Anschluss- und Anlagenbeispiele 10.1 Anlage mit Zusatzkessel und einem ungemischten Heizkreis 10.1.1 Hydraulikschema Abb.81 Ö & Ö & 400V~50Hz 230V~50Hz 230V~50Hz MW-6070879-1 1 Raumgerät eTwist 4 Schlauchset, isoliert 2 Pufferspeicher 5 Frostschutzventile 3 Rückschlagventile 7889252 - v02 - 20032025...
  • Seite 93 10 Anschluss- und Anlagenbeispiele 10.1.2 Anschließen und Konfigurieren der Wärmepumpe Abb.82 Ö & Ö Ö Ö & Ö Ö 230V~50Hz MW-6070540-4 Laux Naux T Coll Tflow 1 Außentemperaturfühler 7 Stromversorgung der Pumpe des hydraulischen 2 Raumgerät eTwist Zusatzerzeugers 3 Sicherheitstemperaturbegrenzer 8 AN/AUS-Kontakt für den hydraulischen 4 Vorlauffühler - Fußbodenheizkreis Zone 3 Zusatzerzeuger...
  • Seite 94 10 Anschluss- und Anlagenbeispiele 4. Die Hauptheizungsparameter einstellen. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Mischerheizkreis CP021 Verbrauchers Lufterhitzer Nur diese beiden Einstellungen wer­ den für die Kühlung verwendet. Heizkennlinie Steig.: Steigungswert der Heizkurve Zwischen 0,4 und 0,7 (für Fußboden­ CP231 heizkreis) Die Werte der Heizkurve für optimalen...
  • Seite 95 10 Anschluss- und Anlagenbeispiele 1 Raumgerät eTwist 4 Pufferspeicher 2 Umschaltventil Heizung/TWW und 5 Schlauchset, isoliert Trinkwarmwasserfühler-Set 6 Frostschutzventile 3 Hydraulisches Anschluss-Set für einen Trinkwarmwasserspeicher 10.2.2 Anschließen und Konfigurieren der Wärmepumpe Abb.84 Ö & Ö Ö Ö & Ö Ö 400V~50Hz 230V~50Hz 400V~50Hz...
  • Seite 96 10 Anschluss- und Anlagenbeispiele 3. Die Parameter der Fußbodenheizung Zone 3 konfigurieren. Menüpfad > Fachmann > Anlage einrichten > Zone 3 4. Die Hauptheizungsparameter einstellen. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Mischerheizkreis CP021 Verbrauchers Lufterhitzer Nur diese beiden Einstellungen wer­ den für die Kühlung verwendet.
  • Seite 97 10 Anschluss- und Anlagenbeispiele 10.3 Anlage mit Heizelement, zwei Heizkreisen und einem Trinkwarmwasserspeicher mit Zirkulationsschleife 10.3.1 Hydraulikschema Abb.85 400V~50Hz 230V~50Hz MW-6070578-4 1 Raumgerät eTwist 3 Schlauchset, isoliert 2 Umschaltventil Heizung/TWW und 4 Frostschutzventile Trinkwarmwasserfühler-Set 5 Rückschlagventil 7889252 - v02 - 20032025...
  • Seite 98 10 Anschluss- und Anlagenbeispiele 10.3.2 Anschließen und Konfigurieren der Wärmepumpe Abb.86 400V~50Hz 230V~50Hz 400V~50Hz 230V~50Hz MW-6070546-5 Laux Naux T Coll Tflow Tflow 1 Außentemperaturfühler 9 Stromversorgung Pumpe (Maximalleistung: 300 W) - 2 Raumgerät eTwist - Heizkörperkreis Zone 1 TWW-Zirkulationsschleife 3 Raumgerät eTwist - Fußbodenheizkreis Zone 3 10 Trinkwarmwasser-Temperaturfühler - TWW- 4 Sicherheitstemperaturbegrenzer für Vorlauf Zirkulationsschleife...
  • Seite 99 10 Anschluss- und Anlagenbeispiele 3. Dem unten beschriebenen Zugangspfad folgen, um die Parameter für den Heizkörperkreis (Zone 1) aufzurufen. Zugangspfad > Fachmann > Anlage einrichten > Zone 1 4. Die Parameter für den Heizkörperkreis (Zone 1) konfigurieren. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt.
  • Seite 100 10 Anschluss- und Anlagenbeispiele 10. Für den Zugang zu den Parametern für die Zirkulationsschleife des TWW-Kreises dem unten angegebenen Zugangspfad folgen. Zugangspfad > Fachmann > Anlage einrichten > Zone 2 > HK/Verbrauch., Fkt. 11. Die Funktion Zone 2 konfigurieren, um die Zirkulation im Trinkwarmwasserkreis zu ermöglichen.
  • Seite 101 10 Anschluss- und Anlagenbeispiele 10.4 Anlage mit Elektroheizstab, zwei Kreisen und einer hydraulischen Weiche 10.4.1 Hydraulikschema Abb.87 400V~50Hz 230V~50Hz 400V~50Hz 230V~50Hz MW-6070577-4 1 Angeschlossenes Raumgerät eTwist - 4 Hydraulische Weiche Heizkörperkreis 5 Schlauchset, isoliert 2 Angeschlossenes Raumgerät eTwist - 6 Frostschutzventile Fußbodenheizkreis 3 3-Wege-Ventil Mischerset außen - Fußbodenheizkreis...
  • Seite 102 10 Anschluss- und Anlagenbeispiele 10.4.2 Anschließen und Konfigurieren der Wärmepumpe Abb.88 400V~50Hz 230V~50Hz 400V~50Hz 230V~50Hz MW-6070459-3 Laux Naux T Coll Tflow Tflow 1 Außentemperaturfühler 7 Stromversorgung Dreiwege-Mischerventil - 2 Raumgerät eTwist - Heizkörperkreis Zone 1 Fußbodenheizkreis Zone 3 3 Raumgerät eTwist - Fußbodenheizkreis Zone 3 8 Stromversorgung Ein/Aus-Pumpe (Maximalleistung: 4 Sicherheitstemperaturbegrenzer für Vorlauf 450 W) - Heizkörperkreis Zone 1...
  • Seite 103 10 Anschluss- und Anlagenbeispiele 4. Die Parameter für den Heizkörperkreis (Zone 1) konfigurieren. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises Direkt (Werkseinstellung) CP020 oder Verbrauchers Diese Einstellung aktiviert keine Kühlung. Heizkennlinie HK, Steigung Heizk Steilheitswert der Heiz­ 1,5 (für Heizkörperkreis) CP230 kurve.
  • Seite 104 10 Anschluss- und Anlagenbeispiele 10.5 Anlage mit Heizelement, Fußbodenheizung, Sonnenkollektoren und TWW-Speicher 10.5.1 Hydraulikschema Abb.89 Ö & Ö & 400V~50Hz 230V~50Hz MW-6070543-4 1 Raumgerät eTwist 4 Pufferspeicher 2 Umschaltventil Heizung/TWW und 5 Schlauchset, isoliert Trinkwarmwasserfühler-Set 6 Frostschutzventile 3 Hydraulisches Anschluss-Set für einen Trinkwarmwasserspeicher 7889252 - v02 - 20032025...
  • Seite 105 10 Anschluss- und Anlagenbeispiele 10.5.2 Anschließen und Konfigurieren der Wärmepumpe Abb.90 400V~50Hz 230V~50Hz Ö & Ö Ö Ö & Ö Ö 400V~50Hz 230V~50Hz MW-6070544-4 Laux Naux T Coll Tflow Tflow 1 Außentemperaturfühler 8 Sonnenkollektorfühler 2 Raumgerät eTwist 9 Stromversorgung Pumpe (Maximalleistung: 300 W) - Solarkreis - PWM Pumpensteuerung Zone 3 10 Solarspeicherfühler TWW-Vorlauf...
  • Seite 106 10 Anschluss- und Anlagenbeispiele 4. Die Hauptheizungsparameter einstellen. Parameter Beschreibung Einstellung erforderlich HK/Verbrauch., Fkt. Funktion des Heizkreises oder Mischerheizkreis CP021 Verbrauchers Lufterhitzer Nur diese beiden Einstellungen wer­ den für die Kühlung verwendet. Heizkennlinie Steig.: Steigungswert der Heizkurve Zwischen 0,4 und 0,7 (für Fußboden­ CP231 heizkreis) Die Werte der Heizkurve für optimalen...
  • Seite 107 11 Solaranlagen 10.6 Anlage mit einem Schwimmbad 10.6.1 Anschluss eines Schwimmbads Abb.91 Zur Steuerung der Schwimmbadheizung benötigen Sie die Leiterplatten SCB-17B und einen Schwimmbadthermostat. Um die einwandfreie Funktion der Wärmepumpe mit einem Schwimmbad zu gewährleisten ist außerdem eine hydraulische Weiche erforderlich. Der elektrische Anschluss eines Schwimmbads erfolgt auf der Leiterplatten SCB-17B.
  • Seite 108 11 Solaranlagen 2. Für den Zugang zur Konfigurationsnummer für die Leiterplatte SCB-17B dem unten angegebenen Zugangspfad folgen und die Parameter für die Anlage voreinstellen. Zugangspfad > Fachmann > Erweitertes Menü > Konfigurationszahl eingeben > SCB-17B 7889252 - v02 - 20032025...
  • Seite 109 11 Solaranlagen 3. Die Konfigurationsnummer für den Typ der zu konfigurierenden Anlage auswählen: Tab.74 Funktionsschema Beschreibung Konfigurationsnummer Standard-Solaranlage MW-1002489-1 Solaranlage mit Schichtheizung MW-1002488-1 MW-6070600-1 Standard-Solaranlage mit Kühlkörper Standard-Solaranlage mit Gebläsekonvektor MW-6070601-1 Standard-Solaranlage mit der Wärmepumpe als Zu­ MW-6070602-1 satzerzeuger Die mit dem Anlagentyp verbundenen Parameter sind vorkonfiguriert und erscheinen im Menü...
  • Seite 110 11 Solaranlagen 11.2 Anschluss- und Anlagenbeispiele 11.2.1 Anschluss und Konfiguration einer Standard-Solaranlage Anwendungsbeispiel Abb.92 SCB-17B T Coll Tflow Tflow MW-6070586-1 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 3 Stromversorgung der Pumpe für den Solarkreis (je 2 Temperaturfühler im Solar- nach Anlage: PMW- oder Ein-/Aus-Pumpe) Trinkwarmwasserspeicher: NTC Fühler 4 Signal nur für PWM-Pumpe, sofern vorhanden Konfigurieren der Anlage...
  • Seite 111 11 Solaranlagen 7. Gegebenenfalls die Standardwerte für die Temperaturparameter und die Pumpenkonfiguration ändern. 11.2.2 Anschluss und Konfiguration einer Solaranlage mit Schichtheizung Anwendungsbeispiel Abb.93 SCB-17B T Coll Tflow Tflow MW-6070608-3 1 Solarkollektorfühler: Fühler NTC10K oder PT1000 4 Signal nur für PWM-Pumpe, sofern vorhanden 2 Unterer Temperaturfühler im Solar- 5 Umschaltventil Trinkwarmwasserspeicher: NTC-Fühler...
  • Seite 112 11 Solaranlagen 6. Die Pumpenparameter konfigurieren. Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen. PWM-Pumpe Ein/Aus 7. Gegebenenfalls die Standardwerte für die Temperaturparameter und die Pumpenkonfiguration ändern. 11.2.3 Anschluss und Konfiguration einer Standard-Solaranlage mit einem Kühlkörper Anwendungsbeispiel Abb.94 SCB-17B...
  • Seite 113 11 Solaranlagen 5. Für den Zugang zu den Parametern für die Pumpe dem unten angegebenen Zugangspfad folgen. Zugangspfad > Fachmann > Anlage einrichten > Solaranlagen > Erweitert 6. Die Pumpenparameter konfigurieren. Parameter Beschreibung Einstellung erforderlich Kollektorpumpentyp Auswahl des Solarkollektorpumpentyps Je nach Pumpe: SP129 Den Typ der Solarkollektorpumpe bestimmen.
  • Seite 114 11 Solaranlagen Parameter Beschreibung Einstellung erforderlich Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen. NTC-Fühler PT1000-Fühler Art der Wärmeabfuhr Art der verwendeten Wärmeabfuhr, entweder ein Heizkörper Lufterhitzer SP362 oder ein Gebläsekonvektor (oder Ventilator) 5.
  • Seite 115 11 Solaranlagen 3. Für den Zugang zu den Parametern für die Anlage dem unten angegebenen Zugangspfad folgen. Zugangspfad > Fachmann > Anlage einrichten > Solaranlagen > Anlagentyp 4. Die Parameter für die Anlage einstellen. Parameter Beschreibung Einstellung erforderlich Solarfühlertyp Auswählen des Typs des Solarkollektorfühlers. Je nach Fühler: SP011 Den Typ des Solarkollektorfühlers bestimmen.
  • Seite 116 11 Solaranlagen 11.3.2 Solarkühlung Das Solar-Kühlsystem überträgt die überschüssige Wärme aus dem Speicher an die Solarkollektoren. Der Kühlbetrieb wird mit dem Parameter Rückkühlung Speicher (SP051) eingestellt, der die Zeitspanne bestimmt, in der die Kühlung erlaubt ist. Diese Funktion wird nur aktiviert, wenn die Temperatur der Solarkollektoren unter der durch den Parameter Tmax Rückkühlbetrieb (DP052) festgelegten maximalen Kühltemperatur liegt.
  • Seite 117 11 Solaranlagen Parameter Beschreibung Einstellung erforderlich SpeicherprioRückkühl Speicherpriorität Solarkollektor-Rückkühlbetrieb Heizkreis oder Trinkwasser SP057 Mit diesem Parameter wird die Priorität für die Kühlung bei einer Anlage mit einem Solar-Trinkwarmwasserspeicher und einem Pufferspeicher festgelegt. Heizkreis: Der Pufferspeicher wird vorrangig vor der Kühlung des Solar-Trinkwarmwasserspeichers auf die durch HZG- Temp.
  • Seite 118 11 Solaranlagen Parameter Beschreibung Werkseinstellung Tmax Solarkollektor Zulässige Maximaltemperatur für Solarkollektor 110 °C SP035 Einstellbar von 60 °C bis 200 °C Solltemp TWW- Temperatur-Sollwert für das Laden des TWW-Speichers. 45 °C Ladung Einstellbar von 8 °C bis 60 °C SP044 Max SollT TWW- Maximale Solltemperatur für das Laden des TWW-Speichers.
  • Seite 119 11 Solaranlagen Parameter Beschreibung Werkseinstellung Röhr-kollektor Start Startzeit der Solarröhrenkollektorfunktion 00:00 SP070 Röhr-kollektor Ende Endzeit der Solarröhrenkollektorfunktion 00:00 SP079 Röhr-kollektor Ende Endzeit der Solarröhrenkollektorfunktion 00:00 SP080 MaxVerzögKollekPum Maximale Verzögerungszeit für das Einschalten der Solarkollektorpumpe 30 min Einstellbar von 0 Min bis 60 Min SP089 MaxVerzögKollekPum Maximale Verzögerungszeit für das Einschalten der Solarkollektorpumpe...
  • Seite 120 11 Solaranlagen Parameter Beschreibung Werkseinstellung Temp.Absenkung Min. negativer dT (Temperaturabsenkschritt), der zu Verringerung der 0 °C Pumpe Pumpendrehzahl um 10% führt SP193 Einstellbar von 0 °C bis 30 °C Drehzahlschritte dT Drehzahlschritte der Solarkollektorpumpe (ausgedrückt in Prozent) für die SP202 DeltaT-Regelung Einstellbar von 0 % bis 100 % Drehzahlschritte dT...
  • Seite 121 11 Solaranlagen Parameter Beschreibung Werkseinstellung Extra Solarspeicher Aktivieren/Deaktivieren des Vorhandenseins eines zusätzlichen Nein SP301 Solarspeichers Nein Hyst-Solarspeicher Die Temperaturhysterese für die Sollwerte des Solarspeichers (Nennwert, 3 °C SP306 Höchstwert und Grenzwert) Einstellbar von 1 °C bis 40 °C Verz. Rücklauf aus Ausschaltverzögerung der Kollektorpumpe nach Erfüllung der 1 Sek.
  • Seite 122 11 Solaranlagen Meldungen Beschreibung der Meldungen Status Solarkessel Aktueller Status Solarkessel SM020 Standby Frostschutz Pumpenschutz Kollektorschutz Ladung TWW Ladung HZG Rückkühlung Solarröhre Status TWW-Speicher Aktueller Status des TWW-Speichers SM021 Bereit zum Laden Nenntemp. Ladung Max. Temp. Ladung Grenztemp. Ladung Status HZG-Speicher Aktueller Status Heizung-Solarpufferspeicher SM022 Bereit zum Laden...
  • Seite 123 12 Bedienung 12 Bedienung 12.1 Aktivieren/Deaktivieren der Kindersicherung Die Kindersicherung verhindert, dass Kinder versehentlich die Einstellungen ändern. Die Kindersicherung ist nur aktiv, wenn der Bildschirm im Standby-Zustand ist. Bei aktiver Kindersicherung können die Einstellungen durch kurzes gleichzeitiges Drücken der Tasten vorübergehend aufgerufen werden.
  • Seite 124 12 Bedienung 12.3 Individuelles Anpassen der Heizkreise 12.3.1 Definition des Begriffs „Heizkreis“ Abb.99 Heizkreis: Begriff für die verschiedenen hydraulischen Kreise. Er bezeichnet mehrere Räume, die vom selben Heizkreis versorgt werden. Tab.83 Beispiel: Werkseitige Bezeich­ Taste Heizkreis nung Heizkreis 1 Zone 1 Heizkreis 2 Zone 2 MW-1001145-2...
  • Seite 125 12 Bedienung Abb.102 Tab.84 Beispiel Raumtemperatur-Soll­ °C Start der Aktivität Aktivität wert 6:30 20 °C Morgens 9:00 19 °C Abwesend 17:00 20 °C Zu Hause 06:30 09:00 17:00 20:00 23:00 20:00 22 °C Abends MW-1001144-2 23:00 16 °C Schlafen 12.4.2 Ändern der Bezeichnung einer Aktivität Die Bezeichnung der einzelnen Aktivitäten ist werkseitig voreingestellt: Morgens, Schlafen, Zu Hause, Abends, Abwesend und Eigene.
  • Seite 126 12 Bedienung 12.5 Raumtemperatur für einen Heizkreis 12.5.1 Auswählen der Betriebsart Zum Einstellen der Raumtemperatur der einzelnen Wohnbereiche können Sie zwischen fünf Betriebsarten wählen. Wenn Sie ein programmierbares Ein-/Aus-Raumgerät verwenden, empfehlen wir die Betriebsart Manuell für den Heizkreis. Wenn Sie OpenTherm oder R-bus verwenden, empfehlen wir die Betriebsart Programmierung, die es ermöglicht, die Raumtemperatur entsprechend Ihren Aktivitäten anzupassen, was den Stromverbrauch optimiert.
  • Seite 127 12 Bedienung Abb.111 5. Zum Ändern des Zeitprogramms das gewünschte Programm auswählen. Die für Montag programmierten Aktivitäten werden angezeigt. Die letzte Aktivität des Tages bleibt bis zur ersten Aktivität des folgenden Tages aktiviert. 6. Den zu ändernden Tag wählen. 7. Entsprechend Ihren Bedürfnissen folgende Schritte ausführen: MW-6000862-2 Tab.86 Maßnahme...
  • Seite 128 12 Bedienung Abb.114 4. Den zu ändernden Tag wählen. 5. Entsprechend Ihren Bedürfnissen folgende Schritte ausführen: MW-6000882-1 Tab.87 Maßnahme Verfahren Die Zeiteinstellungen für programmierte Aktivitä­ Eine programmierte Aktivität anwählen. ten ändern. Taste drücken. Die Startzeit und/oder die zugehörige Aktivität ändern. Die Änderung mit Bestätigen speichern.
  • Seite 129 12 Bedienung 12.6 Trinkwarmwassertemperatur 12.6.1 Auswählen der Betriebsart Für die Trinkwarmwasserbereitung kann zwischen fünf Betriebsarten gewählt werden. Wir empfehlen die Betriebsart Programm, die es ermöglicht, die Zeiten für die Trinkwasserbereitung entsprechend Ihren Bedürfnissen zu programmieren und den Stromverbrauch optimiert. Abb.118 1.
  • Seite 130 12 Bedienung Abb.123 5. Zum Ändern des Zeitprogramms das gewünschte Programm auswählen. Die für Montag programmierten Aktivitäten werden angezeigt. Die letzte Aktivität des Tages bleibt bis zur ersten Aktivität des folgenden Tages aktiviert. MW-6000887-1 Abb.124 6. Den zu ändernden Tag wählen. 7.
  • Seite 131 12 Bedienung Abb.127 4. Temporär wählen. 5. Die Zeit angeben, wann die Abweichung beendet wird. 6. Die Abweichung mit Bestätigen bestätigen. Um die Abweichung abzubrechen, eine andere Betriebsart wählen. Scheduling Manual Temporary Holiday MW-6070676-01 12.6.4 Ändern der Trinkwasser-Solltemperaturen Die Trinkwasserbereitung funktioniert mit zwei Solltemperaturparametern: Komfort TWW Sp.: Verwendet in den Betriebsarten Zeitprogramm, Manuell und Temporär TWW-Sollwert Eco: Verwendet in den Betriebsarten Zeitprogramm,...
  • Seite 132 12 Bedienung Abb.132 1. Auf dem Startbildschirm die Taste drücken. MW-6000868-2 Abb.133 2. Kühlen erzwingen Ein/Aus wählen. 3. Den gewünschten Wert auswählen: Ja: Kühlung ist aktiv, unabhängig von der Außentemperatur. Nein: Das System aktiviert die Kühlung automatisch in Abhängigkeit von der Außentemperatur. 4.
  • Seite 133 12 Bedienung Im Falle einer mehrwöchigen Abwesenheit können die Raumtemperatur und die Warmwassertemperatur gesenkt werden, um Energie zu sparen. Dazu die Betriebsart Ferienbetrieb System für alle Heizkreise, einschließlich Trinkwarmwasser, oder Ferien für jeden Kreis einzeln aktivieren. Einschalten des Ferienbetriebs für alle Heizkreise Wenn Sie mehrere Wochen lang nicht zu Hause sein werden, schalten Sie für alle Heizkreise, einschließlich Trinkwarmwasser die Betriebsart Ferienbetrieb System ein.
  • Seite 134 12 Bedienung 12.7.6 Frostschutz Wenn die Temperatur des Heizungswassers in der Wärmepumpe zu sehr absinkt, wird die integrierte Schutzvorrichtung ausgelöst. Diese Vorrichtung arbeitet wie folgt: Wenn die Wassertemperatur unter 8 °C liegt, schaltet sich die Umwälzpumpe ein. Wenn die Wassertemperatur unter 6 °C liegt, schaltet sich der Zusatzerzeuger ein.
  • Seite 135 13 Benutzerhinweise 3. Den an der Bedieneinheit angezeigten Wasserdruck der Anlage überprüfen. Wichtig: Der empfohlene Wasserdruck beträgt 0,15 MPa bis 0,2 MPa (1,5 bar bis 2 bar). 12.9.2 Ausschalten der Wärmepumpe Die Wärmepumpe muss in bestimmten Situationen ausgeschaltet werden, zum Beispiel während einem Eingriff an der Anlage. In anderen Situationen, wie einer längeren Abwesenheitsperiode, empfehlen wir die Verwendung der Betriebsart Ferienbetrieb System, um die Antiblockierfunktion der Wärmepumpe zu nutzen und die Anlage vor Frost...
  • Seite 136 14 Wartung 5. Die Absperrventile schließen, um die Außeneinheit vom inneren Teil des Heizkreises abzutrennen. 6. Die im Innenbereich zwischen den Absperrventilen und der Außeneinheit an der tiefsten Stelle des Heizkreises installierten Entleerungsventile (c) ausfindig machen. 7. Die Entleerungsventile öffnen und den äußeren Teil des Heizkreises entleeren.
  • Seite 137 14 Wartung Wichtig: Bei Eingriffen in den Kältemittelkreis für Reparaturen – oder zu anderen Zwecken – das Kältemittel entfernen. Das Kältemittel in den entspechenden Druckflaschen sammeln und rückgewinnen. Informationen über die Art und Menge des zu verwendenden Kältemittels können dem Typschild entnommen werden. Vorsicht! Die Anlage nicht entleeren, außer bei absoluter Notwendigkeit.
  • Seite 138 14 Wartung Checkliste Auszuführende Vorgänge Wärmepumpe und Anlage Den Druck überprüfen. Den Füllstand der Wärmeträgerflüssigkeit regelmäßig kon­ trollieren. Regelmäßig kontrollieren, dass die Luftein- und -auslässe nicht durch Fremdkörper wie Blätter verstopft sind. Kondensatablauf Kontrollieren, dass der Kondensatabfluss nicht durch Staub oder Schmutz behindert wird.
  • Seite 139 14 Wartung Abb.148 4. Den Magnetitabscheider mit dem im Zubehörbeutel befindlichen Wartungswerkzeug abschrauben. 5. Die einzelnen Teile des Magnetitabscheiders vorsichtig mit sauberem Wasser reinigen, bis alle Verunreinigungen entfernt sind. Das Siebgewebe darf nicht verstopft sein. MW-1002149-1 Abb.149 6. Den Magnetitabscheider wieder einsetzen, dabei auf die Keilnut des Kunststoffteils achten.
  • Seite 140 14 Wartung 14.6 Entleeren des Heizkreises 1. Das Gerät ausschalten und über die Absperrventile für die Heizkreise hydraulisch abtrennen. Abb.150 2. Den Druck durch Öffnen des Ventils ablassen. MW-6070467-1 Abb.151 3. Den Stopfen von der Kondensatschale abziehen. 4. Einen Ablaufschlauch (mitgeliefert) an den Filternippel anschließen und durch die dafür vorgesehene Öffnung an der Kondensat- Sammelschale führen.
  • Seite 141 15 Fehlerbehebung Abb.154 4. Die Batterie an der Rückwand der Benutzeroberfläche durch leichtes Drücken herausnehmen. 5. Eine neue Batterie einsetzen. Batterietyp: CR2032, 3 V Wichtig: Keine wiederaufladbaren Batterien verwenden Verbrauchte Batterien nicht über den Hausmüll entsorgen. Diese bei einer geeigneten Sammelstelle abgeben. 6.
  • Seite 142 15 Fehlerbehebung Tab.96 Liste der Warncodes Code Meldung Beschreibung A02.06 Wasserdruckwarnung Wasserdruckwarnung aktiv A02.18 OV-Fehler Objektverzeichnis-Fehler A02.22 Durchfl.-Systemwarn. Wasserdurchfluss-Systemwarnung aktiv A02.55 Ungült. /fehl. SNR Ungültige oder fehlende Seriennr. A06.111 WP defekt Fehler an der Wärmepumpeneinheit Dieser Fehlercode ist mit den folgenden Fehlercodes der Außeneinheit Confida MB 400 verknüpft: E3, E4, E7, Eb, H5, H9, Hd, CL Weitere Informationen zu diesem Fehler sind in der Fehlerhistorie zu finden.
  • Seite 143 15 Fehlerbehebung Tab.97 Code Meldung Beschreibung H00.16 T TWW-Speicher offen Trinkwasserspeicher-Temperaturfühler entfernt od. misst eine Temperatur unter dem zulässigen Bereich Verdrahtung zwischen Hauptleiterplatte und Fühler überprüfen. Überprüfen, ob der Fühler ordnungsgemäß montiert wurde. Widerstandswert des Fühlers überprüfen. Fühler ersetzen, falls erforderlich. H00.17 T TWW-Sp.
  • Seite 144 15 Fehlerbehebung Code Meldung Beschreibung H00.49 TWp-Vorlauf fehlt Wärmepumpen-Vorlauftemperaturfühler wurde erwartet, aber nicht gefunden Verkabelung zwischen Hauptleiterplatte und Fühler überprüfen. Überprüfen, ob der Fühler korrekt montiert ist. Widerstandswert des Fühlers überprüfen. Fühler ersetzen, falls erforderlich. H00.51 TWp-Rücklauf offen Wärmepumpen-Rücklauftemperaturfühler wurde entf. o. misst eine Temperatur unterhalb des Messbereichs Verdrahtung zwischen Hauptleiterplatte und Fühler überprüfen.
  • Seite 145 15 Fehlerbehebung Code Meldung Beschreibung H02.10 Vollst. Sperre Vollständige Sperre des Gerätes erkannt Eingang BL an der Klemmleiste der Hauptleiterplatte ist offen: Den Kontakt am Eingang BL überprüfen. Verkabelung überprüfen. Parameter AP001 und AP100 überprüfen. H02.23 Durchfl.-Systemf. Wasserdurchfluss-Systemfehler aktiv Durchflussproblem Ungenügender Durchfluss: Ein Heizkörperventil öffnen.
  • Seite 146 15 Fehlerbehebung Code Meldung Beschreibung H06.17 DeltaT ZH max Grenze Die Temperaturdifferenz auf der Zentralheizungsseite übersteigt den maximalen Grenzwert. Dieser Fehlercode ist mit dem folgenden Fehlercode der Außeneinheit Confida MB 400 und Mono 2 AWHP verknüpft: P5 Prüfen, ob der Filter gereinigt werden muss. Sicherstellen, dass sich keine Luft im System befindet (Entlüften).
  • Seite 147 15 Fehlerbehebung Code Meldung Beschreibung H06.28 Komm. IM - AM Kommunikationsfehler zwischen Innen- und Außeneinheit Dieser Fehlercode ist mit dem folgenden Fehlercode der Außeneinheit Confida MB 400 und Mono 2 AWHP verknüpft: E2 Die Hauptleiterplatte B und die Hauptregelungsleiterplatte des Hydraulikmoduls sind nicht angeschlossen.
  • Seite 148 15 Fehlerbehebung Code Meldung Beschreibung H06.36 Gebläsemotor Anomalie am Außenmodul-Gebläsemotor. Dieser Fehlercode ist mit den folgenden Fehlercodes der Außeneinheit Confida MB 400 verknüpft: H6, HH, P9 Dieser Fehlercode ist mit den folgenden Fehlercodes der Außeneinheit Mono 2 AWHP verknüpft: H6, HE, HH Ein starker Wind bläst gegen das Gebläse, so dass es sich in die entgegengesetzte Richtung dreht.
  • Seite 149 15 Fehlerbehebung Code Meldung Beschreibung H06.62 WP Auslasstemp. Fehler am Verdichter-Auslasstemperaturfühler der Wärmepumpe Dieser Fehlercode ist mit dem folgenden Fehlercode der Außeneinheit Confida MB 400 und Mono 2 AWHP verknüpft: EA Siehe mögliche Ursachen und Maßnahmenliste für Code H06.24. Der Temperaturfühler TWout hat sich gelöst. Wieder anschließen. Der Temperaturfühler T1 hat sich gelöst.
  • Seite 150 15 Fehlerbehebung Code Meldung Beschreibung H06.68 Lufts. TempFühler AE Luftseitiger Kältemittelaustrittsfühler des Wärmetauschers der Außeneinheit Dieser Fehlercode ist mit dem folgenden Fehlercode der Außeneinheit Confida MB 400 und Mono 2 AWHP verknüpft: E5 Der Stecker des Fühlers T3 ist lose. Wieder anschließen. Der Stecker des Fühlers T3 ist nass oder es ist Wasser eingedrungen.
  • Seite 151 15 Fehlerbehebung Code Meldung Beschreibung H06.78 Int. Komm.fehler AE Kommunikationsfehler zwischen den Hauptregelungsleiterplatten von Kältemittel- und Hydrauliksystem Dieser Fehlercode ist mit folgendem Fehlercode der Außeneinheit Mono 2 AWHP ver­ knüpft: H0 Die Hauptleiterplatte B und die Hauptregelungsleiterplatte des Hydraulikmoduls sind nicht mit dem Kabel verbunden.
  • Seite 152 15 Fehlerbehebung Tab.98 Liste der Sperrcodes Code Meldung Beschreibung E00.00 TVorlauf offen Vorlauftemperaturfühler wurde entfernt oder misst eine Temperatur unter dem zulässigen Bereich Mangelhafter Fühleranschluss: Verkabelung zwischen Leiterplatte und Fühler überprüfen Überprüfen, ob der Fühler korrekt montiert ist Fühlerausfall: Widerstandswert des Fühlers überprüfen Fühler bei Bedarf austauschen E00.01 TVorlauf geschlossen...
  • Seite 153 16 Außerbetriebsetzung und Entsorgung 2. Das Bauteil auswählen, für das die Versionsinformation angezeigt werden soll. Tab.99 Komponente Beschreibung EHC–16 Hauptleiterplatte für die Regelung der Wärmepumpe, des ersten Heizkreises (Direktkreis) und der Zusatzheizung MK2.1 Benutzeroberfläche ® BLE Smart Antenna Leiterplatte für Bluetooth -Kommunikation SCB-17B Leiterplatte zur Regelung zusätzlicher Schaltkreise...
  • Seite 154 16 Außerbetriebsetzung und Entsorgung 2. Netzanschluss der Wärmepumpe abklemmen. 3. Das Kältemittel gemäß den geltenden Vorschriften rückgewinnen Wichtig: Das Kältemittel nicht in die Atmosphäre entweichen lassen. 4. Den Hauptwasserhahn schließen. 5. Die Anlage entleeren. 6. Die hydraulischen Anschlüsse demontieren. 7. Die Wärmepumpe demontieren. 8.
  • Seite 155 17 Ersatzteile 17 Ersatzteile 17.1 Elektrokabelbäume Abb.157 Kabelbaum für Geräte mit hydraulischem und/oder elektrischem Zusatzerzeuger Flowmeter + temp. sensor SCB-01 GTW-08 Status Status 0-10 0-10 Condensation sensor Temp. sensor SCB-17B So+/So- Energy counter BL2 Multifunction BL1 Multifunction R-BUS (Room Unit) Tout (Outside temperature sensor) Tdhw (Domestic hot T Coll...
  • Seite 156 17 Ersatzteile Pos. Nr. Artikelnummer Beschreibung 7853891 Erdungsleitung, L400 mm 7853847 Hauptkabelbaum 7853866 Kabelbaum (EHC–16 - Verteilerblock) 7853962 Klemmleiste XYE + Kabelbaum (XYE Klemmleiste an Außeneinheit - Verteilerklemmleiste) 7854059 L-Bus-Kabel, L500 mm 7854060 Netzanschluss-Kabelbaum für die SCB Leiterplatte, L300 mm 7854054 Kabelbaum (EHC–16 - Relais + Raumgerät + Klemmleiste) 7854055...
  • Seite 157 17 Ersatzteile 17.2 Confida 40E mit Heizelement Abb.158 MW-6070561-2 7889252 - v02 - 20032025...
  • Seite 158 17 Ersatzteile Tab.101 Pos. Nr. Artikelnummer Beschreibung 7853913 Abdeckhaube 7853912 Seitenwand 7853887 Kondensatwanne 7853889 Displayhalterung Scharnier links 7853879 Displayhalterung Scharnier rechts 7853868 Vierteldrehverschluss 7853885 Stopfen Ø30 7886575 MK2.1 Display 7856910 Vorderwand komplett 7853917 Vierteldrehverschluss + Unterlegscheibe 7769985 Vorderwand Benutzeroberfläche 7769986 Rückwand Benutzeroberfläche 7769988 Öffnungsscharnier rechts...
  • Seite 159 Membran-Ausdehnungsgefäß 7854057 Distanzscheibe Leiterplatte 7853962 Klemmleiste XYE + Kabelbaum (Klemmleiste XYE an Außeneinheit - Vertei­ lerklemmleiste) 7853924 Kappe, Ø14 x10 7856912 Remeha Logo 7856913 SCB-17B Leiterplatte 7845252 Ø40 Manometer 3 bar 7838405 Rohr für Manometer 7889252 - v02 - 20032025...
  • Seite 160 17 Ersatzteile 17.3 Confida 40H mit hydraulischem Zusatzerzeuger Abb.159 MW-6070562-2 7889252 - v02 - 20032025...
  • Seite 161 17 Ersatzteile Tab.102 Pos. Nr. Artikelnummer Beschreibung 7853913 Abdeckhaube 7853912 Seitenwand 7853887 Kondensatwanne 7853889 Displayhalterung Scharnier links 7853879 Displayhalterung Scharnier rechts 7853868 Vierteldrehverschluss 7853885 Stopfen Ø30 7886575 MK2.1 Display 7856910 Vorderwand komplett 7853876 Vorlaufsammelleitung 7853917 4 x 24 PANEX Vierteldrehverschlüsse 7769985 Vorderwand Benutzeroberfläche 7769986...
  • Seite 162 2-poliger Stecker 7853934 2-poliger Stecker 7853935 3-poliger Stecker 7854057 Distanzscheibe Leiterplatte 7854062 RAST 5 02PTS BL2 ASSY Steckverbinder 7856912 Remeha Logo 7856913 LeiterplatteSCB-17B 18 Anhang 18.1 Bezeichnung und Symbol der Heizkreise Tab.103 Werkseitige Be­ Werkseitiges Vom Kunden festgelegte Bezeichnung und Symbol...
  • Seite 163 18 Anhang 18.2 Bezeichnung und Temperatur der Aktivitäten Tab.104 Bezeichnung und Temperatur der Aktivitäten für Heizung Werkseitige Bezeich­ Werkseitige Tempera­ Vom Kunden festgelegte Bezeichnung und Tem­ Aktivitäten nung peratur Aktivität 1 Schlafen 16 °C Aktivität 2 Zu Hause 20 °C Aktivität 3 Abwesend 6 °C...
  • Seite 164 18 Anhang 7889252 - v02 - 20032025...
  • Seite 165 18 Anhang 7889252 - v02 - 20032025...
  • Seite 166 18 Anhang 7889252 - v02 - 20032025...
