Montage

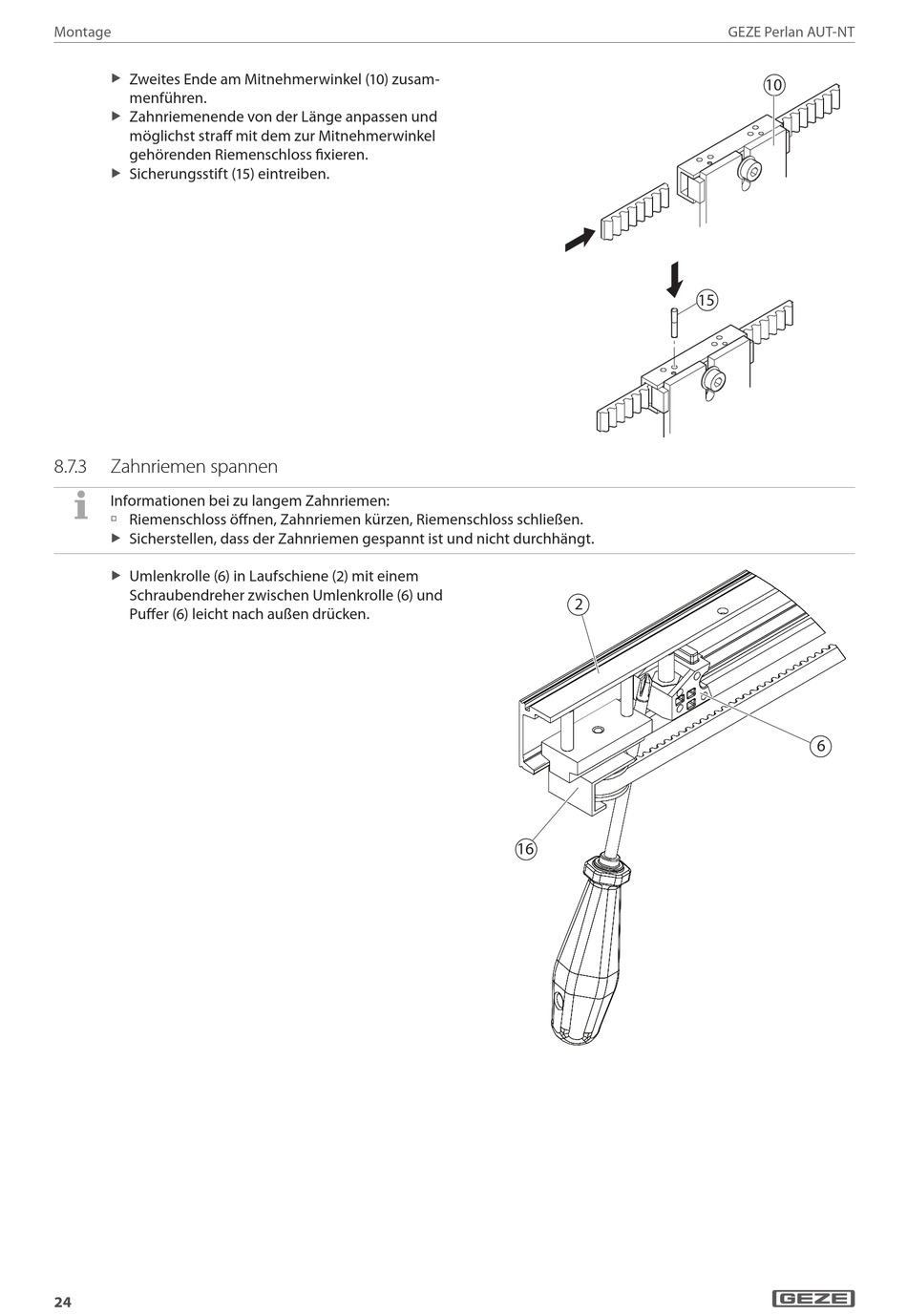

Zweites Ende am Mitnehmerwinkel (10) zusam-
X
menführen.
Zahnriemenende von der Länge anpassen und
X
möglichst straff mit dem zur Mitnehmerwinkel
gehörenden Riemenschloss fixieren.
Sicherungsstift (15) eintreiben.
X
8.7.3

Zahnriemen spannen

Informationen bei zu langem Zahnriemen:
Riemenschloss öffnen, Zahnriemen kürzen, Riemenschloss schließen.
à
Sicherstellen, dass der Zahnriemen gespannt ist und nicht durchhängt.
X
Umlenkrolle (6) in Laufschiene (2) mit einem
X
Schraubendreher zwischen Umlenkrolle (6) und
Puffer (6) leicht nach außen drücken.
