Installation und Montage
4.3
i
i

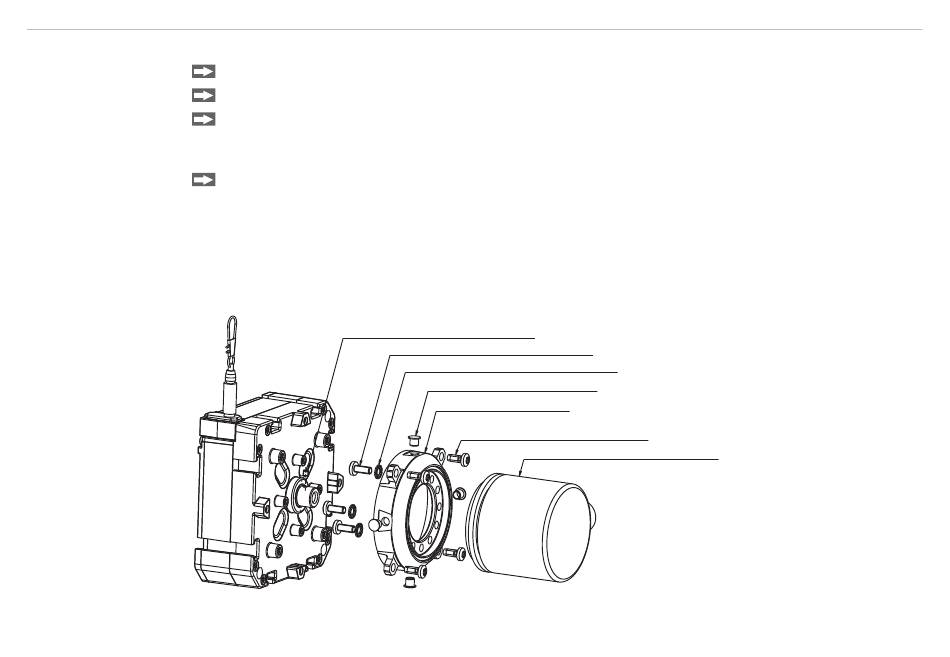

Abb. 4 Montage von Synchroflansch-Adapter und Encoder, WPS-1500-K-100-M / WPS-2500-K-100-M
wireSENSOR, WPS K100-M
Encodermontage
Montieren Sie den Flansch am Encoder (Drehgeber).
Stecken Sie die Welle des Encoders in die Welle der Seilzug-Mechanik.
Drehen Sie den Encoder, bis die Madenschraube an der Seilzug-Mechanik in einer Linie zu einer der vier
Löcher im Flansch steht. Ziehen Sie die Madenschraube über das entsprechende Loch im Flansch mit
0,6 Nm an.
Montieren Sie die Gruppe Encoder/Flansch an der Seilzug-Mechanik.
Achten Sie darauf, dass das Messseil immer durch den Federmotor
gespannt ist, um ein Abspringen von der Seiltrommel zu vermeiden.
Beachten Sie die Hinweise des Encoder-Herstellers.
1x Gewindestift M3x3 ISO 4029
Anzugsdrehmoment 0,6 Nm
3x Schraube M4x10 ISO 7045
3x Unterlegscheibe DIN 6798 A
4x Kunststoff-Locheinsatz
Synchroflansch
4x Schraube 4x10 Torx T20
Anzugsdrehmoment 1,2 Nm
Encoder mit Synchroflansch
