MICRO-EPSILON wireSENSOR WPS Serie Betriebsanleitung Seite 14

Installation und Montage
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.
> Beschädigungs-
gefahr für Seil und
Sensor
Länge der Drehgeberwelle
Verdrillen Sie nicht das
Messseil!

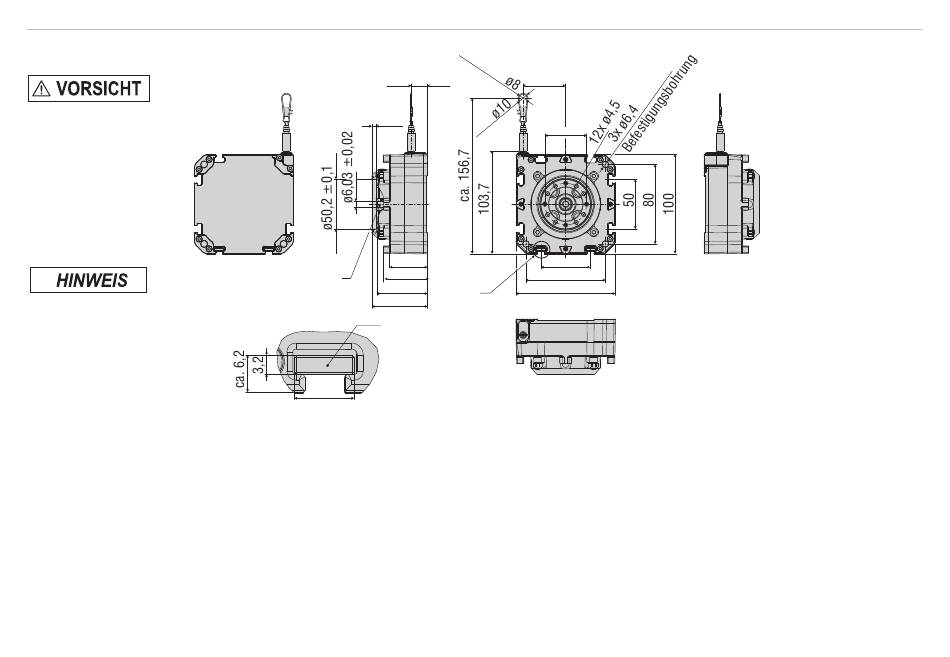

Abb. 2 Maßzeichnung WPS-1500-K100-M, Maßzeichnung WPS-2500-K100-M, Abmessungen in mm
wireSENSOR, WPS K100-M
ca. 16,3
4,3
38
44,5
50,9
10 ±0,2
56
X 3:1
4x Montagenuten
M6 DIN 562
Schraube darf nicht
mit dem Gehäuse
10
in Berührung kommen.
ca. 42,8
ø42
50
80
100
X
Seite 14
