Installation und Montage
Länge der Drehgeberwelle

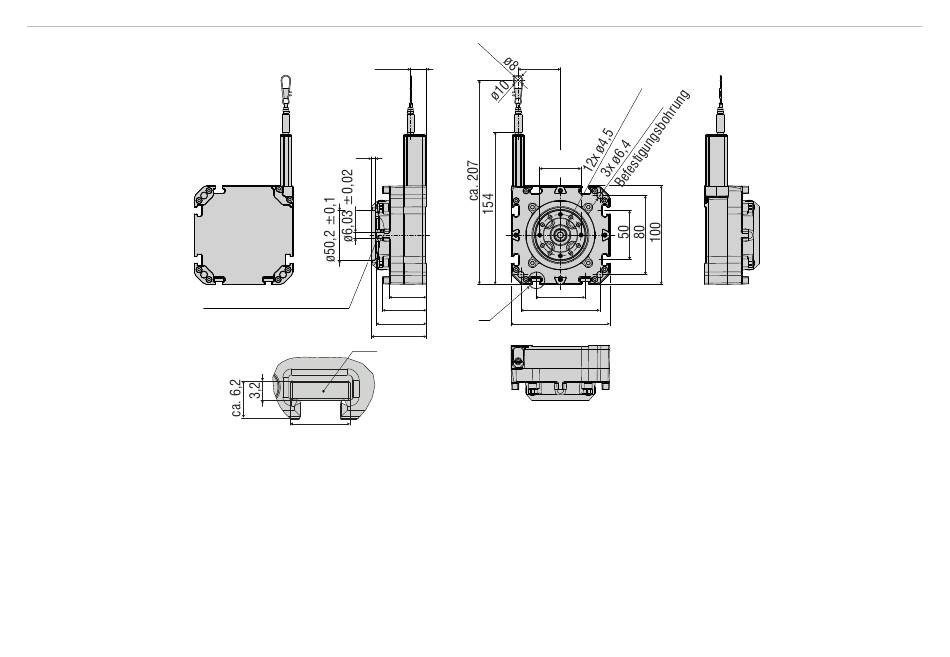

Abb. 3 Maßzeichnung WPS-3500-K100-M, Maßzeichnung WPS-5000-K100-M,
Maßzeichnung WPS-8000-K100-M, Abmessungen in mm
wireSENSOR, WPS K100-M
ca. 16,3
4,3
38
44,5
10 ±0,02
50,9
56
X 3:1
4x Montagenuten
M6 DIN 562
Schraube darf nicht
mit dem Gehäuse
10
in Berührung kommen.
ca. 42,8
ø42
50
80
100
X
