Installation und Montage

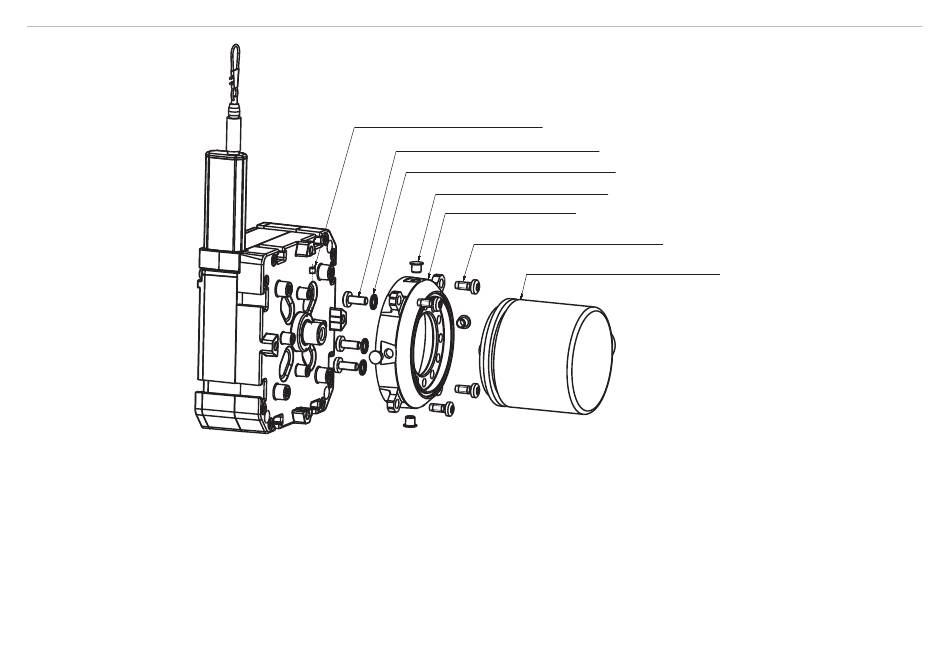

Abb. 5 Montage von Synchroflansch-Adapter und Encoder, WPS-3500-K100-M / WPS-5000-K100-M /
WPS-8000-K100-M
wireSENSOR, WPS K100-M
1x Gewindestift M3x3 ISO 4029
Anzugsdrehmoment 0,6 Nm
3x Schraube M4x10 ISO 7045
3x Unterlegscheibe DIN 6798 A
4x Kunststoff-Locheinsatz
Synchroflansch
4x Schraube 4x10 Torx T20
Anzugsdrehmoment 1,2 Nm
Encoder mit Synchroflansch
