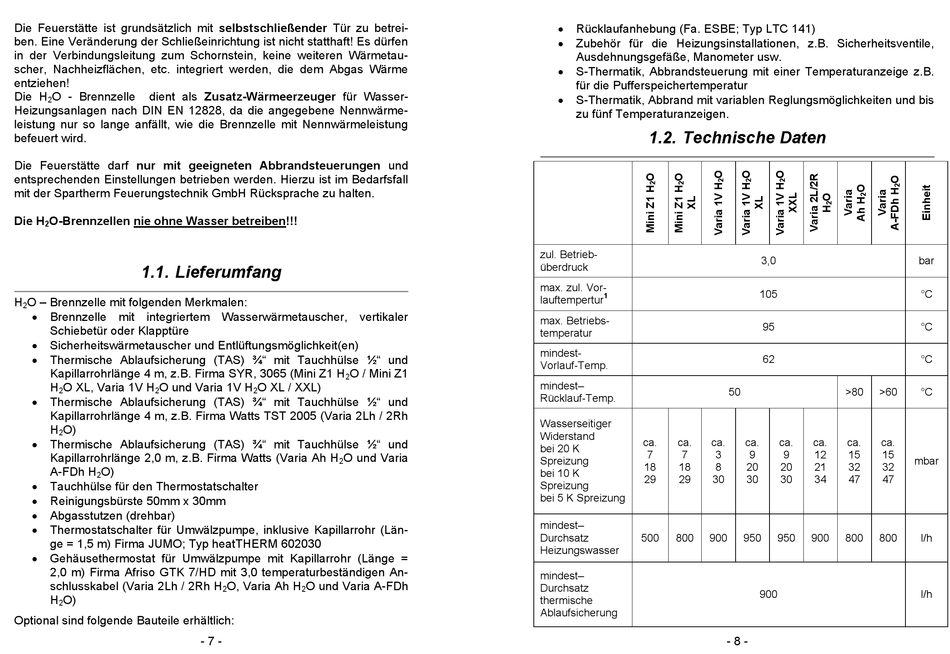

Die Feuerstätte ist grundsätzlich mit selbstschließender Tür zu betrei-
ben. Eine Veränderung der Schließeinrichtung ist nicht statthaft! Es dürfen
in der Verbindungsleitung zum Schornstein, keine weiteren Wärmetau-
scher, Nachheizflächen, etc. integriert werden, die dem Abgas Wärme
entziehen!
Die H
O - Brennzelle
dient als Zusatz-Wärmeerzeuger für Wasser-
2
Heizungsanlagen nach DIN EN 12828, da die angegebene Nennwärme-
leistung nur so lange anfällt, wie die Brennzelle mit Nennwärmeleistung
befeuert wird.
Die Feuerstätte darf nur mit geeigneten Abbrandsteuerungen und
entsprechenden Einstellungen betrieben werden. Hierzu ist im Bedarfsfall
mit der Spartherm Feuerungstechnik GmbH Rücksprache zu halten.
Die H
O-Brennzellen nie ohne Wasser betreiben!!!
2
1.1. Lieferumfang
H
O – Brennzelle mit folgenden Merkmalen:
2
Brennzelle mit integriertem Wasserwärmetauscher, vertikaler
Schiebetür oder Klapptüre
Sicherheitswärmetauscher und Entlüftungsmöglichkeit(en)
Thermische Ablaufsicherung (TAS) ¾" mit Tauchhülse ½" und
Kapillarrohrlänge 4 m, z.B. Firma SYR, 3065 (Mini Z1 H
H
O XL, Varia 1V H
O und Varia 1V H
2
2
Thermische Ablaufsicherung (TAS) ¾" mit Tauchhülse ½" und
Kapillarrohrlänge 4 m, z.B. Firma Watts TST 2005 (Varia 2Lh / 2Rh
H
O)
2
Thermische Ablaufsicherung (TAS) ¾" mit Tauchhülse ½" und
Kapillarrohrlänge 2,0 m, z.B. Firma Watts (Varia Ah H
A-FDh H
O)
2
Tauchhülse für den Thermostatschalter
Reinigungsbürste 50mm x 30mm
Abgasstutzen (drehbar)
Thermostatschalter für Umwälzpumpe, inklusive Kapillarrohr (Län-
ge = 1,5 m) Firma JUMO; Typ heatTHERM 602030
Gehäusethermostat für Umwälzpumpe mit Kapillarrohr (Länge =
2,0 m) Firma Afriso GTK 7/HD mit 3,0 temperaturbeständigen An-
schlusskabel (Varia 2Lh / 2Rh H
H
O)
2
Optional sind folgende Bauteile erhältlich:
O / Mini Z1
2
O XL / XXL)
2
O und Varia
2
O, Varia Ah H
O und Varia A-FDh
2
2
- 7 -
Rücklaufanhebung (Fa. ESBE; Typ LTC 141)
Zubehör für die Heizungsinstallationen, z.B. Sicherheitsventile,
Ausdehnungsgefäße, Manometer usw.
S-Thermatik, Abbrandsteuerung mit einer Temperaturanzeige z.B.
für die Pufferspeichertemperatur
S-Thermatik, Abbrand mit variablen Reglungsmöglichkeiten und bis
zu fünf Temperaturanzeigen.
1.2. Technische Daten
zul. Betrieb-
überdruck
max. zul. Vor-
1
lauftempertur
max. Betriebs-
temperatur
mindest-
Vorlauf-Temp.
mindest–
Rücklauf-Temp.
Wasserseitiger
Widerstand
ca.
ca.
ca.
bei 20 K
7
7
3
Spreizung
18
18
8
bei 10 K
29
29
30
Spreizung
bei 5 K Spreizung
mindest–
Durchsatz
500
800
900
Heizungswasser
mindest–
Durchsatz
thermische
Ablaufsicherung
3,0
105
95
62
50
>80
>60
ca.
ca.
ca.
ca.
ca.
9
9
12
15
15
20
20
21
32
32
30
30
34
47
47
950
950
900
800
800
900
- 8 -
bar
°C
°C
°C
°C
mbar
l/h
l/h
