Varia 1V H
O
Varia 1Vh H
O
2
,
2

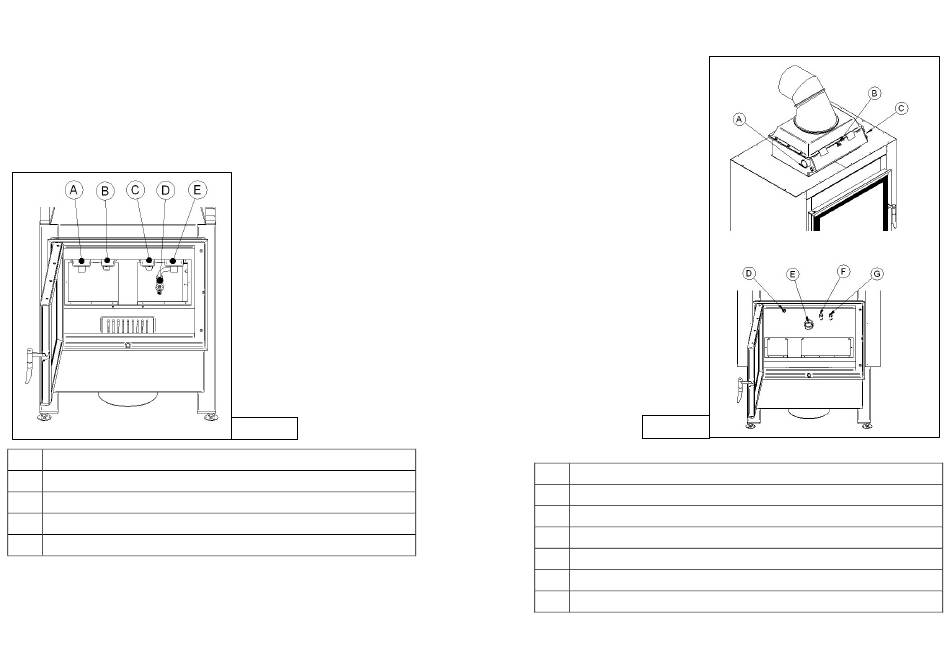

Um die Zugänglichkeit der wasserseitigen Anschlüsse des Varia 1V H2O
zu erleichtern, kann eine Revisionsöffnung in der Rückwand geöffnet
werden. Dazu ist die Rückwand der Brennraumauskleidung dem
Brennraum zu entnehmen. Anschließend kann das Verschlussblech in der
Rückwand abgeschraubt und entnommen werden (siehe Abb. 2b). Die
Anschlüsse können so überprüft werden. Nach der Inspektion ist das
Verschlussblech wieder einzuschrauben und die Brennraumauskleidung
zu montieren.
A
Vorlauf ¾"
B
„Zulauf" thermische Ablaufsicherung ½"
C
„Ablauf" thermische Ablaufsicherung ½"
D
Füll- und Entleerungsarmatur DN15 (1/2") optional!
E
Rücklauf ¾"
Abb. 2b
- 27 -
Varia 1V H
O XL, Varia 1Vh H
O XL,
2
2
Varia 1V H
O XXL, Varia 1Vh H
O XXL
2
2
Für den Zugang zu den
wasserseitigen Anschlüssen
des Varia 1V H
O XL, kann
2
eine Revisionsöffnung in der
Rückwand geöffnet werden
(siehe Abb. 2c). Dazu ist die
Brennraumauskleidung
(Seitenwände,
Rückwand,
Ascherost,
Aschetopf
und
Brennraumboden)
zu
demontieren.
Nach der Inspektion ist das
Verschlussblech wieder zu
montieren und die Brenn-
raumauskleidung
einzubau-
en.
Die
Zugänglichkeit
zum
Vorlaufanschluss
und
zur
frontseitigen Entlüftung muss
über eine Öffnung in der
Heizkammerwand ermöglicht
werden.
Abb. 2c
A
Vorlauf 1 1/2"
B
Entlüftung
C
Tauchhülsen für Thermofühler
D
Entlüftung
E
Rücklauf ¾"
F
„Zulauf" thermische Ablaufsicherung ½"
G
„Ablauf" thermische Ablaufsicherung ½"
- 28 -
