Spartherm Mini Z1 H2O Montage- Und Betriebsanleitung Seite 25

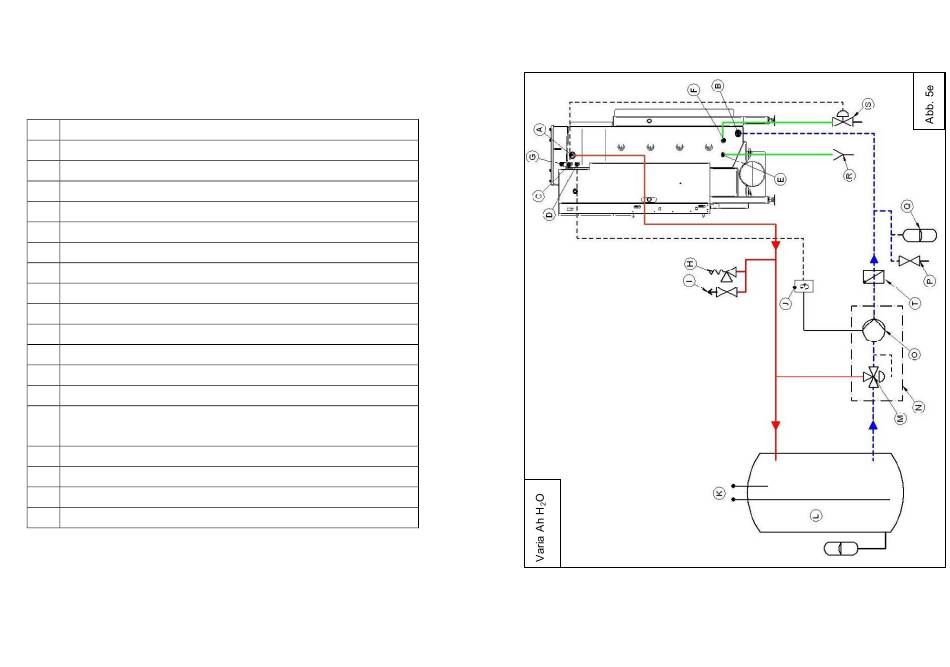

Mögliche Variante für die Einbindung des Varia 2Lh / 2Rh H
Heizungsanlage (Abb. 5d).
A Vorlauf ¾"
B Temperaturfühler für thermische Ablaufsicherung ½""
C Temperaturfühler für Thermostatschalter ½"
D Rücklauf 3/4"
E „Ablauf" thermische Ablaufsicherung ½"
F „Zulauf" thermische Ablaufsicherung ½"
G Sicherheitsventil 3bar
H Entlüftung
I Thermostatschalter Pumpe (z.B. Fa. JUMBO, heat THERM)
J Rücklaufanhebung
K Rücklaufanhebungsarmatur (z.B. Fa. ESBE ; Typ LTC 141)
L Umwälzpumpe
M Befüll- und Entleerungsarmatur
N Ausgleichsbehälter
O Sicherheitsarmatur für thermische Ablaufsicherung (z.B. Fa. SYR,
3065)
P Ablauf
Q Entlüftung 3/8"
R Anschluss Heizungssystem
S Pufferspeicher
