Spartherm Mini Z1 H2O Montage- Und Betriebsanleitung Seite 16

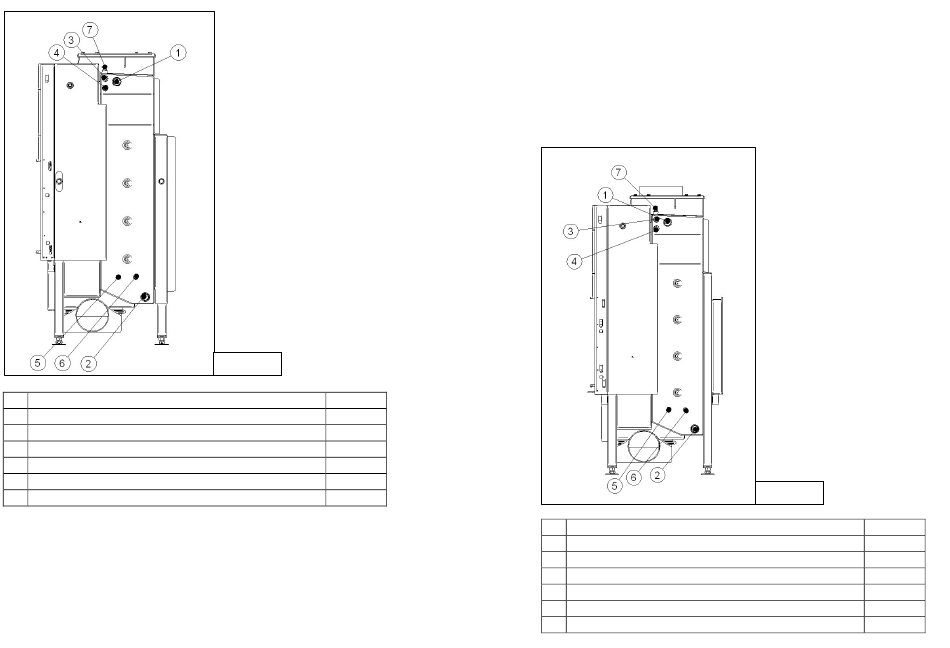

1 Vorlauf
2 Rücklauf
3 Temperaturfühler für thermische Ablaufsicherung
4 Temperaturfühler für Thermostatschalter
5 Ablauf thermischer Sicherheitswärmetauscher
6 Zulauf thermischer Sicherheitswärmetauscher
7 Entlüftung
Varia A-FDh H O
2
Die Anschlüsse des Sicherheitswärmetauschers befinden sich auf der
rechten Seite unten. Die Anschlüsse des Vorlaufs und Rücklaufs, der
Entlüftung und des Temperaturfühlers befinden sich jeweils an beiden
Seiten oben und unten (siehe Abb. 2g).
Abb. 2f
3/4"
3/4"
1/2"
1/2"
1/2"
1/2"
3/8"
- 31 -
Für die Zugänglichkeit der Anschlüsse und Tauchhülsen ist eine Öffnung
in der Kaminverkleidung vorzusehen (siehe Abb. 2e)! Zu Transportzwe-
cken sind die Anschlüsse mit Kunststoffkappen versehen. Diese sind bei
der Montage zu entfernen und durch geeignete dauerhaft dichte
Stopfen zu ersetzen. Die Anschlüsse sind beschriftet und dürfen nicht
anderweitig verwendet werden! Genauso darf die integrierte Sicherheits-
einrichtung (Sicherheitswärmetauscher) nicht zum Erwärmen von Wasser
verwendet werden! Wir empfehlen die Verwendung von geraden oder
abgewinkelten Radiatorverschraubungen für die Rohranschlüsse.
1 Vorlauf
2 Rücklauf
3 Temperaturfühler für thermische Ablaufsicherung
4 Temperaturfühler für Thermostatschalter
5 Ablauf thermischer Sicherheitswärmetauscher
6 Zulauf thermischer Sicherheitswärmetauscher
7 Entlüftung
Abb. 2g
3/4"
3/4"
1/2"
1/2"
1/2"
1/2"
3/8"
- 32 -
