Spartherm Mini Z1 H2O Montage- Und Betriebsanleitung Seite 22

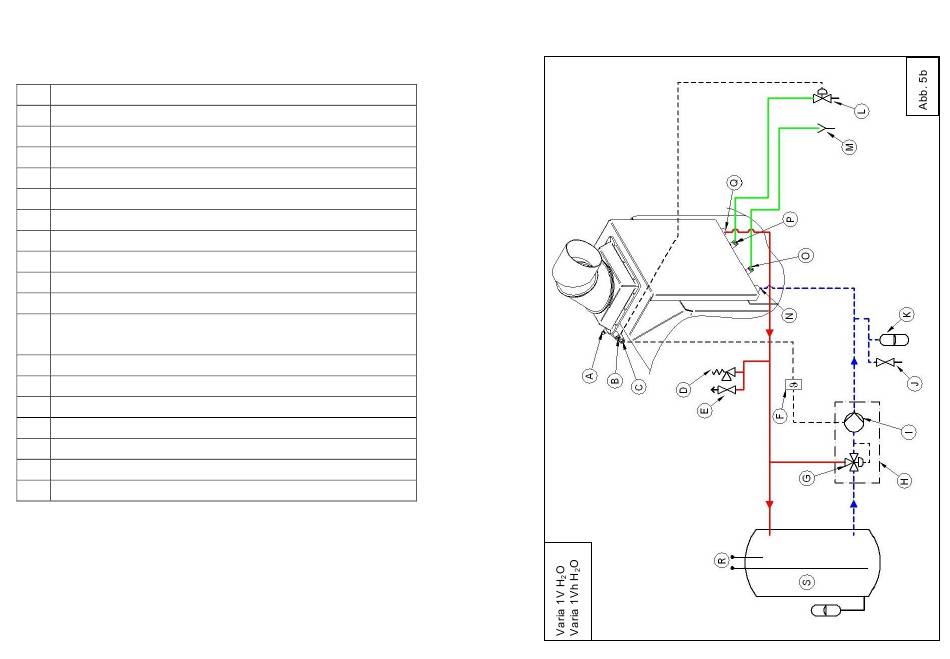

Mögliche Variante für die Einbindung des Mini Z1 H
und Mini Z1h H O XL in eine Heizungsanlage (Abb. 5a).
2
A Temperaturfühler für thermische Ablaufsicherung ½""
B Temperaturfühler für Thermostatschalter ½"
C Vorlauf ¾"
D Sicherheitsventil 3bar
E Entlüftung
F Thermostatschalter Pumpe (z.B. Fa. JUMBO, heat THERM)
G Rücklaufanhebung
H Rücklaufanhebungsarmatur (z.B. Fa. ESBE ; Typ LTC 141)
I Umwälzpumpe
J Befüll- und Entleerungsarmatur
K Ausgleichsbehälter
Sicherheitsarmatur für thermische Ablaufsicherung (z.B. Fa. SYR,
L
3065)
M Ablauf
N Rücklauf ¾"
O „Ablauf" thermische Ablaufsicherung ½"
P „Zulauf" thermische Ablaufsicherung ½"
Q Entlüftung 3/8"
R Anschluss Heizungssystem
S Pufferspeicher
- 43 -
O, Mini Z1 H O XL
2 2
- 44 -
