Spartherm Mini Z1 H2O Montage- Und Betriebsanleitung Seite 24

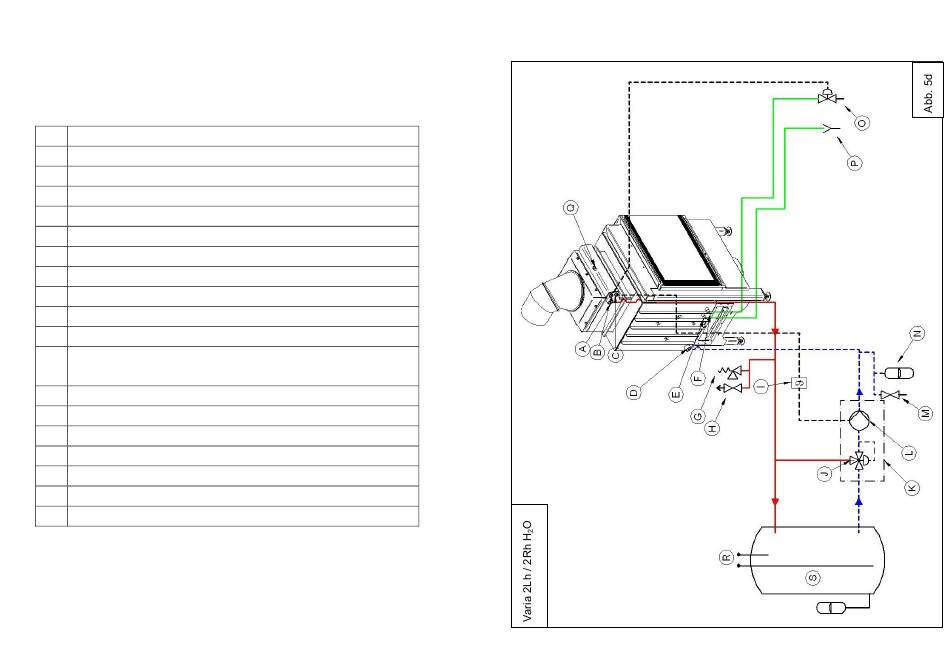

Mögliche Variante für die Einbindung des Varia 1V H
H O XL, Varia 1V H O XXL und Varia 1Vh H
2 2
lage (Abb. 5c).
A Temperaturfühler für thermische Ablaufsicherung ½""
B Temperaturfühler für Thermostatschalter ½"
C Sicherheitsventil 3bar
D Entlüftung
E Thermostatschalter Pumpe (z.B. Fa. JUMBO, heat THERM)
F Rücklaufanhebung
G Rücklaufanhebungsarmatur (z.B. Fa. ESBE ; Typ LTC 141)
H Umwälzpumpe
I Befüll- und Entleerungsarmatur
J Ausgleichsbehälter
K Ablauf
L Sicherheitsarmatur für thermische Ablaufsicherung (z.B. Fa. SYR,
3065)
M Rücklauf 1/2"
N „Ablauf" thermische Ablaufsicherung ½"
O „Zulauf" thermische Ablaufsicherung ½"
P Entlüftung 3/8"
Q Vorlauf 1 1/2"
R Anschluss Heizungssystem
S Pufferspeicher
- 47 -
O XL, Varia 1Vh
2
O XXL in eine Heizungsan-
2
- 48 -
