Varia 2Lh/2Rh H O
2
Für den Zugang zu den
wasserseitigen Anschlüs-
sen des Varia 2Lh/2Rh
H O, kann eine Revisions-
2
öffnung in der Seitenwand
geöffnet werden. Dazu ist
die Brennraumauskleidung
(Seitenwände, Rückwand,
Ascherost, Aschetopf und
Brennraumboden) zu
demontieren.
Nach der Inspektion ist das
Verschlussblech wieder zu
montieren und die
Brennraumauskleidung
einzubauen.
Die Zugänglichkeit zum
Vorlaufanschluss und zur
frontseitigen Entlüftung
muss über eine Öffnung in
der Heizkammerwand
ermöglicht werden.

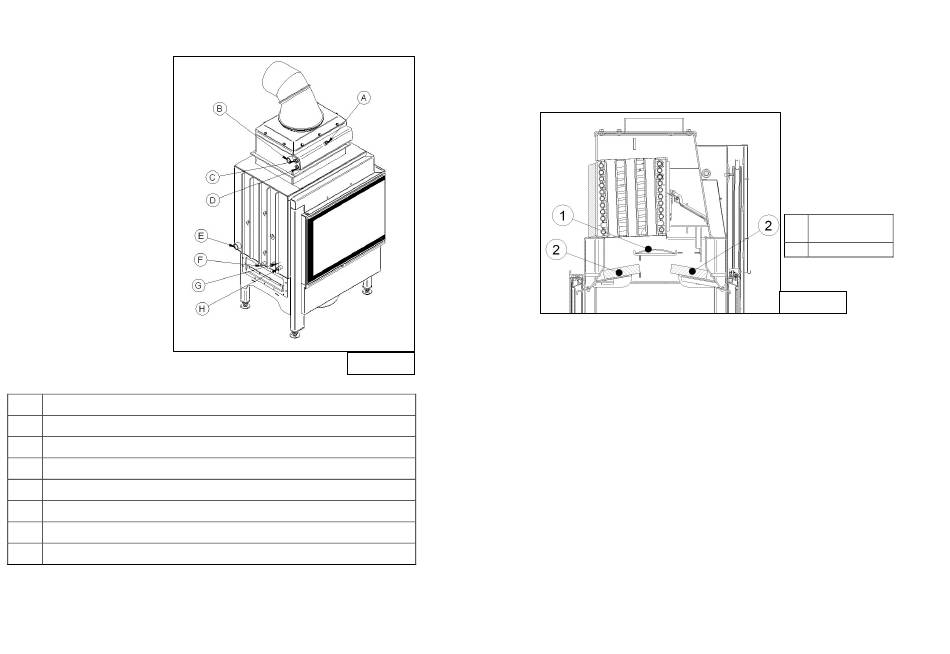

A Entlüftung
B Vorlauf 1" IG
C Tauchhülse thermische Ablaufsicherung ½" IG
D Tauchhülse Pumpenthermostat ½"IG
E Rücklauf 1" IG
F untere Entlüftung
G „Ablauf" thermische Ablaufsicherung ½" AG
H „Zulauf" thermische Ablaufsicherung ½" AG
Abb. 2d
- 29 -
Varia Ah H O und Varia A-FDh H
2
Für den Zugang zu den wasserseitigen Anschlüssen des Varia Ah H
A-FDh H O ist eine Öffnung in der Kaminverkleidung notwendig.
2
Die Umlenkplatte muss an der seitlich Brennraumwand anliegen (siehe
Abb. 2e).
Varia Ah H O
2
Die Anschlüsse des Sicherheitswärmetauschers befinden sich auf der
rechten Seite unten. Die Anschlüsse des Vorlaufs und Rücklaufs, der
Entlüftung und des Temperaturfühlers befinden sich jeweils an beiden
Seiten oben und unten (siehe Abb. 2f).
Für die Zugänglichkeit der Anschlüsse und Tauchhülsen ist eine Öffnung
in der Kaminverkleidung vorzusehen (siehe Abb. 2e)! Zu Transportzwe-
cken sind die Anschlüsse mit Kunststoffkappen versehen. Diese sind bei
der Montage zu entfernen und durch geeignete dauerhaft dichte
Stopfen zu ersetzen. Die Anschlüsse sind beschriftet und dürfen nicht
anderweitig verwendet werden! Genauso darf die integrierte Sicherheits-
einrichtung (Sicherheitswärmetauscher) nicht zum Erwärmen von Wasser
verwendet werden! Wir empfehlen die Verwendung von geraden oder
abgewinkelten Radiatorverschraubungen für die Rohranschlüsse.
O
2
1 Umlenkplatte
optional
2 Prallplatte
Abb. 2e
- 30 -
