Spartherm Mini Z1 H2O Montage- Und Betriebsanleitung Seite 26

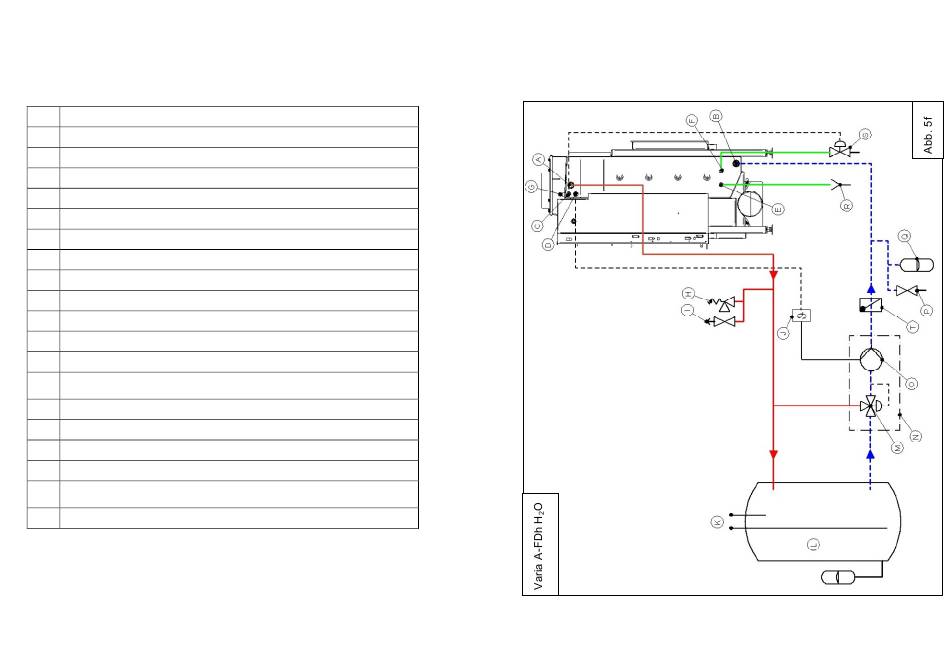

Mögliche Variante für die Einbindung des Varia Ah H
anlage (Abb. 5e).
A Vorlauf ¾"
B Rücklauf ¾"
C Temperaturfühler für thermische Ablaufsicherung ½"
D Temperaturfühler für Thermostatschalter ½"
E „Ablauf" thermischer Sicherheitswärmetauscher ½"
F „Zulauf" thermischer Sicherheitswärmetauscher ½"
3
G Entlüftung / "
8
H Sicherheitsventil
3
I Entlüftung / "
8
J Thermostatschalter Pumpe (z.B. Fa. JUMO, heatTHERM)
K Anschluss Heizungssystem
L Pufferspeicher
M Rücklaufanhebung
N Rücklaufanhebungsarmatur (z.B. Fa. Thermoventiler AB ; Typ
Laddomat 21)
O Umwälzpumpe
P Befüll- und Entleerungsarmatur
Q Ausgleichsbehälter
R Ablauf
S Sicherheitsarmatur für thermische Ablaufsicherung (z.B. Fa. SYR,
3065)
T Rückschlagventil
