Bedienungsanleitung (2D)

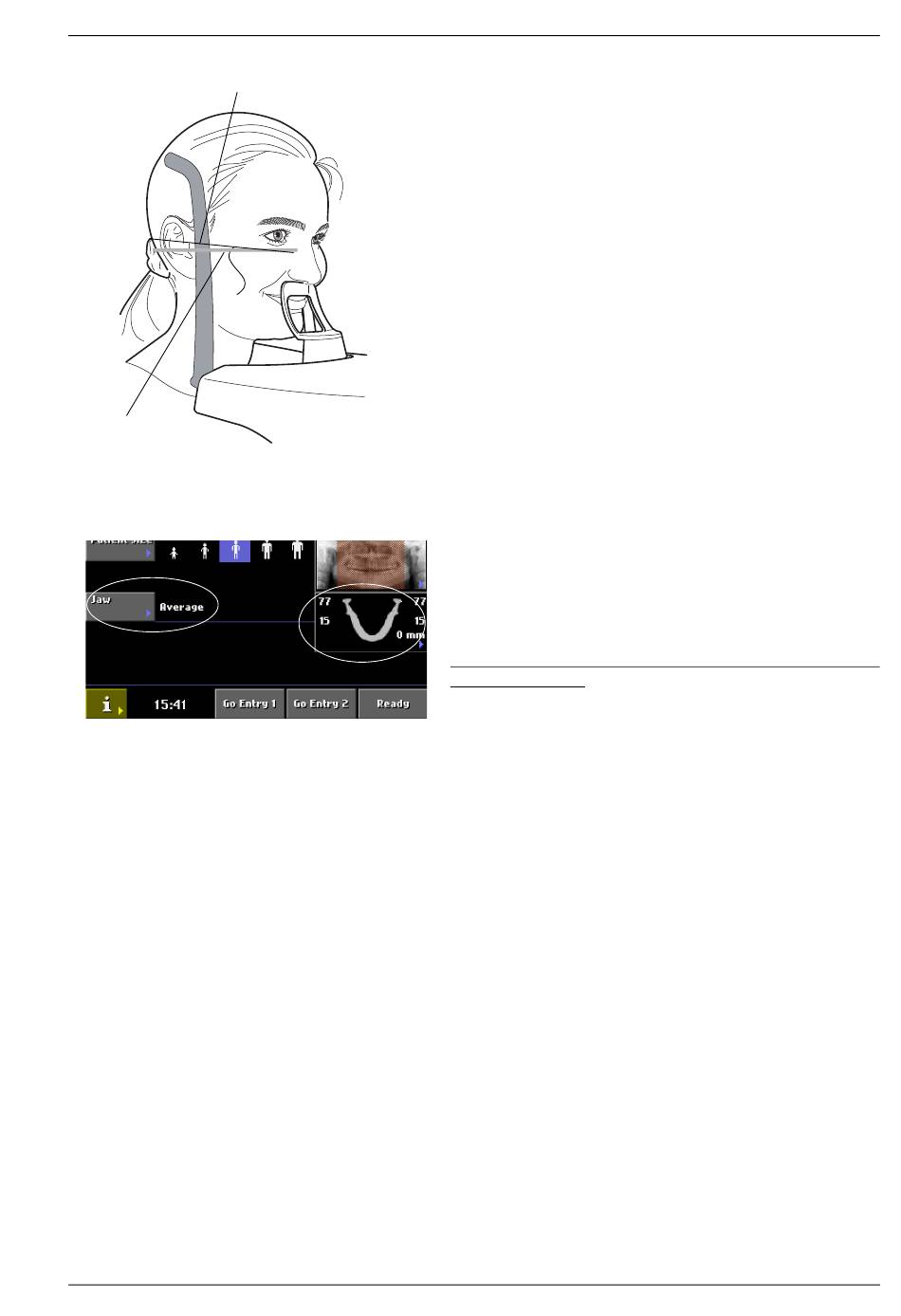

KIEFERGELENKSAUFNAHME (TMG)
Positionieren Sie den Kopf des Patienten so, dass die
Frankfurter Horizontale in einem Winkel von -5 Grad zum
Lichtvisier steht. Stützen Sie dazu den Nacken des
Patienten mit der Hand und fahren Sie das Gerät durch
Betätigen der Höhenverstelltasten vorsichtig auf oder ab,
um die Kopfhaltung mit Bezug auf die Frankfurter
Horizontale einzustellen. Der Rücken des Patienten muss
gestreckt bleiben.
Das an der Seite der Säule befindliche Lichtvisier für die
Frankfurter Horizontale kann nach oben und unten
verschoben werden. Drehen Sie hierzu das Einstellrad
unter dem Lichtschlitz.
Überprüfen Sie die Aufnahmeposition und -winkel, wenn
der Patient im Röntgengerät positioniert ist.
Drücken Sie das Feld Kiefer oder das Kiefersymbol im
Hauptdisplay. Daraufhin wird das Display Kieferform und -
größe, TMG-Winkel und Position angezeigt.
Aufnahmeposition (SCARA2-Geräte Seitenansicht und
SCARA3-Geräte): Messen Sie den Abstand zwischen
dem Kiefergelenk des Patienten und dem Lichtvisier für
die
Schicht
mit
Aufnahmeposition zu finden. Stellen Sie mit Hilfe der
Pfeile
die
Aufnahmeposition
Abmessungen ein.
Planmeca ProMax & Planmeca ProMax 3D s / 3D 77
