Elektrischer Anschluss
44

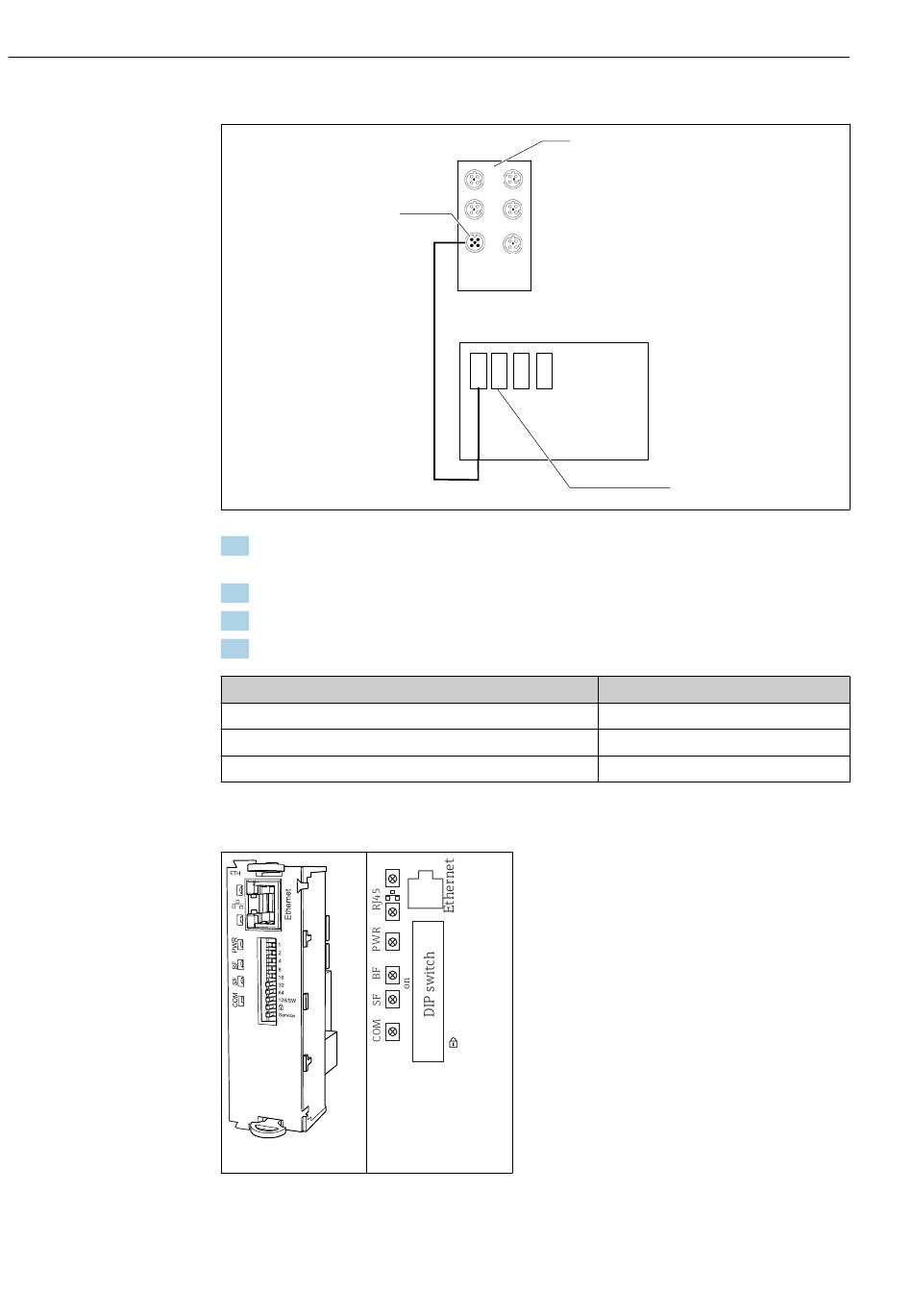

Versorgungsspannung Ethernet-Switch anschließen
2
1. Schließen Sie die Versorgungsspannung (W9) für den Ethernet-Switch (1) an den
Anschluss (2) an.
2. Führen Sie das Kabel in die Kabelverschraubung "9" des Medienverteilers →  48
3. Schließen Sie das W9 Kabel im Medienverteiler durch die Kabelverschraubung
4. Schließen Sie die Adern folgendermaßen an:
Klemme XL
+2
-2
PE
LED ETH-Modul
 50
 49
Modul
W9
1
2
4
8
16
32
64
128/SW
Service
Anschlussplan
Liquiline Control CDC90
1
3
Kabelader
Braun
Blau
Grau
Endress+Hauser
A0034129
