Montage
18
5.3.1

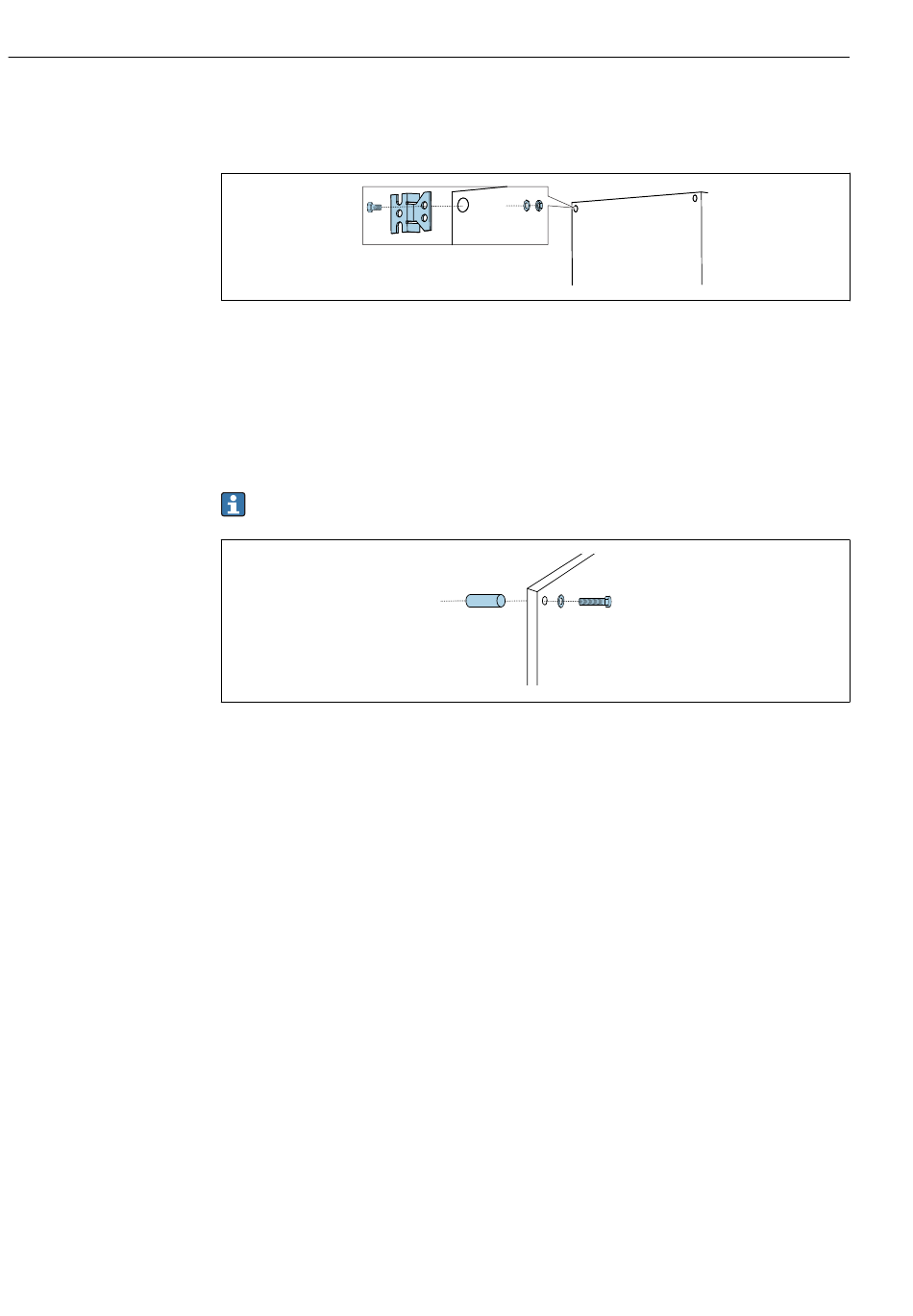

Wandmontage

Umschrank
 18 Montage der Halterungen
Der Umschrank hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Schrauben Sie nun den Umschrank an die Wand mit den von Ihnen gestellten Materia-
lien.
Montageplatte
Für die Montageplatte an der Wand sind Distanzhülsen im Lieferumfang enthalten.
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Montieren Sie die Montageplatte an den dafür vorgesehenen Befestigungslöchern und
mit den beigelegten Distanzhülsen.
5.3.2

Montage der einzelnen Komponenten

Maximale Schlauch- und Kabellänge
In der Abbildung unten sehen Sie die maximalen Schlauch- und Kabellänge zwischen den
Systemkomponenten.
Liquiline Control CDC90
A0031955
A0032776
