Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 33

Liquiline Control CDC90
Endress+Hauser
1

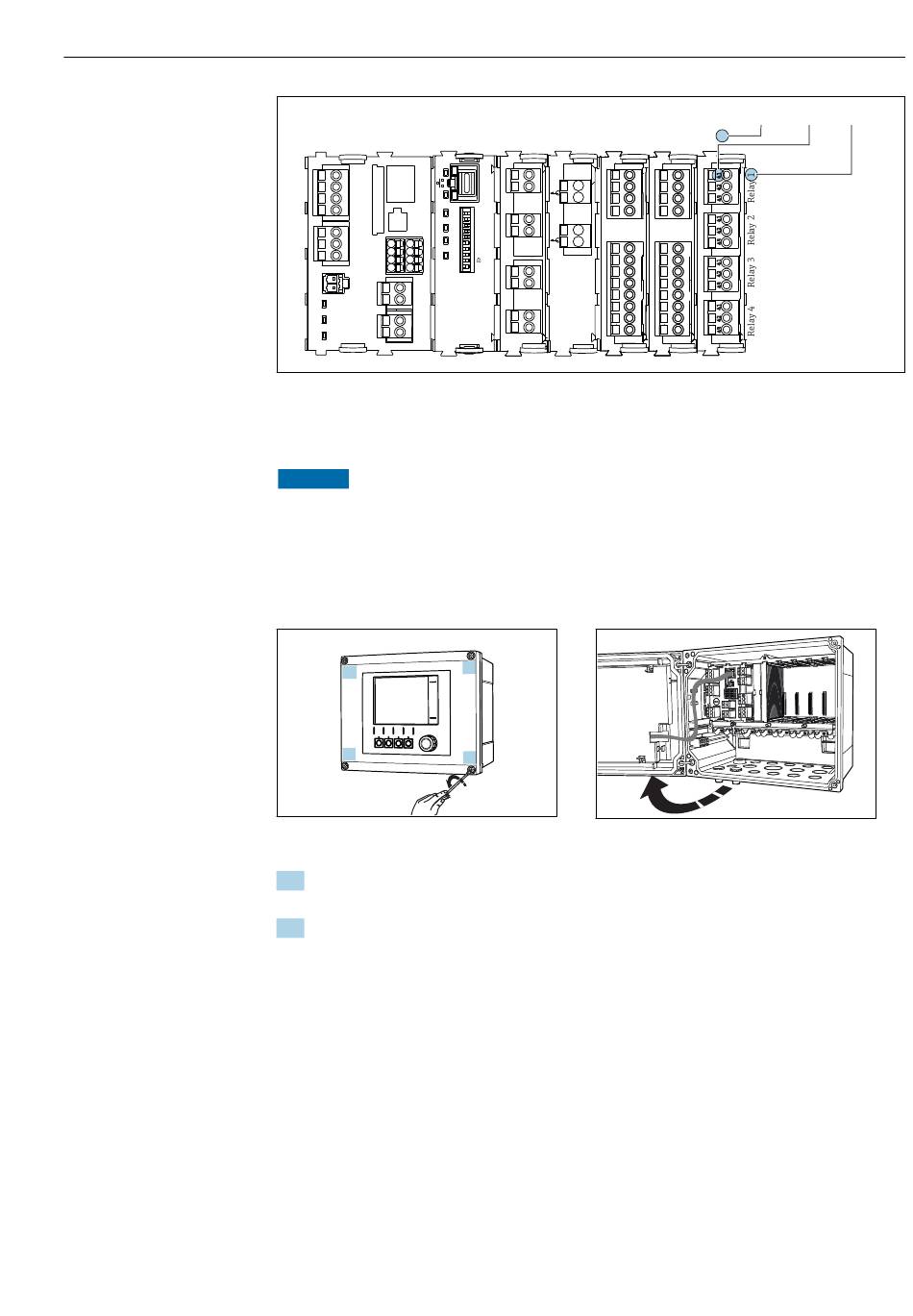

 28 Erstellung eines Klemmenplans am Beispiel des NO-Kontakts (Klemme 41) eines Relais
6.2.3 Steuereinheit öffnen
HINWEIS
Spitze oder scharfe Hilfsmittel
Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an
der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen.
‣
Benutzen Sie keine spitzen oder scharfen Gegenstände, z.B. Messer, zum Öffnen des
Gehäuses.
‣
Verwenden Sie ausschließlich einen geeigneten Kreuzschlitz-Schraubendreher.
2.
4.
 29 Gehäuseschrauben mit Kreuzschlitz-Schrau-
bendreher in diagonaler Folge lösen
1. Lösen Sie die Gehäuseschrauben schrittweise. Beginnen Sie mit einer beliebigen
Schraube und lösen Sie danach die diagonal gegenüber liegende usw.
2. Beim Schließen des Gehäuses gehen Sie ebenfalls schrittweise und in diagonaler
Folge vor.
2 3 4 5
1
2
4
8
16
32
64
128/SW
Service
3.
1.
 30
Elektrischer Anschluss
Slot 7 Port 1 Pin 41
6 7
≤
180°
Displaydeckel öffnen, max. Öffnungswinkel
180° (abhängig von Einbausituation)
A0031940
33
