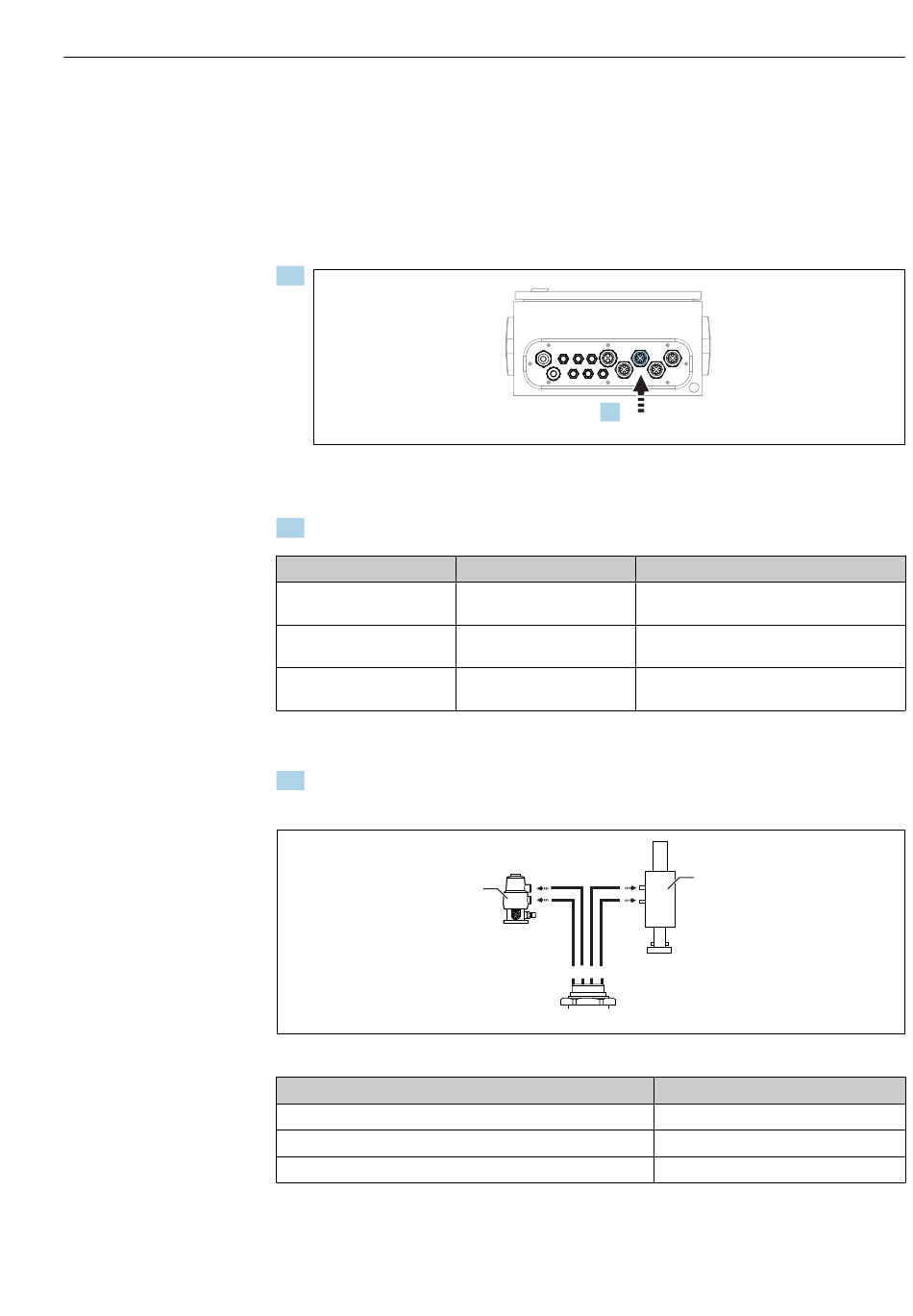

M3 (2. Messstelle)- Luftschläuche vom Medienverteiler zum Umschaltventil und
Armatur der 2. Messstelle
Anschluss M3 im Medienverteiler
Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche:
• Ansteuerung des Umschaltventils.
• Druckluftansteuerung der Armatur
• Verfahren der Armatur
1.
Führen Sie die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschrau-
bung des Medienverteilers.
2. Schließen Sie die Schläuche an den Pilotventilen im Medienverteiler wie folgt an:
Pilotventil
9, 10
11
12
Anschluss M3 an Umschaltventil und Armatur der 2. Messstelle
3. Schließen Sie die Schläuche des Multischlauchs M3 vom Medienverteiler an den das
Umschaltventil und der Armatur wie folgt an:
Schlauch Nummer
8, 11
9
10
1.
Funktion
Druckluftansteuerung
Umschaltventil, 2. Messstelle
Verfahren der Armatur, 2.
Messstelle
Druckluftansteuerung Arma-
tur, 2. Messstelle
1
8 91 0 1 1
M3
Schlauch Nummer
8, 11
9
10
2
Funktion
Umschaltventil
Druckluftansteuerung der Armatur
Verfahren der Armatur
Montage
A0033441
A0033440
