Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 20

Montage
20

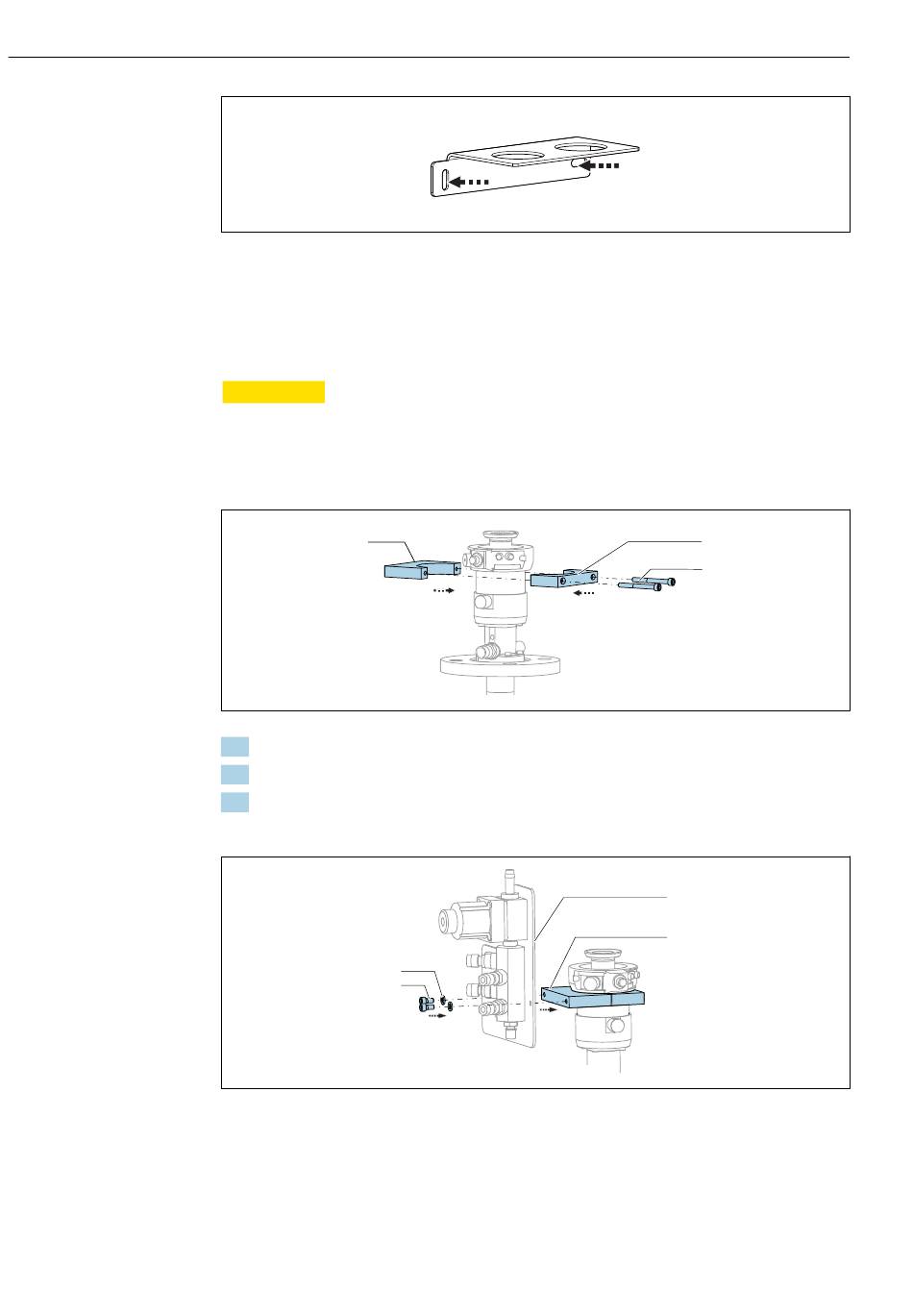

 21 Halterung Multischlauch
‣
Schrauben Sie die Halterung des Multischlauchs mit Unterlegscheiben wie auf der Gra-
fik beschrieben an die Wand.
5.3.3 Spülblock an Armatur befestigen
VORSICHT
L
Verletzungsgefahr
Es kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Verwenden Sie ein geeigneten Montagewerkzeug. Zum Beispiel einen Imbusschlüssel.
Spülblockhalterung an Armatur
3
1. Legen Sie die eine Hälfte der Spülblockhalterung (1) an den Armaturenzylinder an.
2. Legen Sie das Gegenstück (3) von der anderen Seite an den Armaturenzylinder.
3. Verbinden Sie die Spülblockhalterung mit den mitgelieferten Schrauben (2).
Spülblock an Spülblockhalterung
4
3
‣
Befestigen Sie das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mit-
gelieferten Schrauben (3) und Unterlegscheiben (4).
Liquiline Control CDC90
A0034409
1
2
A0032669
1
2
A0032672
Endress+Hauser
