5.3.4 2. Messstelle
1.

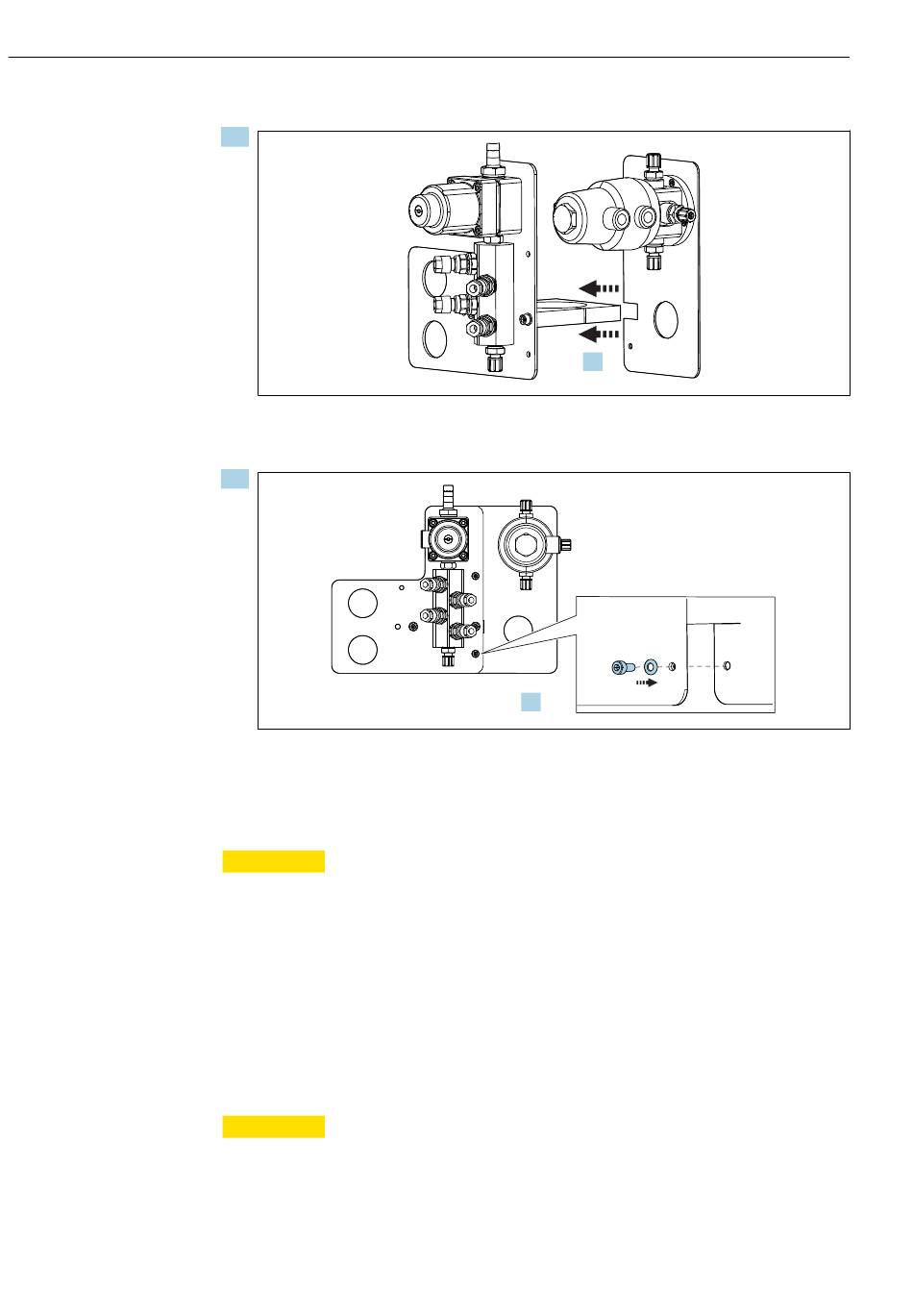

Führen Sie die Montageplatte mit dem Umschaltventil an der Halterung des Spülb-
locks entlang.
2.
Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben.
5.4

Mechanischer Anschluss

VORSICHT
L
Zu laute Pumpengeräusche
Die Geräusche der Pumpen könnten unangenehm für das Gehör werden.
‣
Tragen Sie in der Nähe der Pumpen einen Gehörschutz.
5.4.1 Medium und Druckluft anschließen
Verschlauchungsplan
Das System beinhaltet ein Schlauchpaket bestehend aus:
• Druckluft- und Spülschläuchen
• Kabeln zur Steuerung der Armaturen
VORSICHT
L
Zu hohe Wassertemperaturen beschädigen die Spülschläuche.
Verletzungsgefahr durch austretenden Wasserdampf.
‣
Achten Sie darauf, das die Wassertemperatur 60°C (140 °F) nicht überschreitet.
Liquiline Control CDC90
1.
2.
A0033444
A0033445
