Montage

5.1

Montagebedingungen

Das Gerät ist für die Wandmontage bestimmt.
Wandmontage als:
• Panel
• Umschrank
• Offener Aufbau
5.1.1

Aufstellungsort

Beachten Sie bei der Aufstellung des Gerätes folgende Punkte:
• Stellen Sie sicher, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot
steht.
• Schützen Sie das Gerät vor zusätzlicher Erwärmung (z.B. Heizung).
• Schützen Sie das Gerät vor mechanischen Vibrationen.
Stellen Sie den Umschrank oder die einzelnen Komponenten nicht auf den Boden.
Montieren Sie sie immer an die Wand.
5.2

Abmessungen

5.2.1

Abmessungen Steuereinheit

H 5 6
C
D
A
1 2
199 (7.38)
95 (3.74)
237 (9.33)

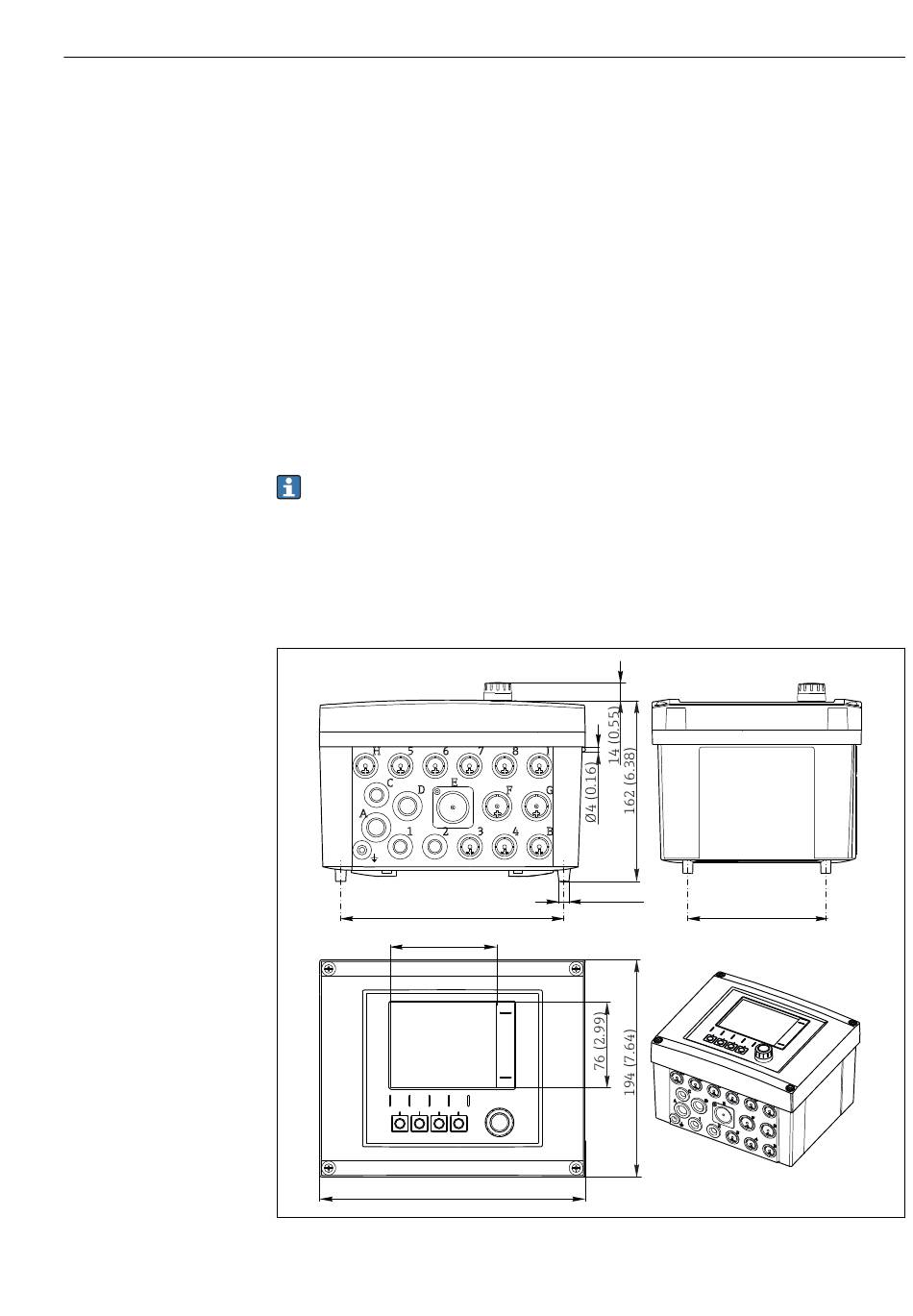

 6 Abmessungen Feldgehäuse in mm (inch)
7 8 I
E
F G
3 4 B
Ø9 (0.35)
Montage
128 (5.04)
A0012396
