Fronius Robacta Drive Einbauanleitung Seite 5

Einbauset Zwi- Das Einbauset 4,100,211,U besteht aus folgenden Bauteilen:
schentrieb Rob-
acta Drive

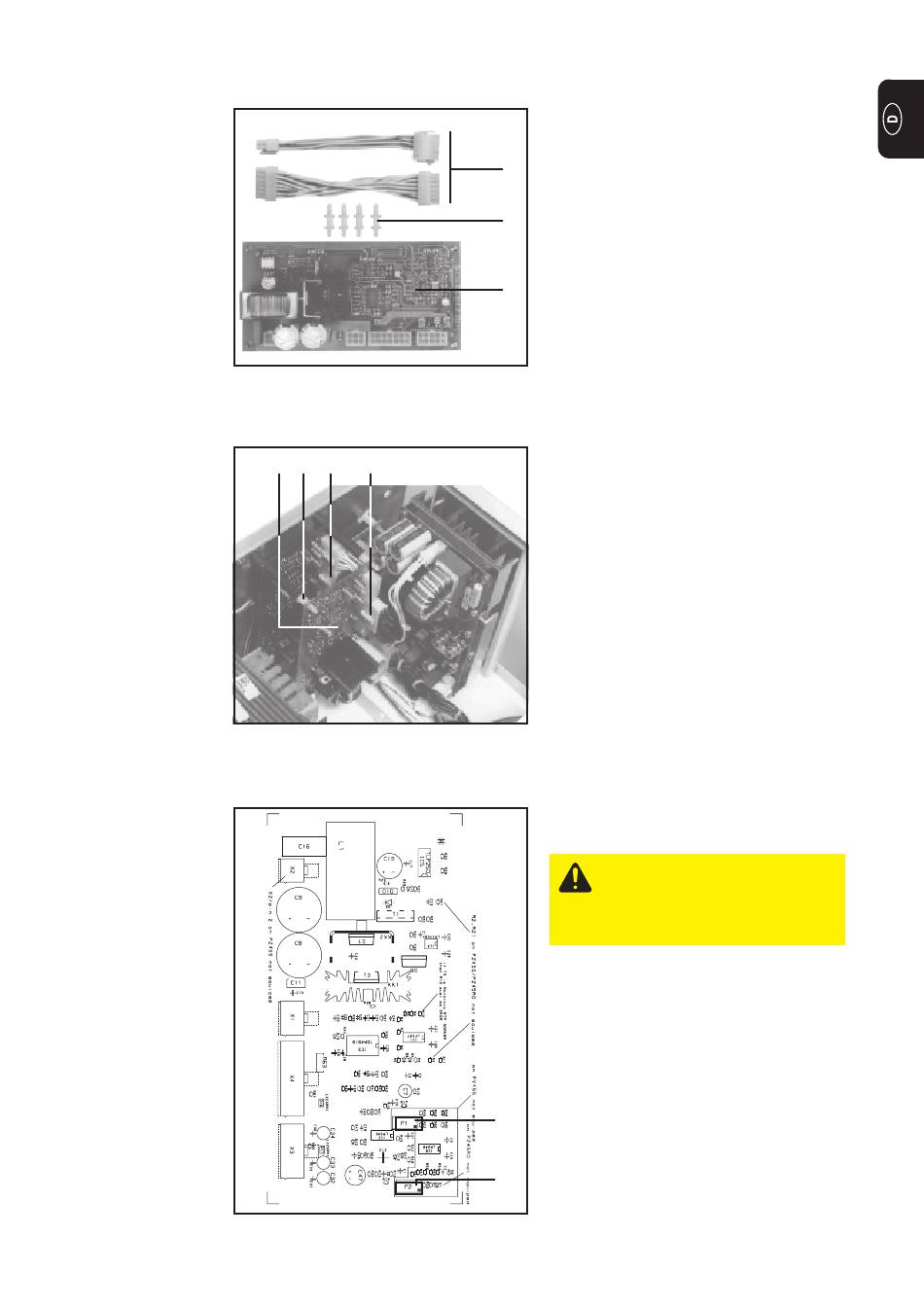

Abb.3 Einbauset
Umbau auf
Zwischenantrieb
für Robacta
Abb.4 Einbaupostition Print PZ45 RO
Motordrehzahl
für Zwischentrieb
(VR 153/155)
nachjustieren
Abb.5 Print PZ45RO
(7) (5) (6) (8)
(1) Print PZ 45RO
(2) 4 Distanzen steckbar
(3) Kabelbaum Zwischenantrieb
(3)
(2)
(1)
- Gehäusedeckel und Seitenteile ab-
schrauben
- Snap-in-Distanzen - Abb.3/Pos.(2) - auf
die Distanzen M4x40 - Abb.4/Pos.(5) -
schrauben.
- Verkabelung - Abb.3/Pos.(3) - in 14 pol.
Buchse am Print PV45S (A25x4) -
Abb.4/Pos.(6) - stecken.
- Print PZ45 RO - Abb.3/Pos.(1) - paral-
lel zum Print PV45 S befestigen -
Abb.4/Pos.(7)
- 14 pol. Stecker am Print PZ45 RO
(A26X4) anstecken - Abb.4/Pos.(8)
- 4 pol. Stecker am Print PZ45 RO
(A26X2) und 10 pol. Kupplung am 10
pol. Stecker anstecken.
- Komplettes System zusammenkoppeln
(ohne Schweißdraht!)
Vorsicht! Verletzungsgefahr
durch austretenden Schweiß-
draht. Schweißbrenner von
Gesicht und Körper weghalten.
- Kontrolle der Drehrichtung
- Drahtgeschwindigkeit auf min. 1m/min
... Drehzahl Zwischentrieb: 10 U/min
- Korrekturmöglichkeit mit P2 am Print
PZ 45RO - Abb.5
- Drahtgeschwindigkeit auf max. 22m/
min ... Drehzahl Zwischentrieb: 226 U/
min
- Korrekturmöglichkeit mit P1 am Print
P1
PZ 45RO - Abb.5
- Nach erfolgter Einstellung nochmals
Minimum und Maximum-Wert kontrol-
P2
lieren.
3
